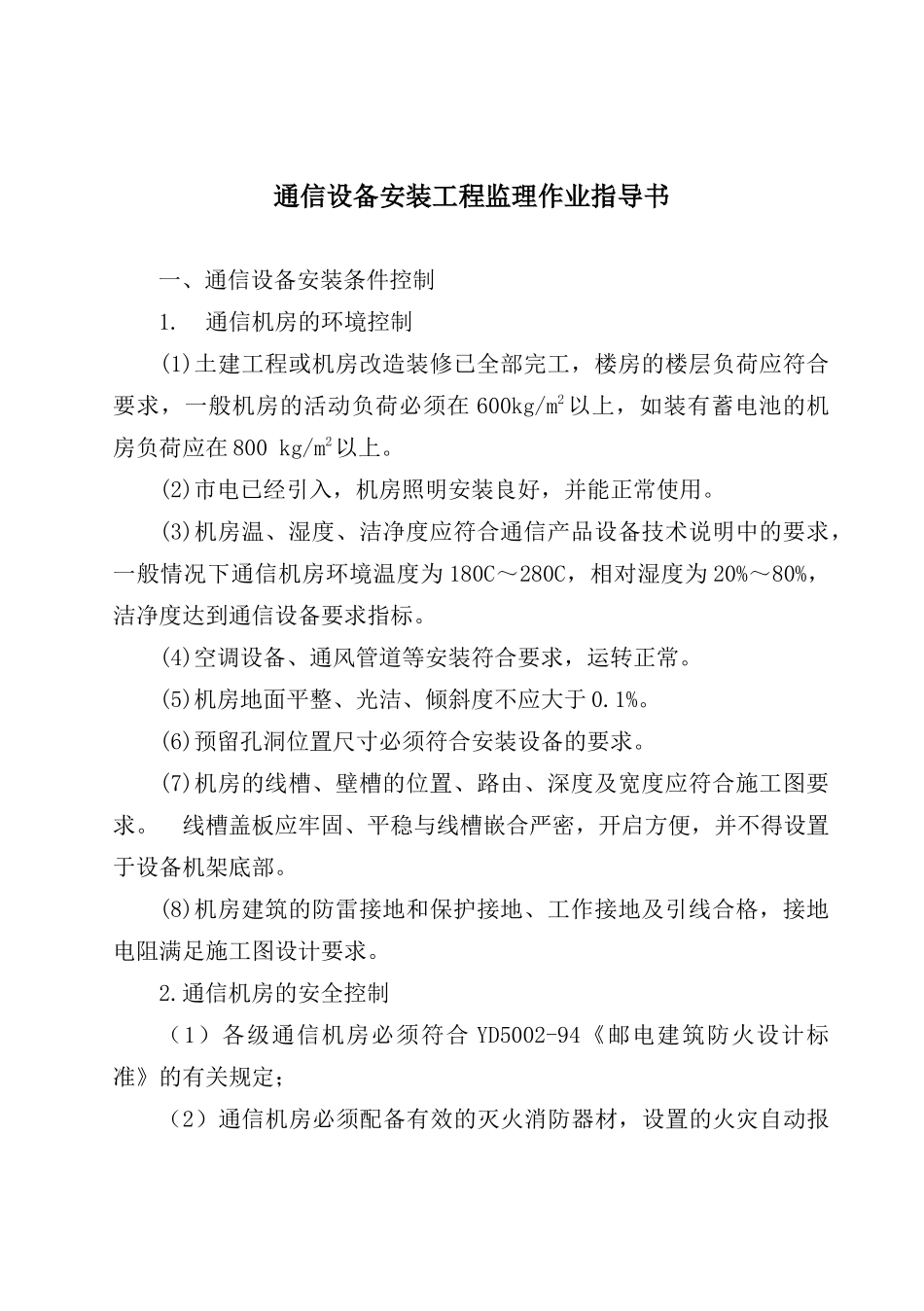

通信设备安装工程监理作业指导书一、通信设备安装条件控制1.通信机房的环境控制(1)土建工程或机房改造装修已全部完工，楼房的楼层负荷应符合要求，一般机房的活动负荷必须在600kg/m2以上，如装有蓄电池的机房负荷应在800kg/m2以上。(2)市电已经引入，机房照明安装良好，并能正常使用。(3)机房温、湿度、洁净度应符合通信产品设备技术说明中的要求，一般情况下通信机房环境温度为180C～280C，相对湿度为20%～80%，洁净度达到通信设备要求指标。(4)空调设备、通风管道等安装符合要求，运转正常。(5)机房地面平整、光洁、倾斜度不应大于0.1%。(6)预留孔洞位置尺寸必须符合安装设备的要求。(7)机房的线槽、壁槽的位置、路由、深度及宽度应符合施工图要求。线槽盖板应牢固、平稳与线槽嵌合严密，开启方便，并不得设置于设备机架底部。(8)机房建筑的防雷接地和保护接地、工作接地及引线合格，接地电阻满足施工图设计要求。2.通信机房的安全控制（1）各级通信机房必须符合YD5002-94《邮电建筑防火设计标准》的有关规定；（2）通信机房必须配备有效的灭火消防器材，设置的火灾自动报警系统和固定式气体灭火系统必须保持性能良好；（3）通信机房装修材料为阻燃材料应符合建筑内部装修设计防火规范（GB50222-95）；（4）通信机房内的预留孔洞配置有阻燃材料的安全盖板或填充物；（5）通信机房内严禁存放易燃易爆物品；（6）通信机房门窗、防盗符合要求，尤其是基站、中继站等门窗应设牢固的防盗措施。3.设备与器材检验(1)设备供货单位应向监理工程师报送监理工作联系单，要求对已运输到现场的设备和主要器材进行检查，监理工程师应组织供货单位、建设单位和承包单位对已到现场的设备器材进行开箱清点和外观检查，并转交施工单位。开箱验货(2)承包单位作为接受单位和使用单位应作好记录，收集整理装箱文件及合格证书。并填写工程材料/构配件/设备报审表（A9），报送监理工程师签证。(3)施工技术及机具仪表检验(4)监理工程师应对承包单位报送的施工组织设计进行认真审核和签认。对技术力量或施工技术方案不符合安装要求的应签发监理工程师通知，要求承包单位修正。(5)承包单位施工技术人员应具有专业技术操作上岗证书，并具有一年以上工程施工经验，新人员不得超过50%，且其技术操作必须有指导者在场。(6)承包单位在安装工程中使用的机具仪表要填报报验申请表（A4），报送监理审验。监理工程师收到报验表后，应及时现场校验并签证，检查时要注意仪表是否进行过计量，对其质量和数量不符合要求时，应签发监理工程师通知单，要求承包单位更换或补充。(7)在施工过程中承包单位不得随意撤换机具仪表，如确需撤换应填写监理工作联系单，经监理工程师认可后才能撤换。二、设备工艺安装质量控制1.走线架、槽道安装的质量控制(1)水平走线架、槽道安装位置高度应符合施工图规定，走线架、槽道高度一般为2630mm或2230mm，左右位置偏差≤±50mm，水平偏差≤2mm/m，每列槽道或走线架应成一条直线，偏差不大于30mm，垂直走道、槽道位置应与上下楼孔或走线路由相适应，穿墙走道位置与墙洞相适应，垂直偏差≤0.1%。(2)连固铁与上梁，槽道与上梁应安装牢固、平直、无明显的弯曲。(3)槽道、电缆支架、走线架横铁距离均匀，间隔300mm左右，列间撑铁、吊挂位置要适当。吊挂与槽道走线架应同一直线上，吊杆高度、垂度应与走线架、槽道水平位置相适应，各列的列间撑铁要在同一直线上，两端对墙加固，应符合施工图的设计要求。(4)铁件的漆面应完整无损，如需补漆，监理人员应要求施工人员补漆时其颜色应与原来颜色一致。(5)安装槽道应符合下列规定：a.列槽道端正牢固并与主列槽道保持垂直，列间槽道应成一直线，偏差不大于30mm，列槽道拼接处水平度偏差不超过2mm。b.槽道的盖板、侧板和底板安装应完整、缝隙均匀，零件齐全。(6)立柱安装位置应符合设计要求，安装稳固、与地面垂直，允许走线架分层安装牢固偏差垂直度为0.1%，同一侧立柱应在同一直线上。(7)安装沿墙单边或双边走线架时，在墙上埋设的支撑架应牢固可靠，沿水平方向间隔距离均匀，安装后的走线道应整齐，不得有起伏不平的歪斜现象。(8)电缆走线架穿过楼板...
