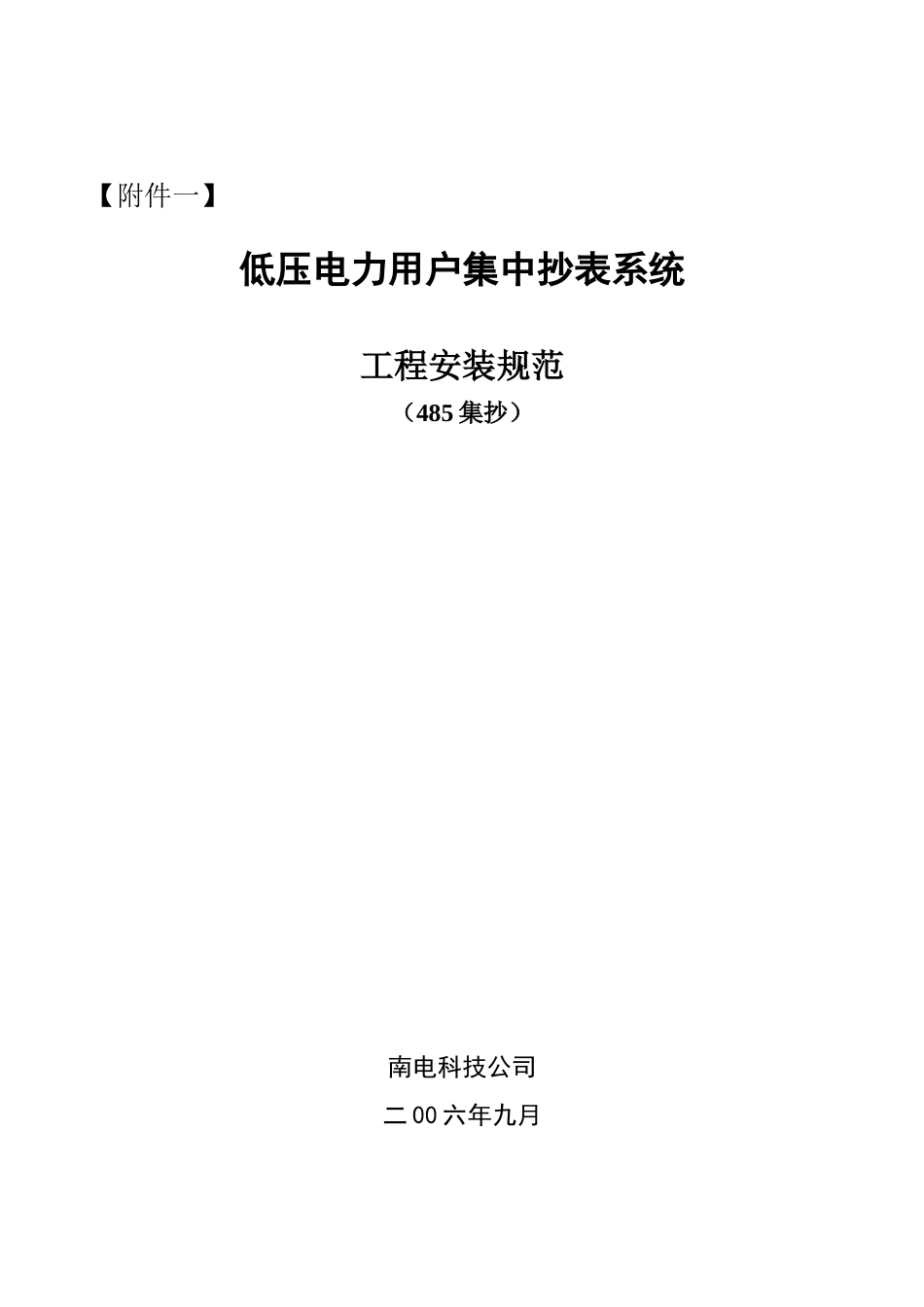

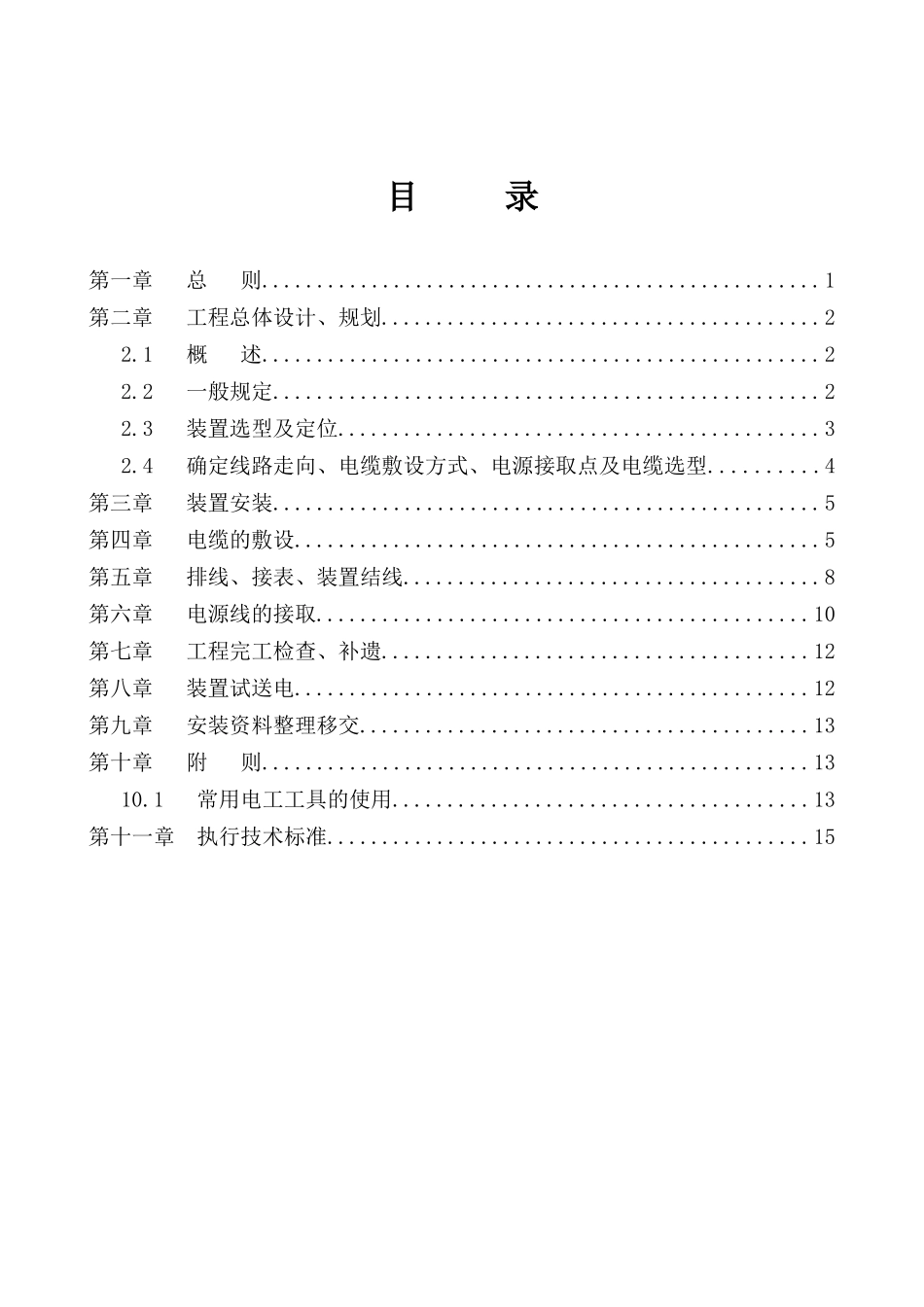

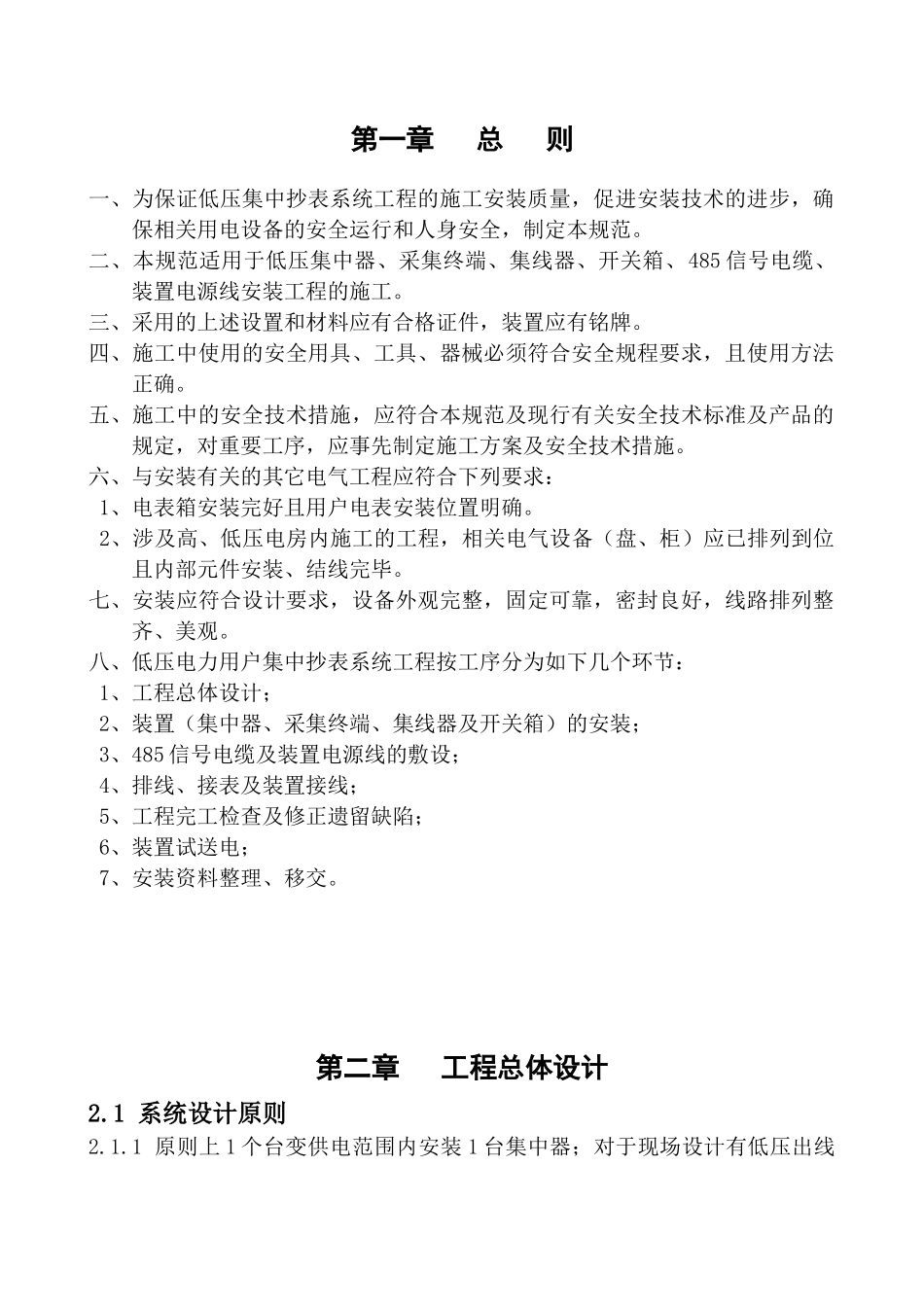

【附件一】低压电力用户集中抄表系统工程安装规范（485集抄）南电科技公司二00六年九月目录第一章总则...................................................1第二章工程总体设计、规划........................................22.1概述...................................................22.2一般规定..................................................22.3装置选型及定位............................................32.4确定线路走向、电缆敷设方式、电源接取点及电缆选型..........4第三章装置安装..................................................5第四章电缆的敷设................................................5第五章排线、接表、装置结线......................................8第六章电源线的接取.............................................10第七章工程完工检查、补遗.......................................12第八章装置试送电...............................................12第九章安装资料整理移交.........................................13第十章附则..................................................1310.1常用电工工具的使用......................................13第十一章执行技术标准............................................15第一章总则一、为保证低压集中抄表系统工程的施工安装质量，促进安装技术的进步，确保相关用电设备的安全运行和人身安全，制定本规范。二、本规范适用于低压集中器、采集终端、集线器、开关箱、485信号电缆、装置电源线安装工程的施工。三、采用的上述设置和材料应有合格证件，装置应有铭牌。四、施工中使用的安全用具、工具、器械必须符合安全规程要求，且使用方法正确。五、施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的规定，对重要工序，应事先制定施工方案及安全技术措施。六、与安装有关的其它电气工程应符合下列要求：1、电表箱安装完好且用户电表安装位置明确。2、涉及高、低压电房内施工的工程，相关电气设备（盘、柜）应已排列到位且内部元件安装、结线完毕。七、安装应符合设计要求，设备外观完整，固定可靠，密封良好，线路排列整齐、美观。八、低压电力用户集中抄表系统工程按工序分为如下几个环节：1、工程总体设计；2、装置（集中器、采集终端、集线器及开关箱）的安装；3、485信号电缆及装置电源线的敷设；4、排线、接表及装置接线；5、工程完工检查及修正遗留缺陷；6、装置试送电；7、安装资料整理、移交。第二章工程总体设计2.1系统设计原则2.1.1原则上1个台变供电范围内安装1台集中器；对于现场设计有低压出线联络柜的情况，安装1台集中器和相应的跨台变连接器。2.1.2集中器必须具有485电表采集接口，可直接采集低压配电房的非工表。2.1.3集中器原则上安装在低压配电房内；如果低压配电房在地下信号很差，可以安装在电表房或楼梯间，且必须加装专用保护箱。2.1.4集中器必须采用外置天线延长线，延长线长度不少于10米；对于信号特别差的情况需采用高增益延长天线。2.1.5每个表箱或相邻表箱间安装1个采集终端和1个集线器，采集终端以及集线器可接入的电表数量不超过20只，且必须加装专用保护箱。2.1.6每台集中器、采集终端电源进线前面必须安装控制开关，方便安装和维护。2.2电源接取原则2.2.1集中器电源应在低压总开关出线侧（变压器出线侧）接取。2.2.2如果采集终端所接入的电表由同一低压进线刀闸（开关）引出，该采集终端电源可在刀闸（开关）出线侧接取；如果采集终端所接入的电表由两路或两路以上的刀闸（开关）引出，该采集终端电源应在刀闸（开关）进线侧接取。2.2.3集中器采用三相四线供电方式，采集终端采用单相供电方式，电压范围为AC220V±20%。第三章施工材料选型3.1485线材选型3.1.1485信号电缆一般选用中国电工产品认证委员会认证的双绞多股电缆。如电缆需经过坑道或直埋地下敷设，则须选用RVVP2铠装保护带屏蔽信号电缆，线芯直径不小于0.5mm。3.1.2485信号电缆在室外敷设或在高层楼宇电缆井道内敷设时，选用RVV带屏蔽信号电缆，线芯直径不...
