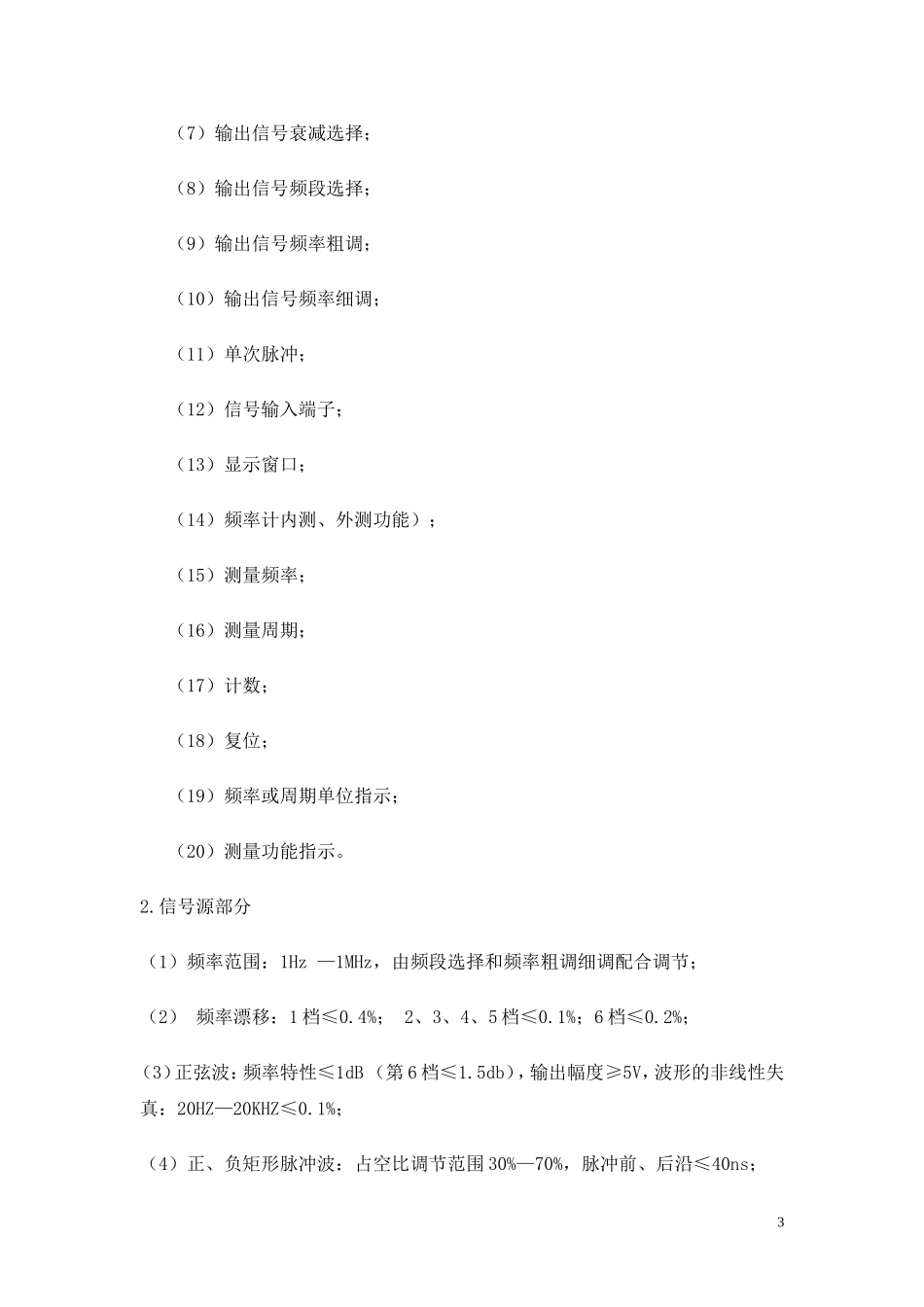

信号发生器本人介绍一下信号发生器的使用和操作步骤.1、信号发生器参数性能频率范围：0.2Hz~2MHz粗调、微调旋钮正弦波,三角波,方波,TTL脉波0.5"大型LED显示器可调DCoffset电位输出过载保护信号发生器/信号源的技术指标:主要输出波形正弦波,三角波,方波,Ramp与脉波输出振幅>20Vp-p(opencircuit)；>10Vp-p(加50Ω负载)阻抗50Ω+10%衰减器-20dB+1.0dB(at1kHz)DC飘移<-10V~>+10V,(<-5V~>+5V加50Ω负载)周期控制1:1to10:1continuouslyrating显示幕4位LED显示幕频率范围0.2Hzto2MHz(共7档)频率控制Separatecoarseandfinetuning正弦波失真<1%0.2Hz~20kHz,<2%20kHz~200kHz频率响应<0.2dB0.2Hz~100kHz；<1dB100kHz~2MHz三角波线性98%0.2Hz~100kHz；95%100kHz~2MHz方波对称性<2%0.2Hz~100kHz上升/下降时间<120nS1CMOS输出位准4Vp-p±1Vp-p~14.5Vp-p±0.5Vp-p可调上升/下降时间<120nSTTL输出位准>3Vpp上升/下降时间<30nSVCF输入电压约0V~10V±1Vinputfor10:1frequencyratio输入阻抗10kΩ(±10%)使用电源交流100V/120V/220V/230V±10%,50/60Hz附件电源线×1,操作手册×1,测试线GTL-101×1尺寸及重量230(宽)×95(高)×280(长)mm,约2.1公斤信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。这种仪器是多用途测量仪器,它除了能够输出正弦波、矩形波尖脉冲、TTL电平、单次脉冲等五种波形，还可以作频率计使用，测量外输入信号的频率1．信号发生器面板：（1）电源开关；（2）信号输出端子；（3）输出信号波形选择；（4）输出信号幅度调节；（5）矩形波、尖脉冲波幅度调节；（6）矩形脉冲宽度调节；2（7）输出信号衰减选择；（8）输出信号频段选择；（9）输出信号频率粗调；（10）输出信号频率细调；（11）单次脉冲；（12）信号输入端子；（13）显示窗口；（14）频率计内测、外测功能）；（15）测量频率；（16）测量周期；（17）计数；（18）复位；（19）频率或周期单位指示；（20）测量功能指示。2.信号源部分（1）频率范围：1Hz—1MHz，由频段选择和频率粗调细调配合调节；（2）频率漂移：1档≤0.4%；2、3、4、5档≤0.1%；6档≤0.2%；（3）正弦波：频率特性≤1dB（第6档≤1.5db），输出幅度≥5V，波形的非线性失真：20HZ—20KHZ≤0.1%；（4）正、负矩形脉冲波：占空比调节范围30%—70%，脉冲前、后沿≤40ns；3波形失真：在额定输出幅度时，前、后过冲及顶部倾斜均小于5%；输出幅度：高阻输出≥10VPP，50Ω输出≥5VPP；（5）正、负尖脉冲：脉冲宽度0.1μｓ，输出幅度≥5VPP。3．频率计部分：（1）功能：频率、周期、计数；（2）输入波形种类：正弦波、对称脉冲波、正脉冲；（3）输入幅度：1V≤脉冲正峰值≤5V，1.2V≤正弦波≤5V；（4）输入阻抗：≥1MΩ；（5）测量范围：1HZ—20MHZ（精度：5×10-4±1个字）；（6）计数：计数速率：波形周期≥1uS,计数范围：1—983040。2、基本操作（1）将电源线接入220V，50HZ交流电源上。应注意三芯电源插座的地线脚应与大地妥善接好，避免干扰。（2）开机前应把面板上各输出旋扭旋至最小。（3）为了得到足够的频率稳定度，需预热。（4）频率调节：按下相应的按键，然后再调节至所需要的频率。（5）波形转换：根据需要波形种类，按下相应的波形键位。波形选择键是：正弦波、矩形波、尖脉冲、TTL电平。（6）幅度调节：正弦波与脉冲波幅度分别由正弦波幅度和脉冲波幅度调节。不要作人为的频繁短路实验。4（7）输出选择：根据需要选择，“ON/OFF”键，否则没有输出。3、信号发生器应用（1）用信号发生器信号波形选择，选择“～”键，输出信号即为正弦波信号。频率选择，选择“KHz”键，输出信号频率以KHz为单位。必须说明的是：信号发生器的测频电路的调节，按键和旋钮要求缓慢调节；信号发生器本身能显示输出信号的值，当输出电压不符合要求时，需要另配交流毫表测量输出电压，选择不同的衰减再配合调节输出正弦信号的幅度，直到输出电压达到要求。若要观察输出信号波形，可把信号输入示波器。需要输出其它信号，可参考上述步骤操作。（2）用信号发生器测量电子电路的灵敏度信号发生器发出与电子电路相同模式的信号，然后逐渐减小输出信号的幅度（...
