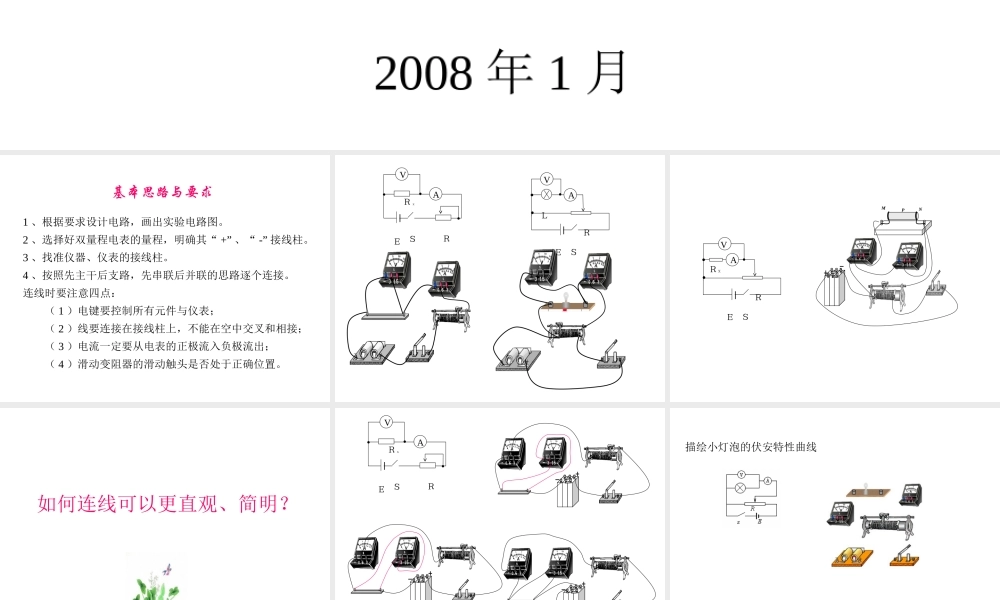

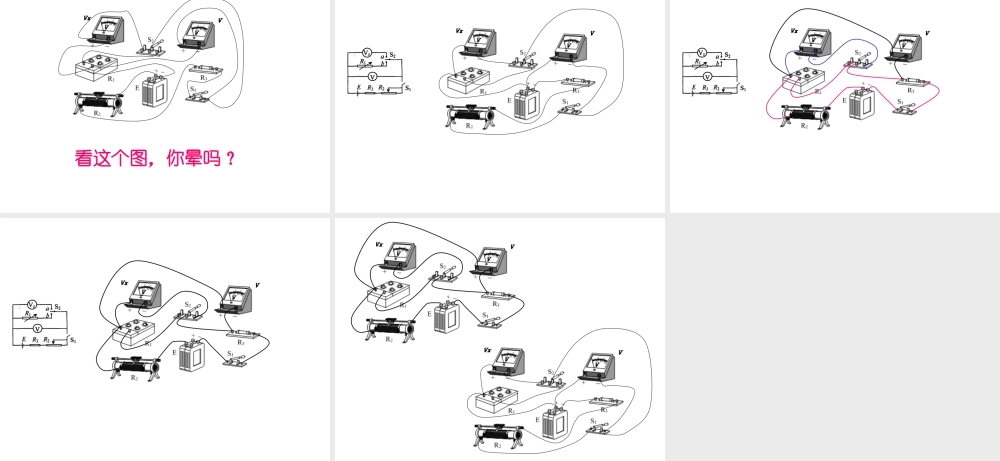

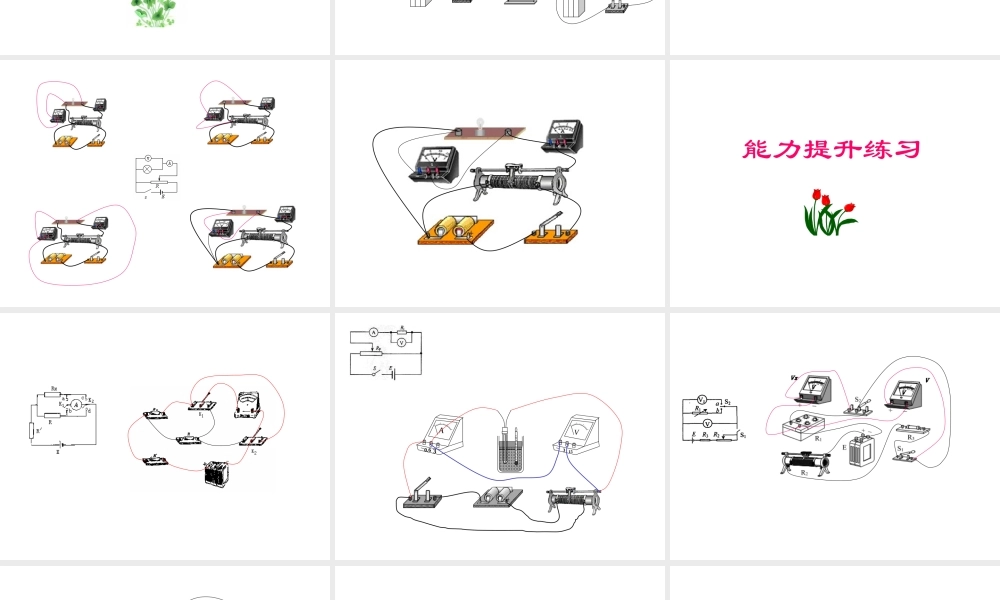

电学实验实物图连线专题讲练2008 年 1 月 1 、根据要求设计电路，画出实验电路图。2 、选择好双量程电表的量程，明确其“ +” 、“ -” 接线柱。3 、找准仪器、仪表的接线柱。4 、按照先主干后支路，先串联后并联的思路逐个连接。连线时要注意四点： （ 1 ）电键要控制所有元件与仪表； （ 2 ）线要连接在接线柱上，不能在空中交叉和相接； （ 3 ）电流一定要从电表的正极流入负极流出； （ 4 ）滑动变阻器的滑动触头是否处于正确位置。基本思路与要求 A V Ｒ Ｒｘ Ｅ Ｓ A V Ｒ Ｅ Ｓ Ｌ MNP A V Ｒ Ｅ ＳＲＸ 如何连线可以更直观、简明？ A V Ｒ Ｒｘ Ｅ Ｓ 描绘小灯泡的伏安特性曲线 能力提升练习 A30.6V3 15 看这个图，你晕吗？
