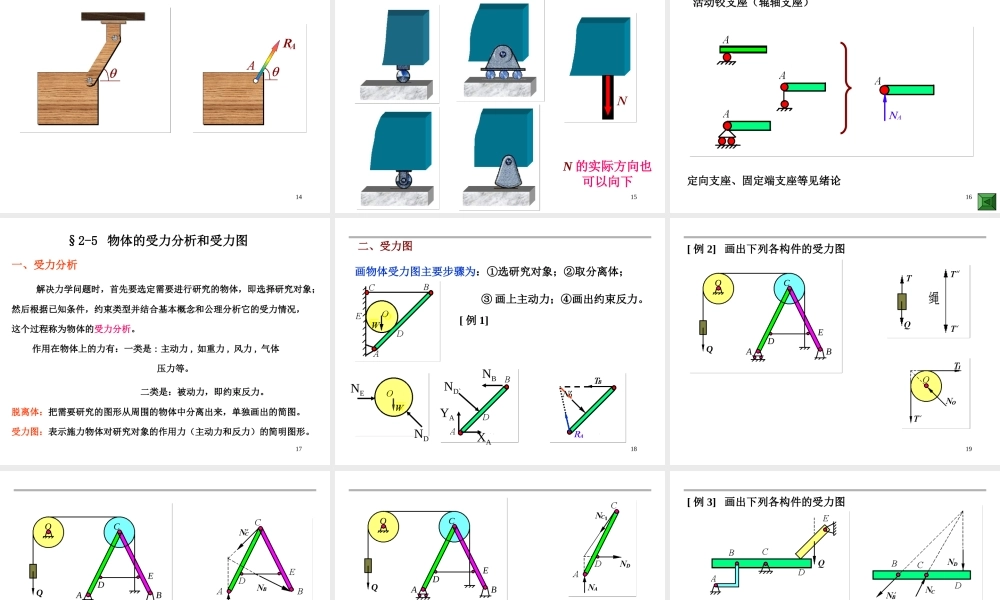

12 §1-3 约束与约束反力 §1-4 物体的受力分析和受力图 第一章 静力学基础和物体的受力分析目录3 §1-3 约束与约束反力 §1-4 物体的受力分析和受力图 第一章 静力学基础和物体的受力分析目录4物体受力分析和受力图。• 教学要求：• 1 、 掌握物体和简单物体系统受力分析。• 重点：物体的受力分析• 难点：物体的受力分析，基本性质、概念的具体应用。 • 学时安排： 2教学内容：5约束反力：约束给被约束物体的力叫约束反力。 一、概念自由体：位移不受限制的物体叫自由体。非自由体：位移受限制的物体叫非自由体。约束：对非自由体的某些位移预先施加的限制条件称为约束。 （这里，约束是名词，而不是动词的约束。）§2-4 约束与约束反力6① 大小常常是未知的；② 方向总是与约束限制的物体的位移方向相反；③ 作用点在物体与约束相接触的那一点。约束反力特点：GGN1N27绳索类只能受拉，所以它们的约束反力是作用在接触点，方向沿绳索背离物体。二、约束类型和确定约束反力方向的方法：1. 由柔软的绳索、链条或皮带构成的约束PPTS1S'1S'2S2 8约束反力作用在接触点处，方向沿公法线，指向受力物体2. 光滑接触面的约束 ( 光滑指摩擦不计 )PPNNNANB93. 光滑圆柱铰链约束① 圆柱铰链10AAXAYAA11② 固定铰支座12固定铰支座13滑槽与销钉（双面约束）滑槽与销钉（双面约束）1415活动铰支座（辊轴支座）N 的实际方向也可以向下16活动铰支座（辊轴支座）定向支座、固定端支座等见绪论17一、受力分析 解决力学问题时，首先要选定需要进行研究的物体，即选择研究对象；然后根据已知条件，约束类型并结合基本概念和公理分析它的受力情况，这个过程称为物体的受力分析。 作用在物体上的力有：一类是 : 主动力 , 如重力 , 风力 , 气体 压力等。 二类是：被动力，即约束反力。 脱离体：把需要研究的图形从周围的物体中分离出来，单独画出的简图。受力图：表示施力物体对研究对象的作用力（主动力和反力）的简明图形。§2-5 物体的受力分析和受力图18画物体受力图主要步骤为：①选研究对象；②取分离体； ③ 画上主动力；④画出约束反力。二、受力图[ 例 1]XA YANDNENBND`19[ 例 2] 画出下列各构件的受力图QAOBCDE20QAOBCDE21QAOBCDE22[ 例 3] 画出下列各构件的受力图说明：三力平衡必汇交当三力平行时，在无限远处汇交，它是一种特殊情况。23[ 例 4] 尖点问题应去掉约束应去掉约束24[ 例 ...
