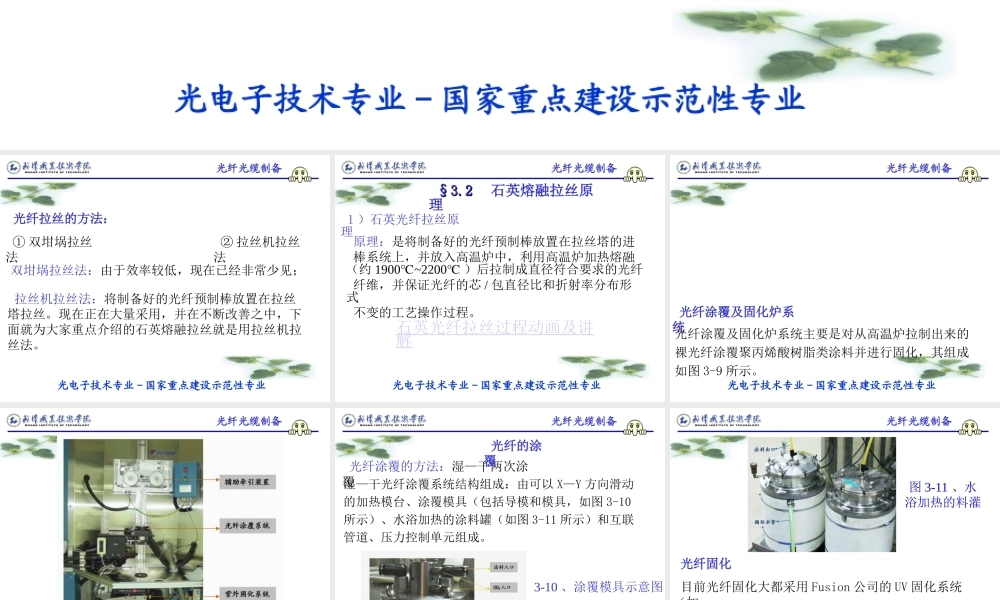

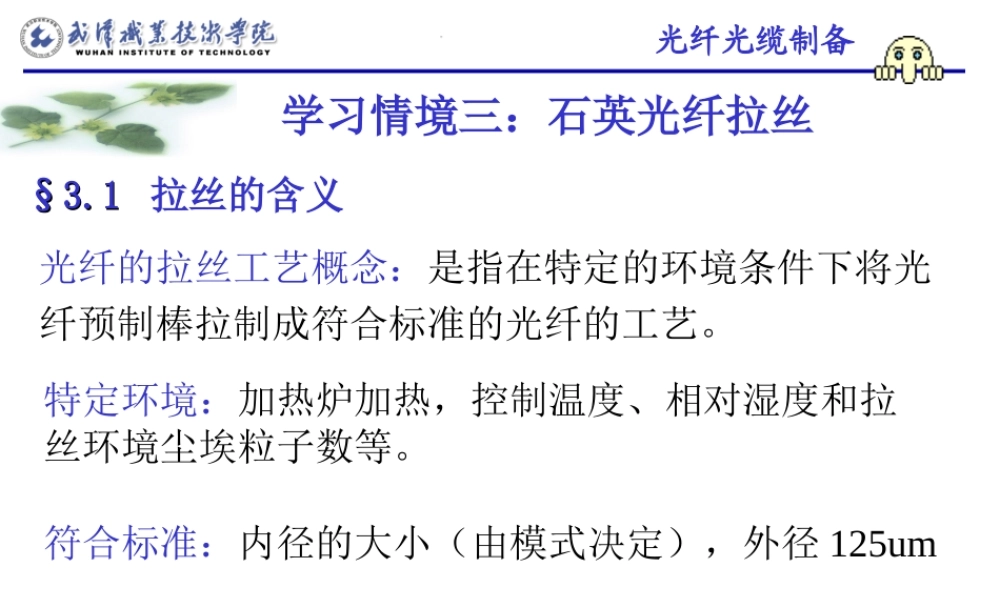

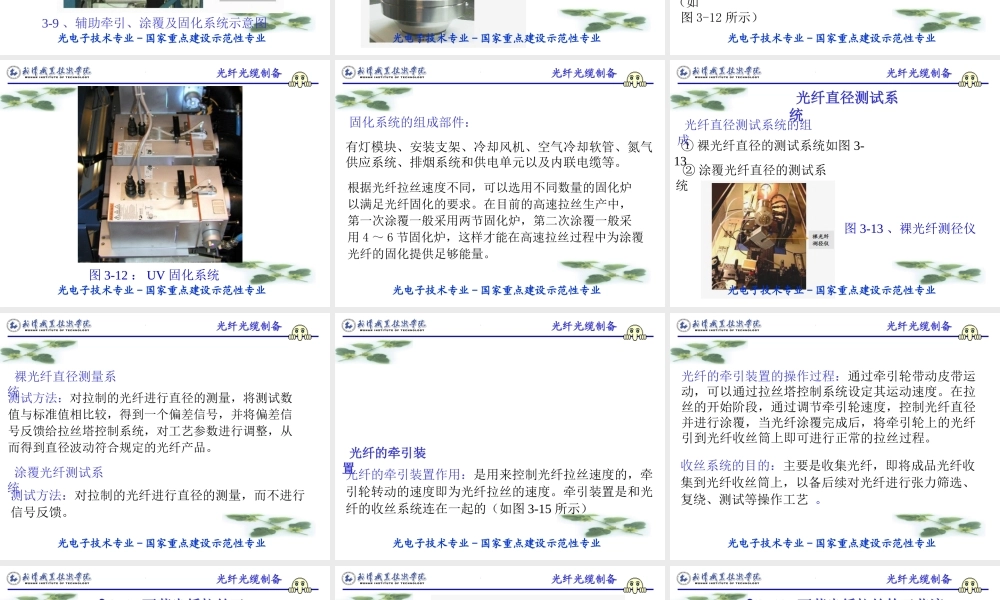

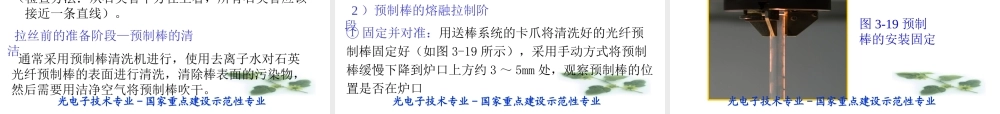

学习情境三:石英光纤拉丝光纤的拉丝工艺概念:是指在特定的环境条件下将光纤预制棒拉制成符合标准的光纤的工艺。§3.1 §3.1 拉丝的含义特定环境:加热炉加热,控制温度、相对湿度和拉丝环境尘埃粒子数等。符合标准:内径的大小(由模式决定),外径 125um光电子技术专业 - 国家重点建设示范性专业光纤光缆制备光纤拉丝的方法:① 双坩埚拉丝法② 拉丝机拉丝法双坩埚拉丝法:由于效率较低,现在已经非常少见;拉丝机拉丝法:将制备好的光纤预制棒放置在拉丝塔拉丝。现在正在大量采用,并在不断改善之中,下面就为大家重点介绍的石英熔融拉丝就是用拉丝机拉丝法。光电子技术专业 - 国家重点建设示范性专业光纤光缆制备§3.2 §3.2 石英熔融拉丝原理1 )石英光纤拉丝原理原理:是将制备好的光纤预制棒放置在拉丝塔的进棒系统上,并放入高温炉中,利用高温炉加热熔融(约 1900~2200℃℃ )后拉制成直径符合要求的光纤纤维,并保证光纤的芯 / 包直径比和折射率分布形式不变的工艺操作过程。石英光纤拉丝过程动画及讲解光电子技术专业 - 国家重点建设示范性专业光纤光缆制备光纤涂覆及固化炉系统光纤涂覆及固化炉系统主要是对从高温炉拉制出来的裸光纤涂覆聚丙烯酸树脂类涂料并进行固化,其组成如图 3-9 所示。光电子技术专业 - 国家重点建设示范性专业光纤光缆制备3-9 、辅助牵引、涂覆及固化系统示意图 光电子技术专业 - 国家重点建设示范性专业光纤光缆制备光纤涂覆的方法:湿—干两次涂覆湿—干光纤涂覆系统结构组成:由可以 X—Y 方向滑动的加热模台、涂覆模具(包括导模和模具,如图 3-10所示)、水浴加热的涂料罐(如图 3-11 所示)和互联管道、压力控制单元组成。 3-10 、涂覆模具示意图光纤的涂覆光电子技术专业 - 国家重点建设示范性专业光纤光缆制备图 3-11 、水浴加热的料灌光纤固化目前光纤固化大都采用 Fusion 公司的 UV 固化系统(如图 3-12 所示)光电子技术专业 - 国家重点建设示范性专业光纤光缆制备图 3-12 : UV 固化系统光电子技术专业 - 国家重点建设示范性专业光纤光缆制备根据光纤拉丝速度不同,可以选用不同数量的固化炉以满足光纤固化的要求。在目前的高速拉丝生产中,第一次涂覆一般采用两节固化炉,第二次涂覆一般采用 4 ~ 6 节固化炉,这样才能在高速拉丝过程中为涂覆光纤的固化提供足够能量。 固化系统的组成部件:有灯模块、安装支架、冷却风机、空气冷却软...
