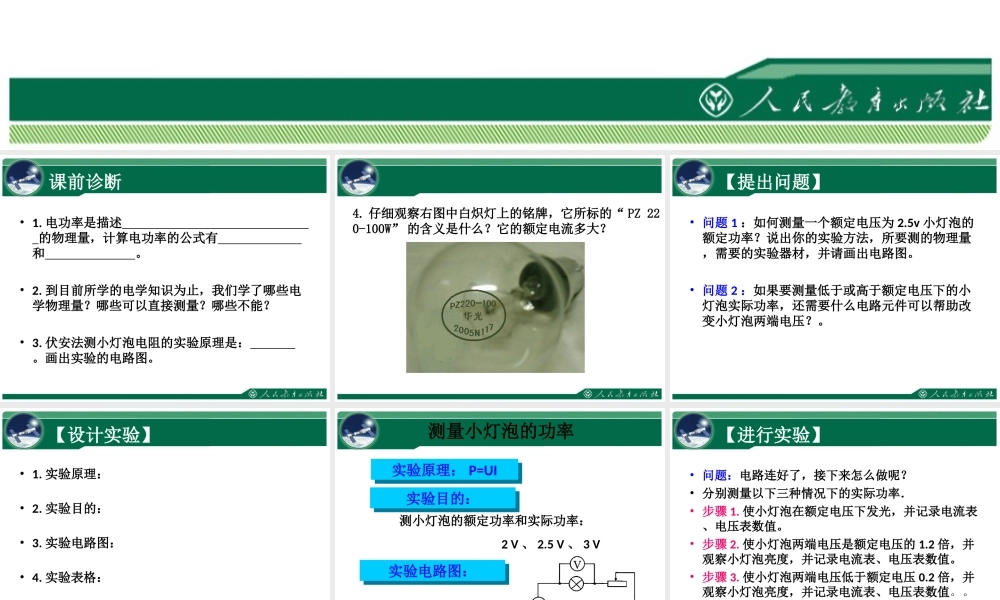

第十八章 电功率 第 3 节 测量小灯泡的电功率课前诊断• 1
电功率是描述 的物理量，计算电功率的公式有 和
到目前所学的电学知识为止，我们学了哪些电学物理量
哪些可以直接测量
伏安法测小灯泡电阻的实验原理是：
画出实验的电路图
仔细观察右图中白炽灯上的铭牌，它所标的“ PZ 220-100W” 的含义是什么
它的额定电流多大
【提出问题】• 问题 1 ：如何测量一个额定电压为 2
5v 小灯泡的额定功率
说出你的实验方法，所要测的物理量，需要的实验器材，并请画出电路图
• 问题 2 ：如果要测量低于或高于额定电压下的小灯泡实际功率，还需要什么电路元件可以帮助改变小灯泡两端电压
【设计实验】• 1
实验原理：• 2
实验目的：• 3
实验电路图：• 4

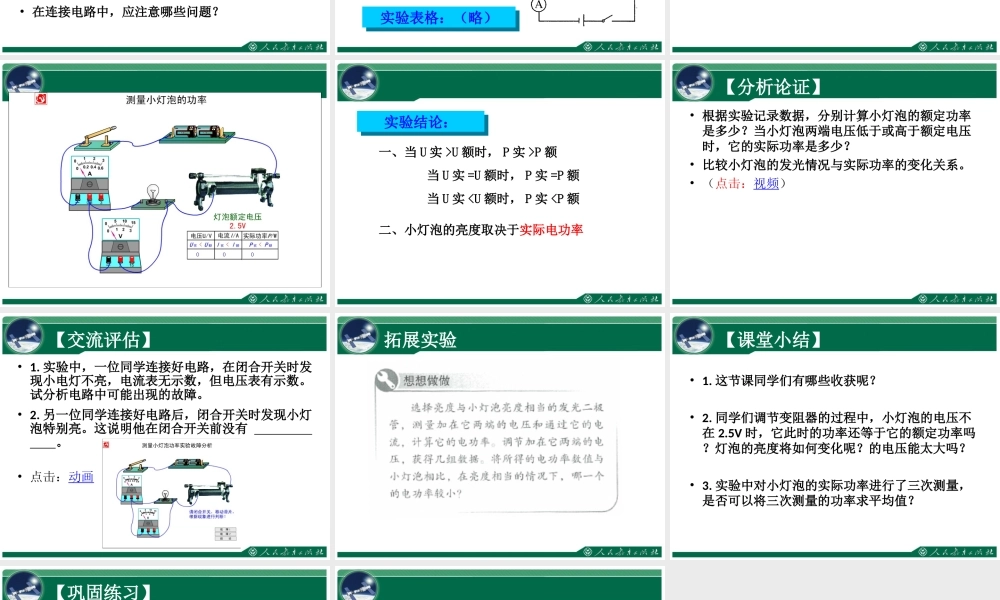

实验表格：• 在连接电路中，应注意哪些问题
测量小灯泡的功率实验原理： P=UI实验原理： P=UI测小灯泡的额定功率和实际功率： 2 V 、 2
5 V 、 3 V实验电路图：实验电路图：实验表格：（略）实验表格：（略）实验目的：实验目的：【进行实验】• 问题：电路连好了，接下来怎么做呢
• 分别测量以下三种情况下的实际功率．• 步骤 1
使小灯泡在额定电压下发光，并记录电流表、电压表数值
• 步骤 2
使小灯泡两端电压是额定电压的 1
2 倍，并观察小灯泡亮度，并记录电流表、电压表数值
• 步骤 3
使小灯泡两端电压低于额定电压 0
2 倍，并观察小灯泡亮度，并记录电流表、电压表数值
实验结论：实验结论：一、当 U 实 >U 额时， P 实 >P 额 当 U 实 =U 额时， P 实 =P 额 当 U 实
