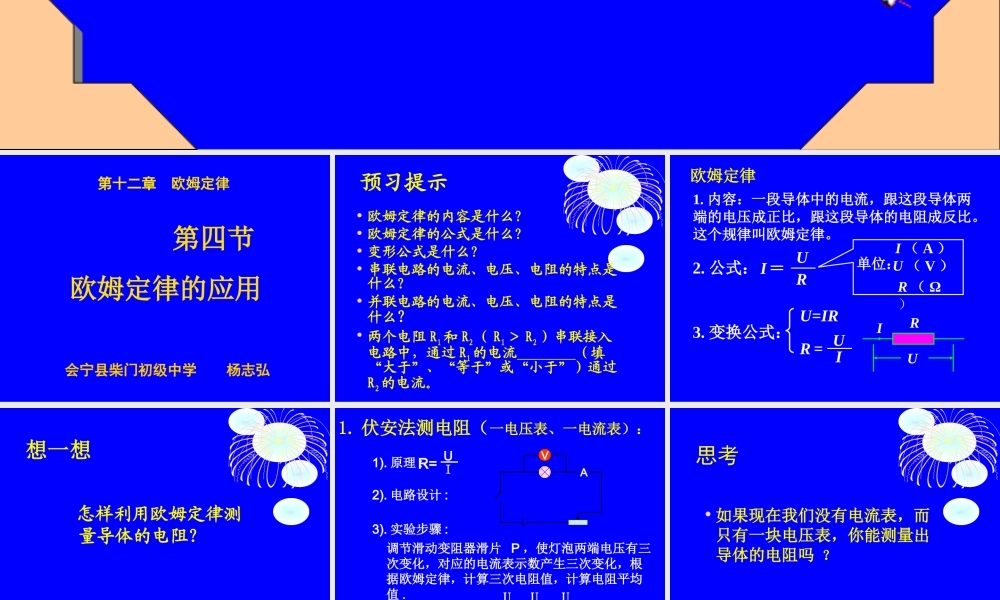

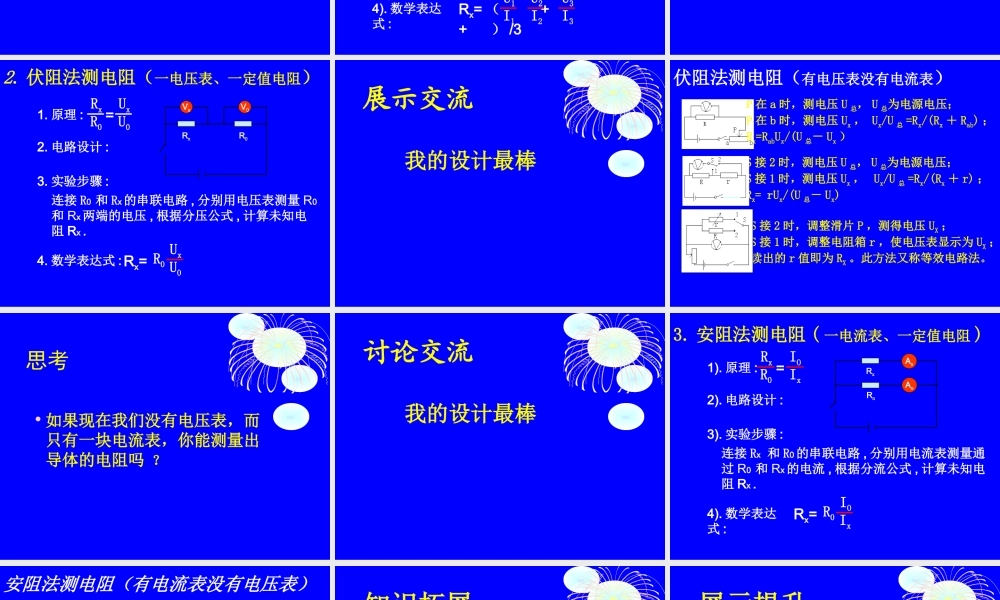

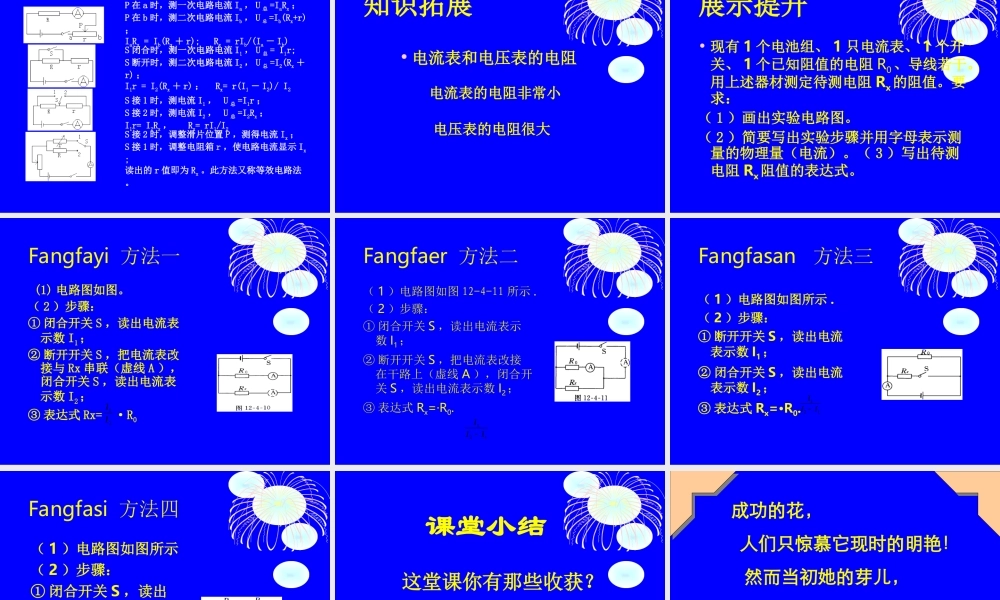

如果你希望成功，当以恒心为良友，以经验为参谋，以谨慎为兄弟，以希望为哨兵。 —— 爱迪生心灵语丝 第十二章 欧姆定律 第四节 欧姆定律的应用会宁县柴门初级中学 杨志弘 预习提示• 欧姆定律的内容是什么？• 欧姆定律的公式是什么？• 变形公式是什么？• 串联电路的电流、电压、电阻的特点是什么？• 并联电路的电流、电压、电阻的特点是什么？• 两个电阻 R1和 R2（ R1＞ R2）串联接入电路中，通过 R1的电流 （填“大于”、“等于”或“小于”）通过R2的电流。欧姆定律1. 内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2. 公式：IRU＝3. 变换公式：U=IRR = IUR （ Ω）单位：I （ A ）U （ V ）RUI 想一想 怎样利用欧姆定律测量导体的电阻？1. 伏安法测电阻（一电压表、一电流表）：1). 原理 :2). 电路设计 :3). 实验步骤 :4). 数学表达式 :VAUIR=调节滑动变阻器滑片 P ，使灯泡两端电压有三次变化，对应的电流表示数产生三次变化，根据欧姆定律，计算三次电阻值，计算电阻平均值 .Rx= （ + + ） /3U1I1U2I2U3I3 思考• 如果现在我们没有电流表，而只有一块电压表，你能测量出导体的电阻吗 ？2. 伏阻法测电阻（一电压表、一定值电阻）1. 原理 :2. 电路设计 :3. 实验步骤 :4. 数学表达式 :Vx连接 R0 和 Rx 的串联电路 , 分别用电压表测量 R0 和 Rx 两端的电压 , 根据分压公式 , 计算未知电阻 Rx . =RxR0UxU0V0R0RxRx= R0UxU0 展示交流我的设计最棒伏阻法测电阻（有电压表没有电流表）P 在 a 时，测电压 U 总， U 总为电源电压；P 在 b 时，测电压 Ux ， Ux/U 总 =Rx/(Rx ＋ Rab) ；Rx=RabUx/(U 总－ Ux ）S 接 2 时，测电压 U 总， U 总为电源电压；S 接 1 时，测电压 Ux ， Ux/U 总 =Rx/(Rx ＋ r) ；Rx= rUx/(U 总－ Ux)S 接 2 时，调整滑片 P ，测得电压 UX ；S 接 1 时，调整电阻箱 r ，使电压表显示为 UX ；读出的 r 值即为 RX 。此方法又称等效电路法。 思考• 如果现在我们没有电压表，而只有一块电流表，你能测量出导体的电阻吗 ？ 讨论交流我的设计最棒3. 安阻法测电阻 ( 一电流表、一定值电阻 )1). 原理 :2). 电路设计 :3). 实验步骤 :4). 数学表达式 :连接 Rx 和 R0 的串联电路 , 分别用电流表测量通...
