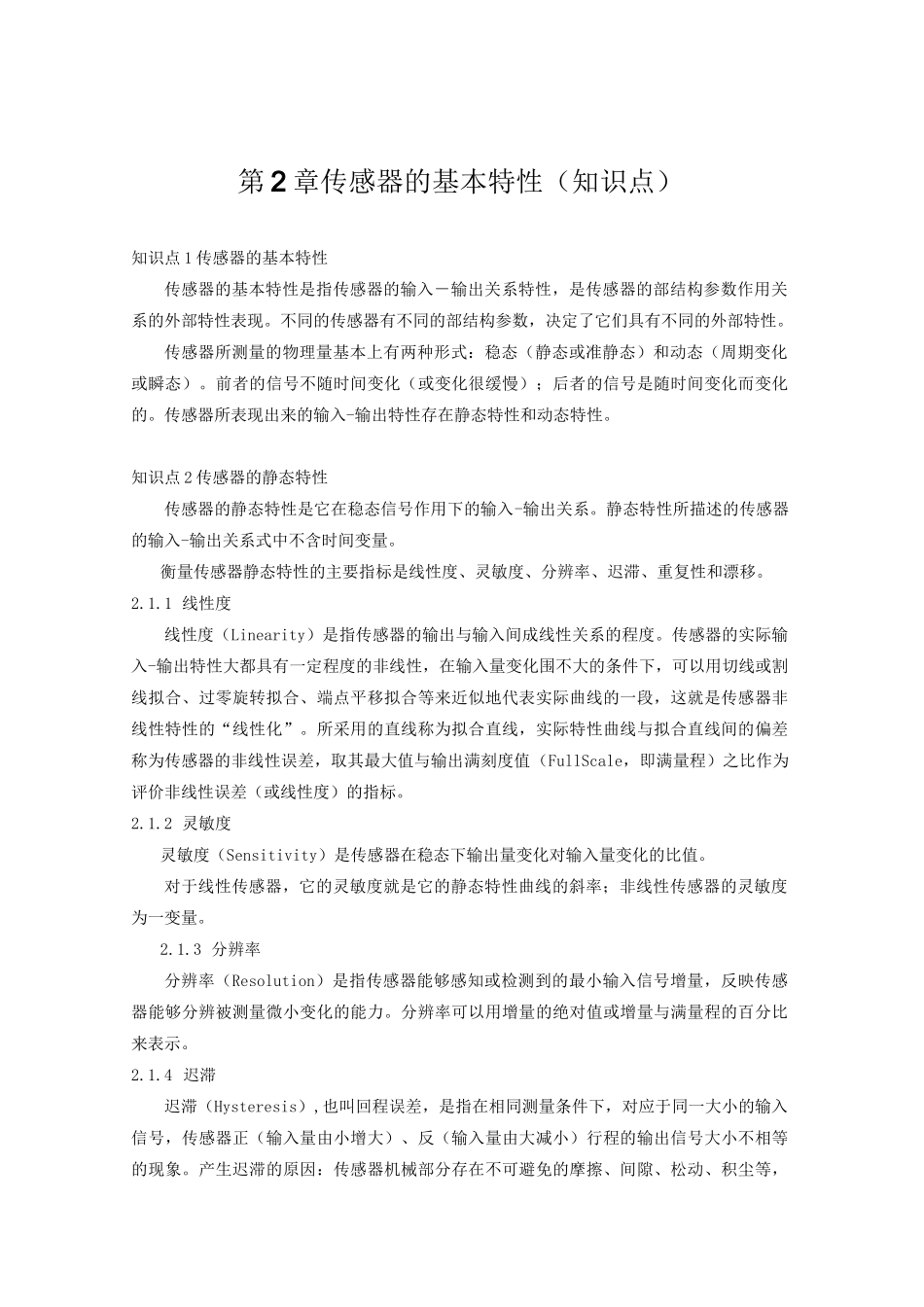

第 2 章传感器的基本特性（知识点）知识点 1 传感器的基本特性传感器的基本特性是指传感器的输入－输出关系特性，是传感器的部结构参数作用关系的外部特性表现。不同的传感器有不同的部结构参数，决定了它们具有不同的外部特性。传感器所测量的物理量基本上有两种形式：稳态（静态或准静态）和动态（周期变化或瞬态）。前者的信号不随时间变化（或变化很缓慢）；后者的信号是随时间变化而变化的。传感器所表现出来的输入-输出特性存在静态特性和动态特性。知识点 2 传感器的静态特性传感器的静态特性是它在稳态信号作用下的输入-输出关系。静态特性所描述的传感器的输入-输出关系式中不含时间变量。衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性和漂移。2.1.1 线性度线性度（Linearity）是指传感器的输出与输入间成线性关系的程度。传感器的实际输入-输出特性大都具有一定程度的非线性，在输入量变化围不大的条件下，可以用切线或割线拟合、过零旋转拟合、端点平移拟合等来近似地代表实际曲线的一段，这就是传感器非线性特性的“线性化”。所采用的直线称为拟合直线，实际特性曲线与拟合直线间的偏差称为传感器的非线性误差，取其最大值与输出满刻度值（FullScale，即满量程）之比作为评价非线性误差（或线性度）的指标。2.1.2 灵敏度灵敏度（Sensitivity）是传感器在稳态下输出量变化对输入量变化的比值。对于线性传感器，它的灵敏度就是它的静态特性曲线的斜率；非线性传感器的灵敏度为一变量。2.1.3 分辨率分辨率（Resolution）是指传感器能够感知或检测到的最小输入信号增量，反映传感器能够分辨被测量微小变化的能力。分辨率可以用增量的绝对值或增量与满量程的百分比来表示。2.1.4 迟滞迟滞（Hysteresis）,也叫回程误差，是指在相同测量条件下，对应于同一大小的输入信号，传感器正（输入量由小增大）、反（输入量由大减小）行程的输出信号大小不相等的现象。产生迟滞的原因：传感器机械部分存在不可避免的摩擦、间隙、松动、积尘等，引起能量吸收和消耗。迟滞特性表明传感器正、反行程期间输出－输入特性曲线不重合的程度。迟滞的大小一般由实验方法来确定。用正反行程间的最大输出差值 AH 对满量程输出 Y 的百分比来表maxF.S.示。2.1.5 重复性重复性（Repeatability）表示传感器在输入量按同一方向作全量程多次测试时所得输入－输出特性曲线一致的程度。实际特性曲线不重复的原因与迟滞的产生原因相...
