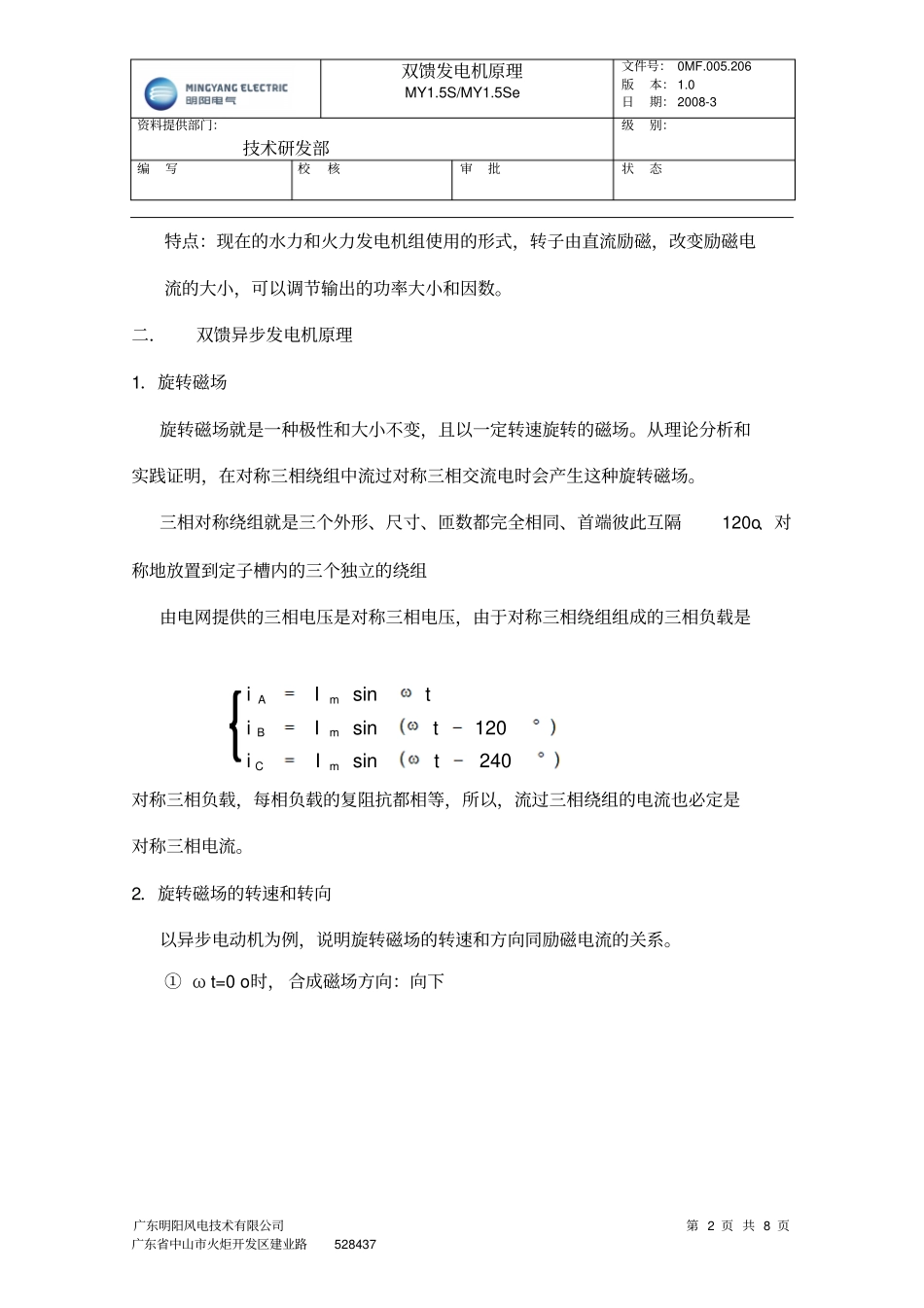

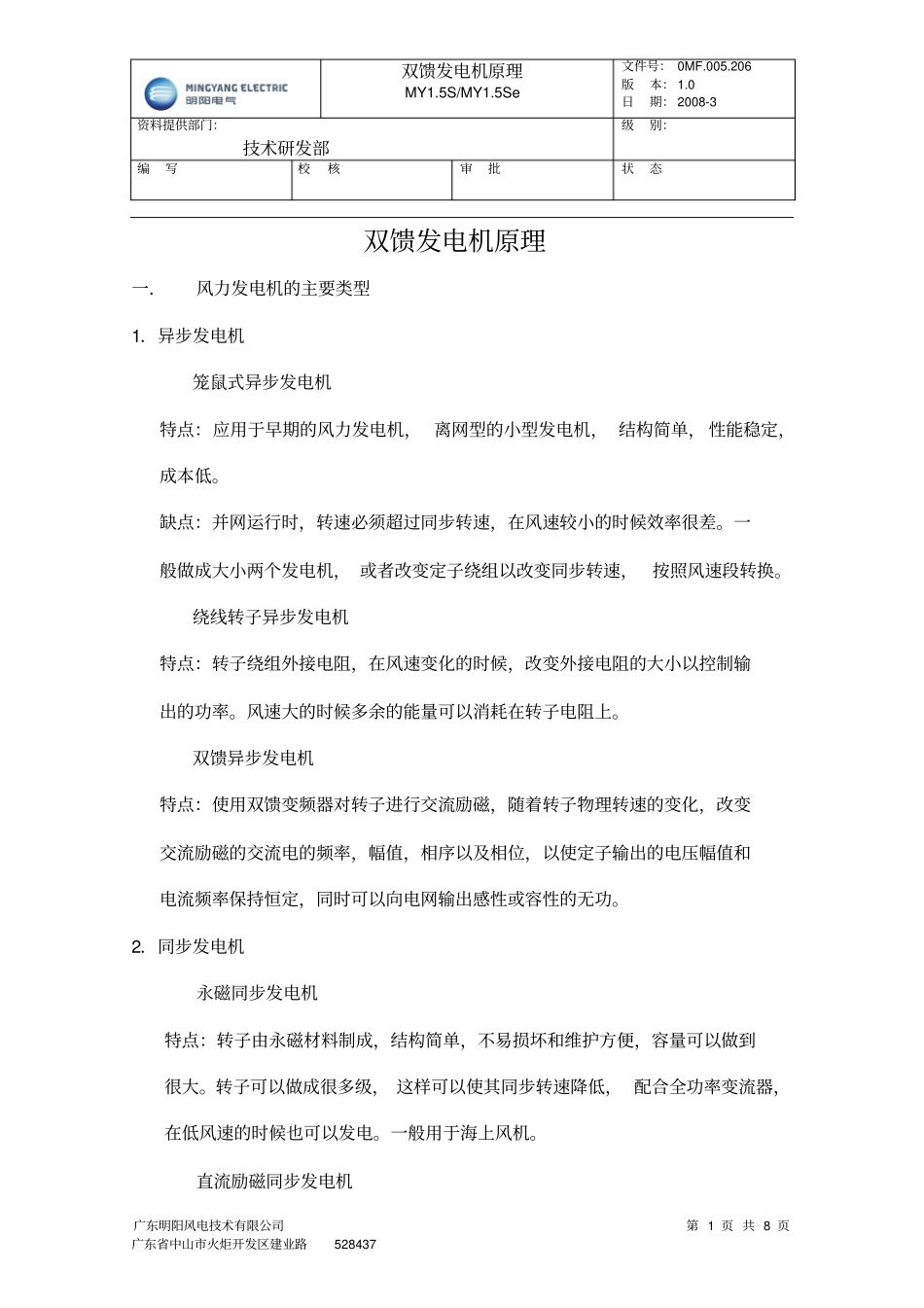

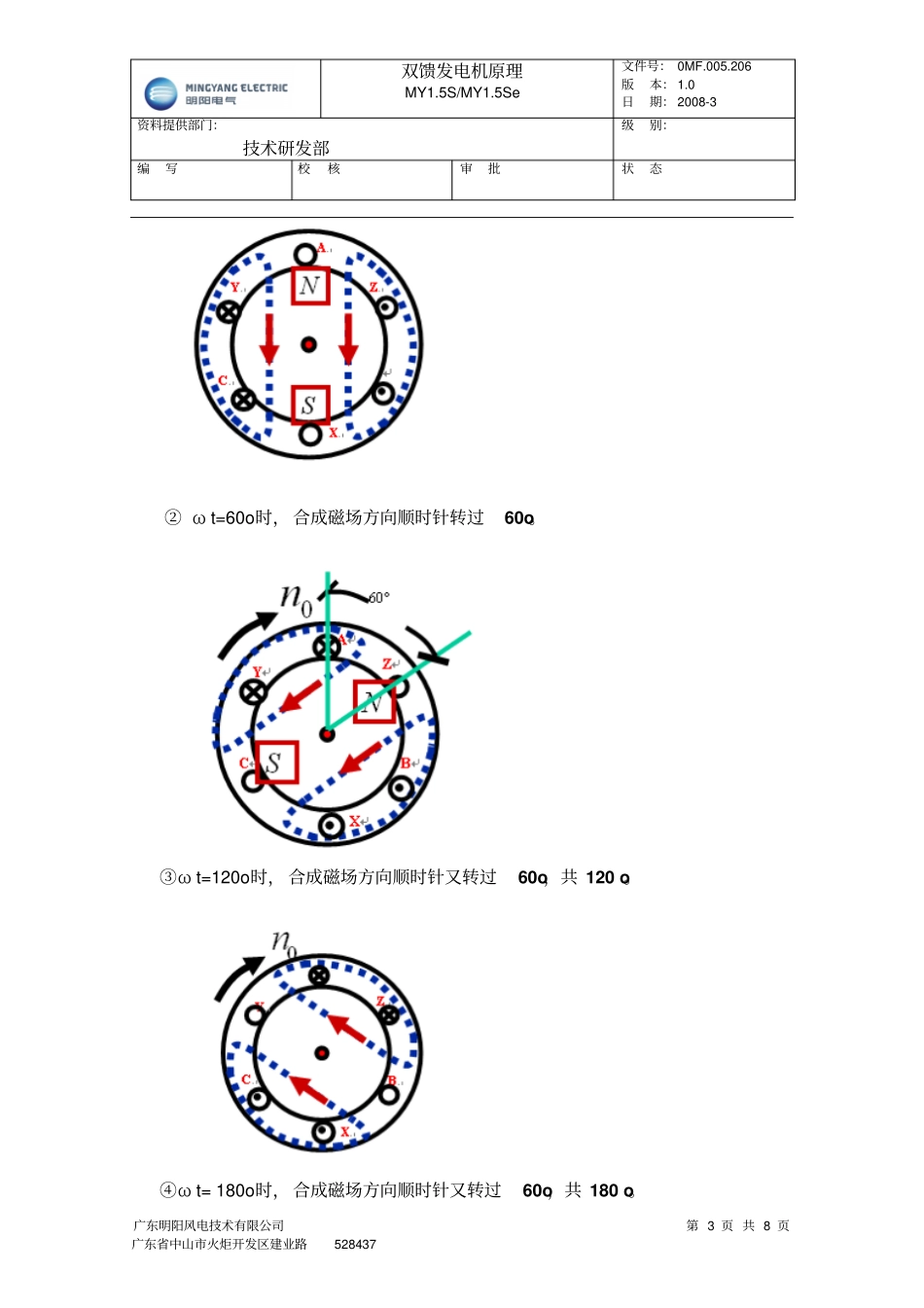

双馈发电机原理MY1.5S/MY1.5Se 文件号： 0MF.005.206 版本： 1.0 日期： 2008-3 资料提供部门：技术研发部级别：编写校核审批状态广东明阳风电技术有限公司第 1 页 共 8 页广东省中山市火炬开发区建业路528437 双馈发电机原理一．风力发电机的主要类型1．异步发电机笼鼠式异步发电机特点：应用于早期的风力发电机， 离网型的小型发电机， 结构简单， 性能稳定，成本低。缺点：并网运行时，转速必须超过同步转速，在风速较小的时候效率很差。一般做成大小两个发电机， 或者改变定子绕组以改变同步转速，按照风速段转换。绕线转子异步发电机特点：转子绕组外接电阻，在风速变化的时候，改变外接电阻的大小以控制输出的功率。风速大的时候多余的能量可以消耗在转子电阻上。双馈异步发电机特点：使用双馈变频器对转子进行交流励磁，随着转子物理转速的变化，改变交流励磁的交流电的频率，幅值，相序以及相位，以使定子输出的电压幅值和电流频率保持恒定，同时可以向电网输出感性或容性的无功。2．同步发电机永磁同步发电机特点：转子由永磁材料制成，结构简单，不易损坏和维护方便，容量可以做到很大。转子可以做成很多级， 这样可以使其同步转速降低， 配合全功率变流器，在低风速的时候也可以发电。一般用于海上风机。直流励磁同步发电机双馈发电机原理MY1.5S/MY1.5Se 文件号： 0MF.005.206 版本： 1.0 日期： 2008-3 资料提供部门：技术研发部级别：编写校核审批状态广东明阳风电技术有限公司第 2 页 共 8 页广东省中山市火炬开发区建业路528437 特点：现在的水力和火力发电机组使用的形式，转子由直流励磁，改变励磁电流的大小，可以调节输出的功率大小和因数。二．双馈异步发电机原理1．旋转磁场旋转磁场就是一种极性和大小不变，且以一定转速旋转的磁场。从理论分析和实践证明，在对称三相绕组中流过对称三相交流电时会产生这种旋转磁场。三相对称绕组就是三个外形、尺寸、匝数都完全相同、首端彼此互隔120o、对称地放置到定子槽内的三个独立的绕组由电网提供的三相电压是对称三相电压，由于对称三相绕组组成的三相负载是对称三相负载，每相负载的复阻抗都相等，所以，流过三相绕组的电流也必定是对称三相电流。2．旋转磁场的转速和转向以异步电动机为例，说明旋转磁场的转速和方向同励磁电流的关系。① ω t=0 o时， 合成磁场方向：向下240sin120sinsintIitIitIimCmBmA双馈发电机原理MY1.5S/MY1.5Se 文件...
