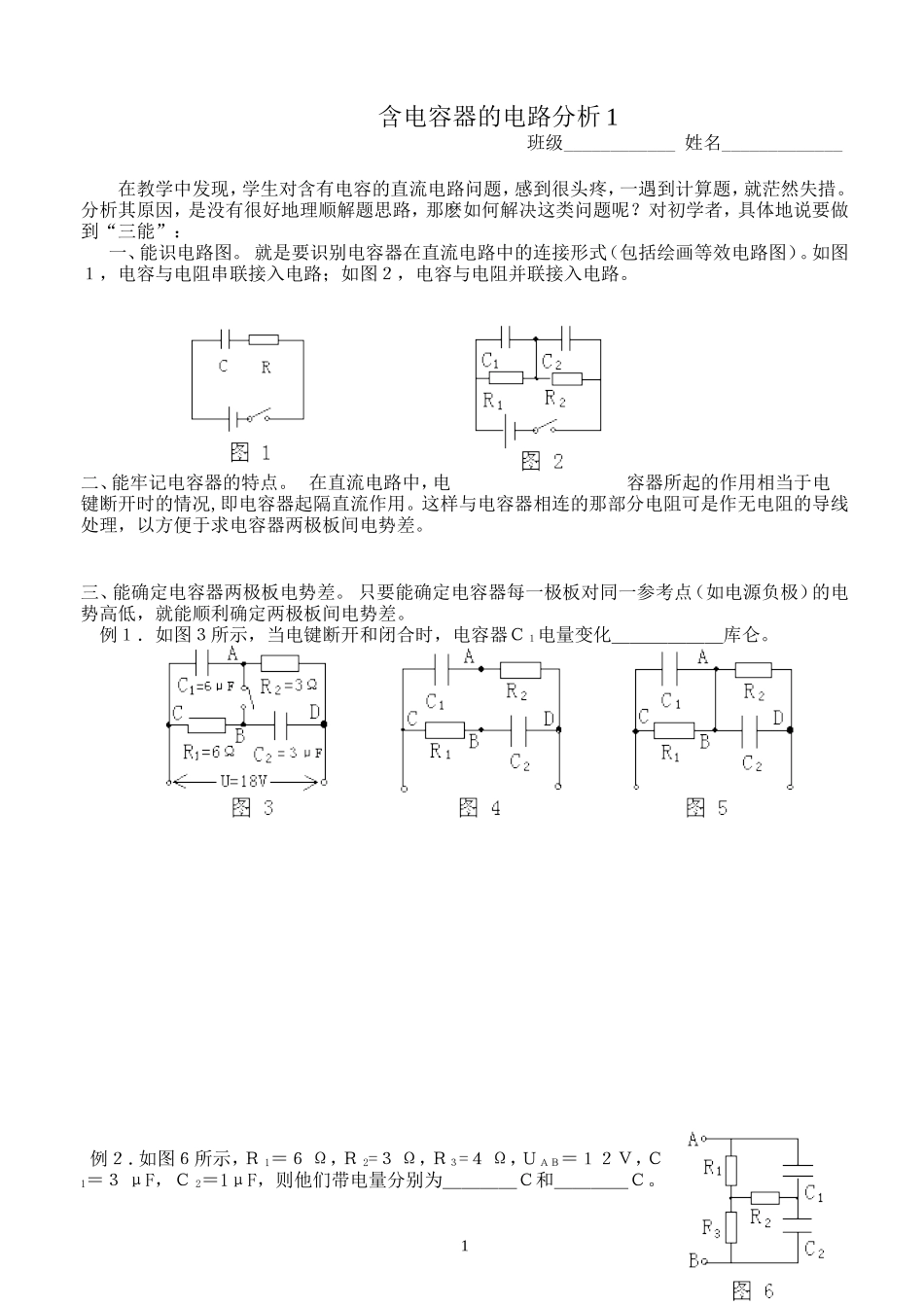

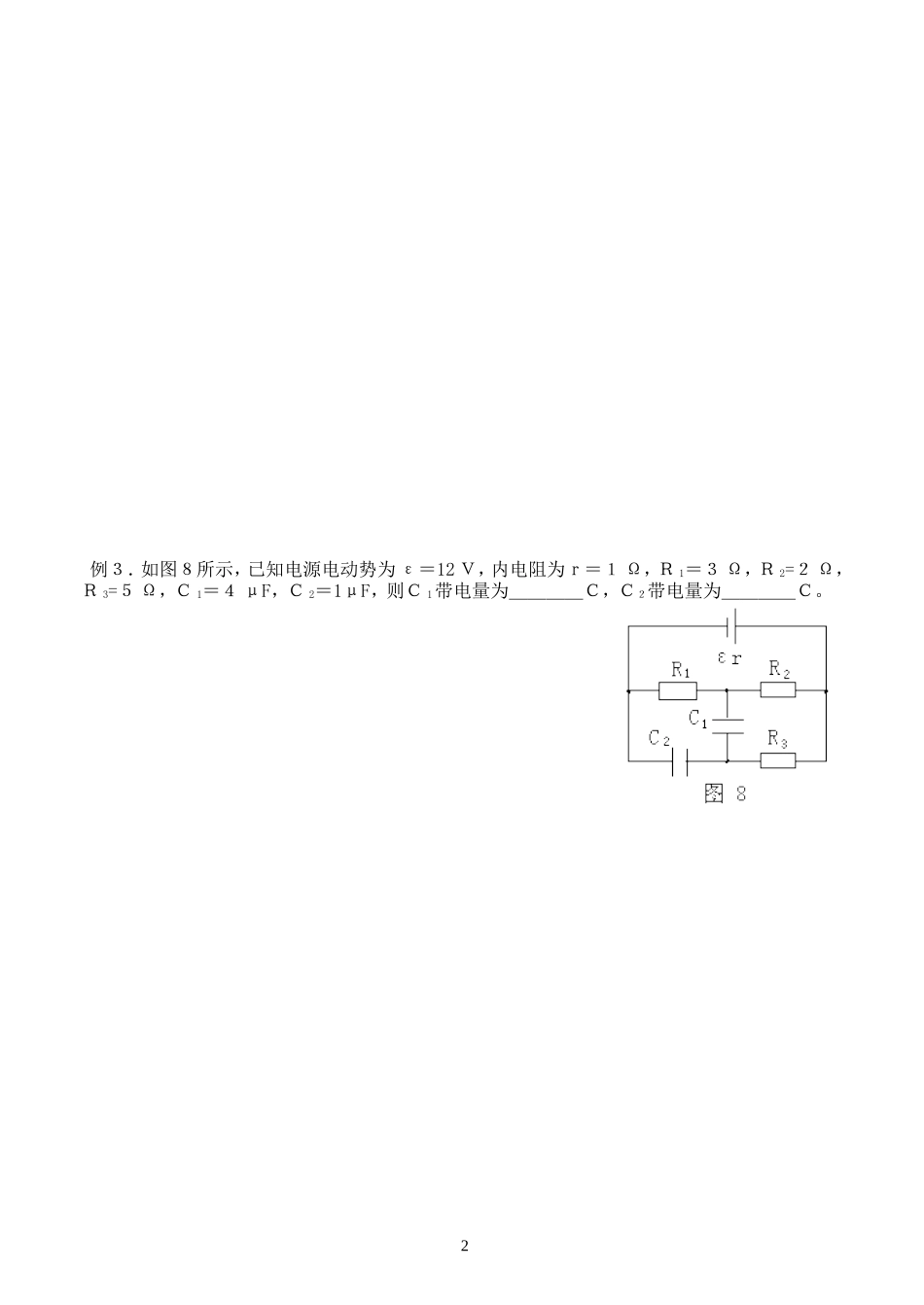

含电容器的电路分析 1 班级____________ 姓名_____________在教学中发现，学生对含有电容的直流电路问题，感到很头疼，一遇到计算题，就茫然失措。分析其原因，是没有很好地理顺解题思路，那麽如何解决这类问题呢？对初学者，具体地说要做到“三能”： 一、能识电路图。 就是要识别电容器在直流电路中的连接形式（包括绘画等效电路图）。如图１，电容与电阻串联接入电路；如图２，电容与电阻并联接入电路。 二、能牢记电容器的特点。 在直流电路中，电容器所起的作用相当于电键断开时的情况,即电容器起隔直流作用。这样与电容器相连的那部分电阻可是作无电阻的导线处理，以方便于求电容器两极板间电势差。三、能确定电容器两极板电势差。 只要能确定电容器每一极板对同一参考点（如电源负极）的电势高低，就能顺利确定两极板间电势差。 例１．如图３所示，当电键断开和闭合时，电容器Ｃ１电量变化＿＿＿＿＿＿库仑。 例２．如图６所示，Ｒ 1＝６ Ω，Ｒ 2=３ Ω，Ｒ３=４ Ω，ＵＡＢ＝１２Ｖ，Ｃ1＝３ μF，Ｃ 2＝1μF，则他们带电量分别为＿＿＿＿Ｃ和＿＿＿＿Ｃ。 1 例３．如图８所示，已知电源电动势为 ε＝12 Ｖ，内电阻为ｒ＝１ Ω，Ｒ 1＝３ Ω，Ｒ 2=２ Ω，Ｒ 3=５ Ω，Ｃ 1＝４ μF，Ｃ 2＝1μF，则Ｃ 1带电量为＿＿＿＿Ｃ，Ｃ２带电量为＿＿＿＿Ｃ。 2
