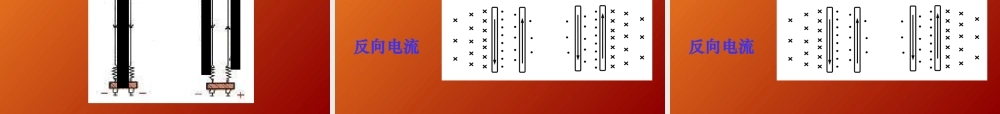

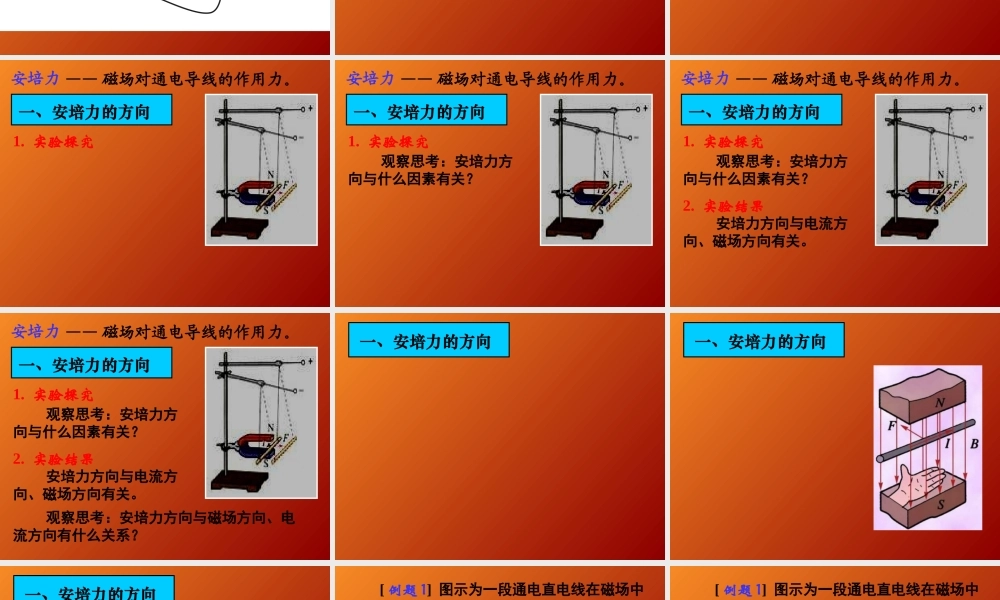

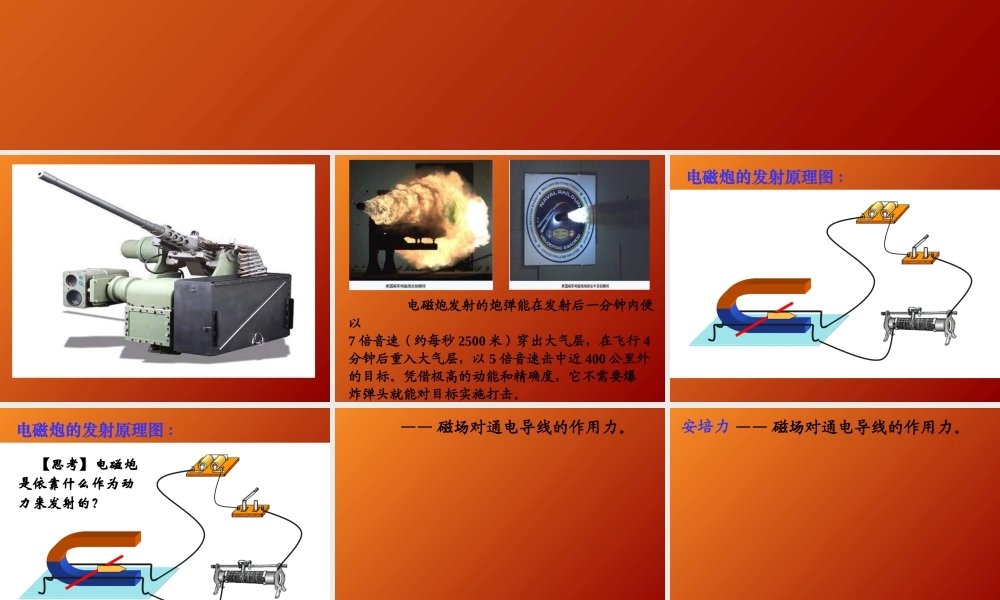

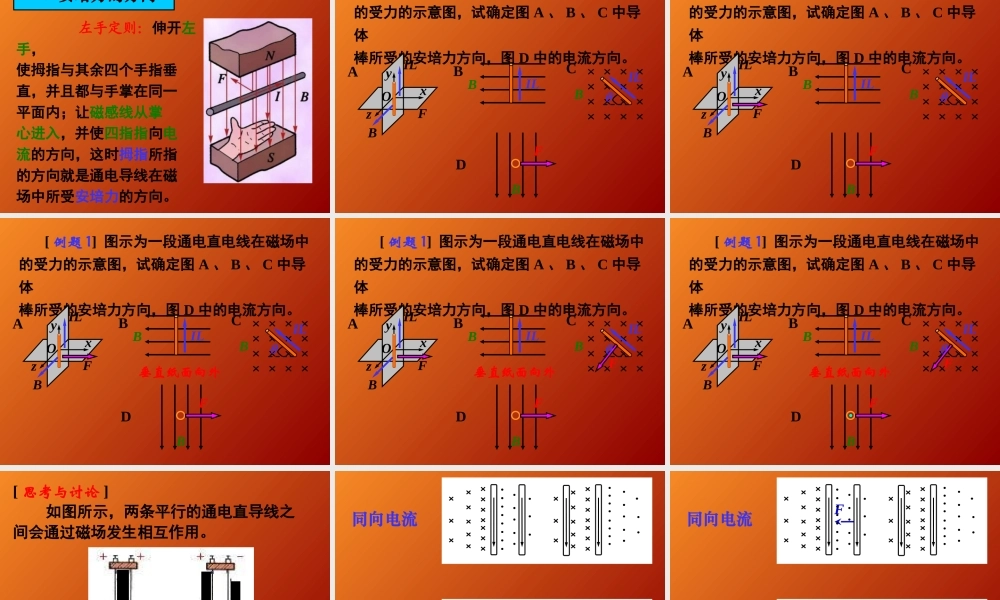

通电导线在磁场中受到的力电磁炮 电磁炮发射的炮弹能在发射后一分钟内便以7 倍音速（约每秒 2500 米）穿出大气层，在飞行 4分钟后重入大气层，以 5 倍音速击中近 400 公里外的目标。凭借极高的动能和精确度，它不需要爆炸弹头就能对目标实施打击。 电磁炮的发射原理图 : 【思考】电磁炮是依靠什么作为动力来发射的？电磁炮的发射原理图 :—— 磁场对通电导线的作用力。—— 磁场对通电导线的作用力。安培力—— 磁场对通电导线的作用力。1. 实验探究安培力一、安培力的方向—— 磁场对通电导线的作用力。1. 实验探究观察思考：安培力方向与什么因素有关？安培力一、安培力的方向—— 磁场对通电导线的作用力。1. 实验探究观察思考：安培力方向与什么因素有关？2. 实验结果安培力方向与电流方向、磁场方向有关。安培力一、安培力的方向—— 磁场对通电导线的作用力。1. 实验探究观察思考：安培力方向与什么因素有关？2. 实验结果安培力方向与电流方向、磁场方向有关。观察思考：安培力方向与磁场方向、电流方向有什么关系？安培力一、安培力的方向一、安培力的方向一、安培力的方向一、安培力的方向 左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。BILILBBF [ 例题 1] 图示为一段通电直电线在磁场中的受力的示意图，试确定图 A 、 B 、 C 中导体棒所受的安培力方向，图 D 中的电流方向。BCDxOzyILBFABILILBBF [ 例题 1] 图示为一段通电直电线在磁场中的受力的示意图，试确定图 A 、 B 、 C 中导体棒所受的安培力方向，图 D 中的电流方向。BCDxOzyILBFABILILBBF垂直纸面向外 [ 例题 1] 图示为一段通电直电线在磁场中的受力的示意图，试确定图 A 、 B 、 C 中导体棒所受的安培力方向，图 D 中的电流方向。BCDxOzyILBFABILILBBFF垂直纸面向外 [ 例题 1] 图示为一段通电直电线在磁场中的受力的示意图，试确定图 A 、 B 、 C 中导体棒所受的安培力方向，图 D 中的电流方向。BCDxOzyILBFABILILBBFF垂直纸面向外 [ 例题 1] 图示为一段通电直电线在磁场中的受力的示意图，试确定图 A 、 B 、 C 中导体棒所受的安培力方向，图 D 中的电流方向。BCDxOzyILBFA[ 思考与讨论 ]如图所示，两条平行的通电直导线之间会通过磁...
