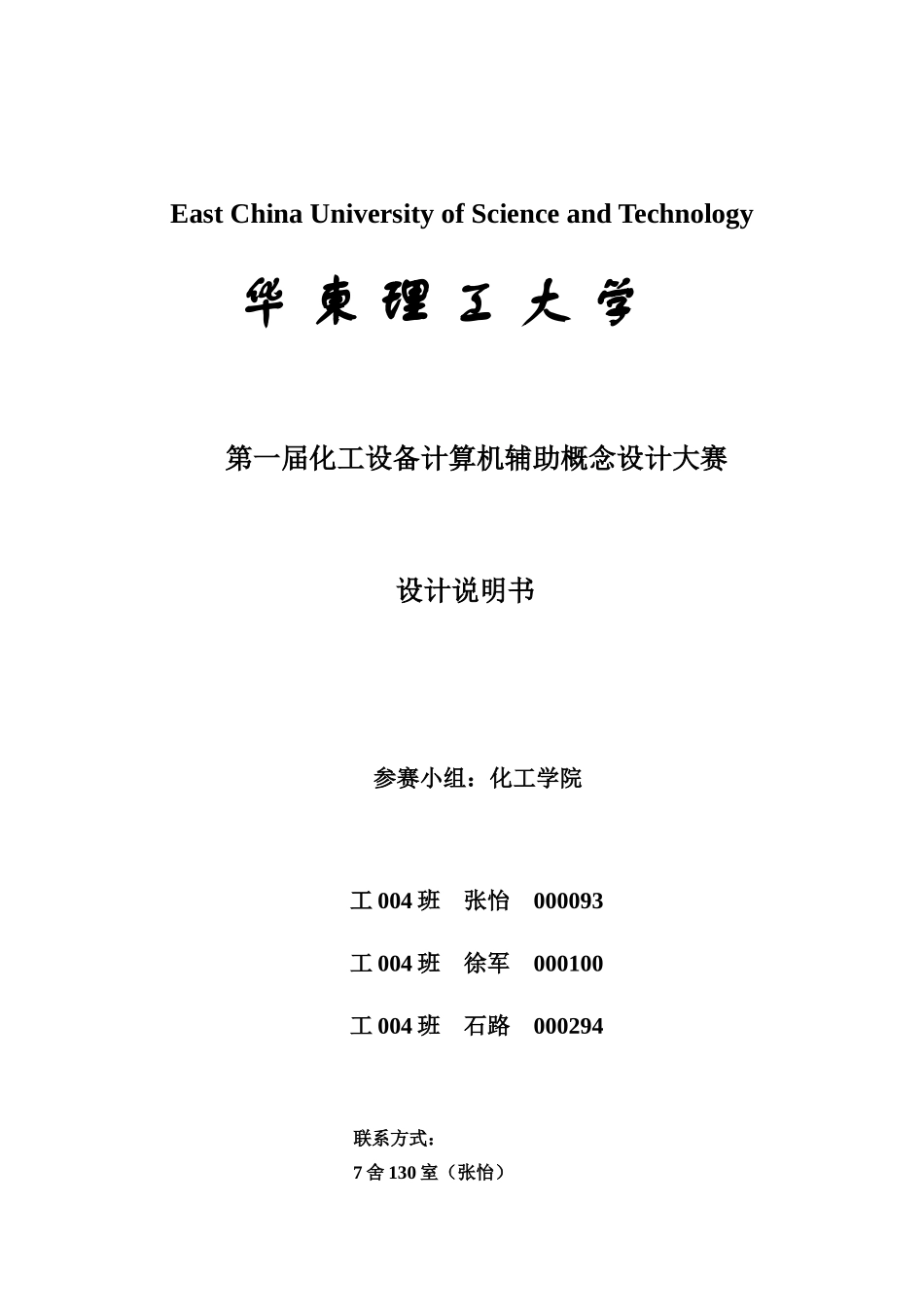

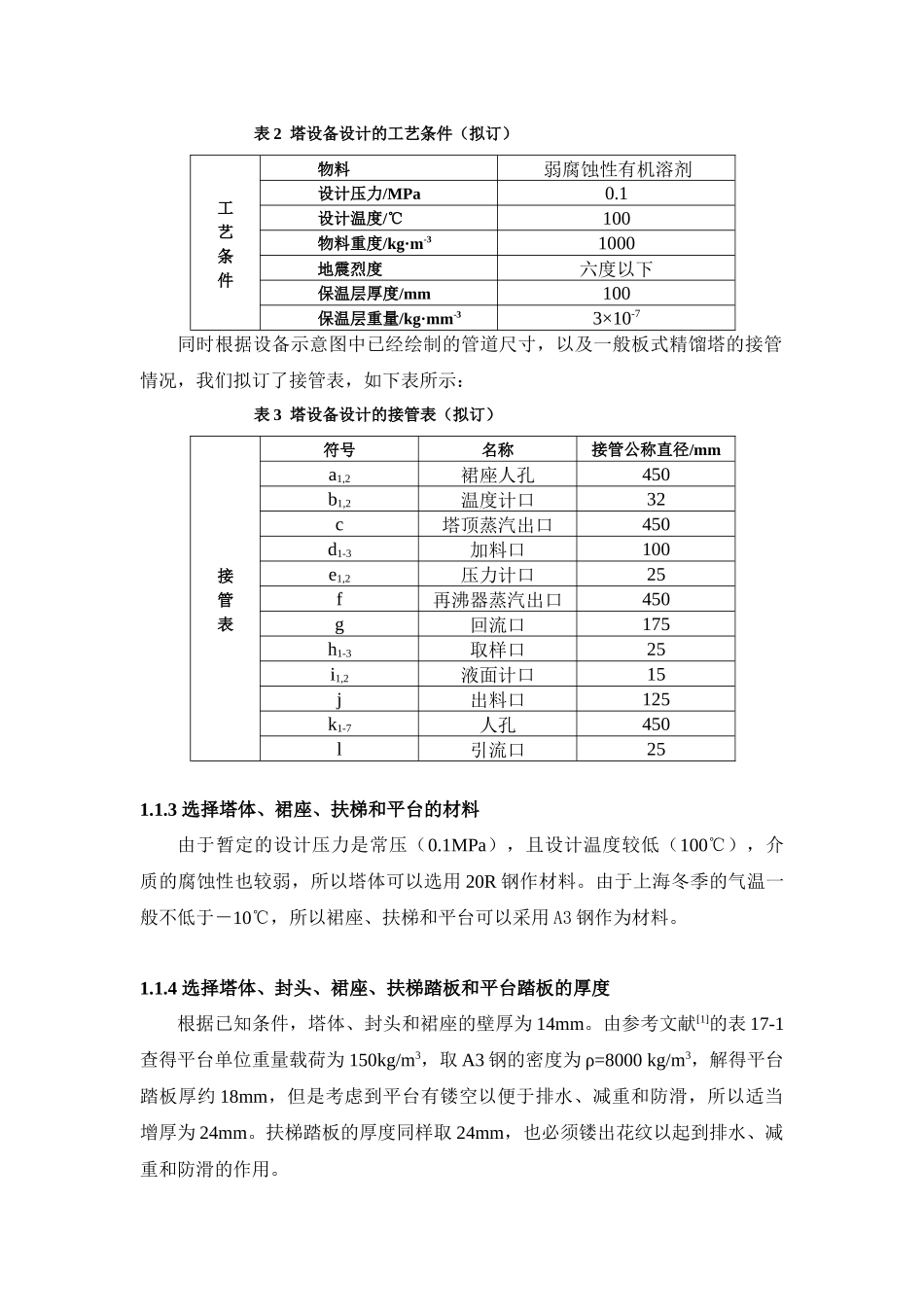

East China University of Science and Technology华 東 理 工 大 学第一届化工设备计算机辅助概念设计大赛设计说明书参赛小组:化工学院工 004 班 张怡 000093工 004 班 徐军 000100工 004 班 石路 000294联系方式:7 舍 130 室(张怡)Tel: 64244493手机: 13901664680定稿日期:2003/11/7前言: “化工设备的计算机辅助概念设计大赛”一出现,就使大家感到十分的新奇。由于我们大四学生即将面临升入研究生学习的新阶段。因此,我们想通过此次大赛来对我们大学四年来所学知识的具体使用与综合运用能力进行一次检验。希望诸位老师能对您的学生的不足和幼稚之处,多多地批评和指教。1. 塔设备的三维造型设计此次设计大赛要求之一是让各参赛小组对塔设备、扶梯和平台等进行合理美观的三维造型。因此,我们小组决定根据已知条件,利用参考文献,首先做塔设备等的相关设计计算,然后依据设计计算的具体结果分别在 Auto CAD 界面中绘制平面设计图和在 Solid Works 界面中绘制三维设计图。1.1 塔设备等的设计与计算1.1.1 已知条件在参赛材料中对塔设备已有一定的造型要求,如下表所示: 表 1 塔设备设计的已知条件塔类型板式塔精馏段塔径/mm1800塔高/mm34525提馏段塔径/mm2200壁厚/mm14裙座外径/mm26001.1.2 工艺条件与接管表在参赛材料中对除了上述的已标注尺寸外,其余没有要求,但是要进行塔设备的设计计算,必须有一定的工艺条件。所以我们小组根据一般情况拟定了工艺条件,如下表所示: 表 2 塔设备设计的工艺条件(拟订)工艺条件物料弱腐蚀性有机溶剂设计压力/MPa0.1设计温度/℃100物料重度/kg·m-31000地震烈度六度以下保温层厚度/mm100保温层重量/kg·mm-33×10-7同时根据设备示意图中已经绘制的管道尺寸,以及一般板式精馏塔的接管情况,我们拟订了接管表,如下表所示: 表 3 塔设备设计的接管表(拟订)接管表符号名称接管公称直径/mma1,2裙座人孔450b1,2温度计口32c塔顶蒸汽出口450d1-3加料口100e1,2压力计口25f再沸器蒸汽出口450g回流口175h1-3取样口25i1,2液面计口15j出料口125k1-7人孔450l引流口251.1.3 选择塔体、裙座、扶梯和平台的材料由于暂定的设计压力是常压(0.1MPa),且设计温度较低(100℃),介质的腐蚀性也较弱,所以塔体可以选用 20R 钢作材料。由于上海冬季的气温一般不低于-10℃,所以裙座、扶梯和平台可以采用 A3 钢作为材料。1.1.4 选择塔体、封头、裙座、扶梯...
