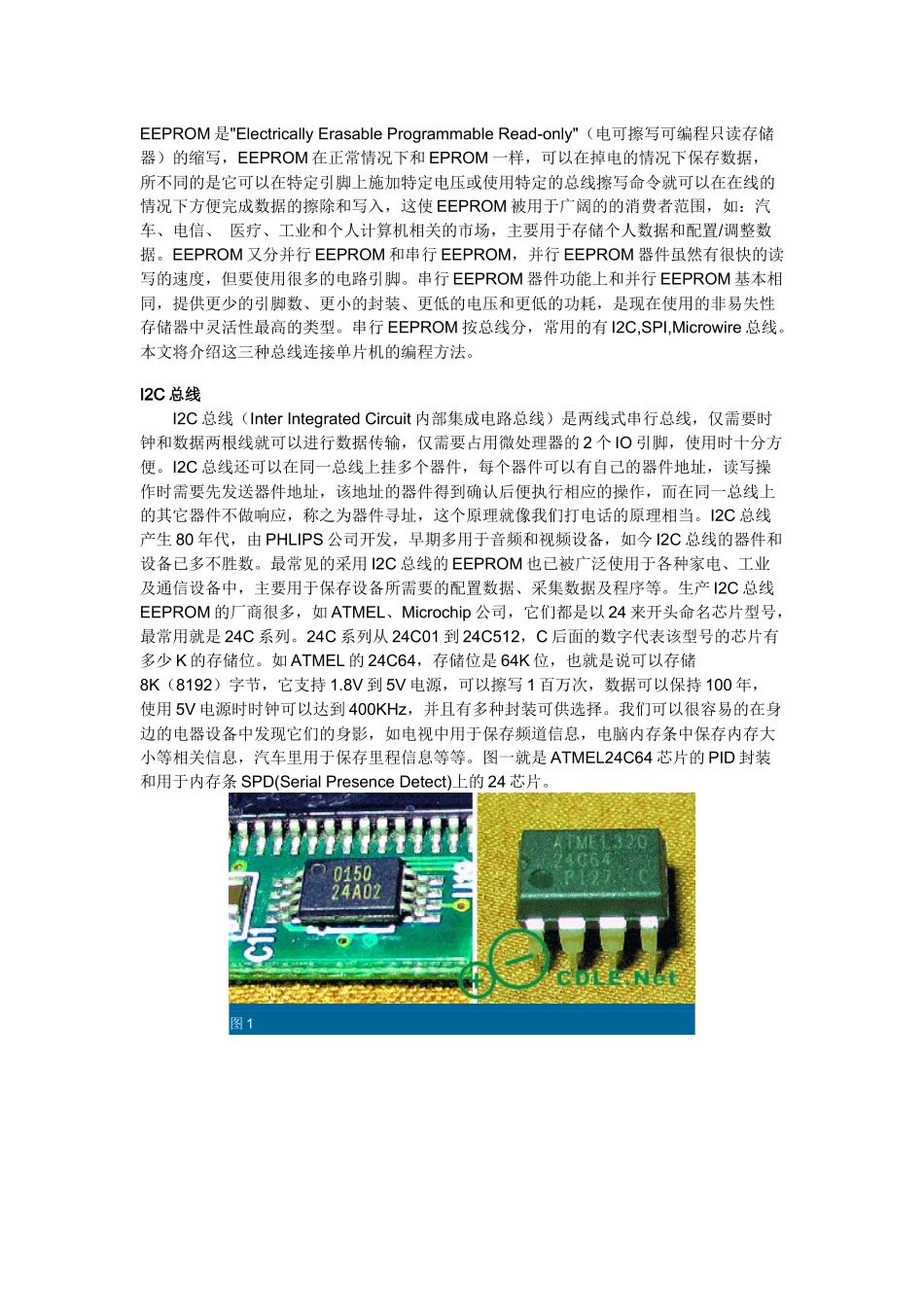

EEPROM 是"Electrically Erasable Programmable Read-only"(电可擦写可编程只读存储器)的缩写,EEPROM 在正常情况下和 EPROM 一样,可以在掉电的情况下保存数据,所不同的是它可以在特定引脚上施加特定电压或使用特定的总线擦写命令就可以在在线的情况下方便完成数据的擦除和写入,这使 EEPROM 被用于广阔的的消费者范围,如:汽车、电信、 医疗、工业和个人计算机相关的市场,主要用于存储个人数据和配置/调整数据。EEPROM 又分并行 EEPROM 和串行 EEPROM,并行 EEPROM 器件虽然有很快的读写的速度,但要使用很多的电路引脚。串行 EEPROM 器件功能上和并行 EEPROM 基本相同,提供更少的引脚数、更小的封装、更低的电压和更低的功耗,是现在使用的非易失性存储器中灵活性最高的类型。串行 EEPROM 按总线分,常用的有 I2C,SPI,Microwire 总线。本文将介绍这三种总线连接单片机的编程方法。I2C 总线 I2C 总线(Inter Integrated Circuit 内部集成电路总线)是两线式串行总线,仅需要时钟和数据两根线就可以进行数据传输,仅需要占用微处理器的 2 个 IO 引脚,使用时十分方便。I2C 总线还可以在同一总线上挂多个器件,每个器件可以有自己的器件地址,读写操作时需要先发送器件地址,该地址的器件得到确认后便执行相应的操作,而在同一总线上的其它器件不做响应,称之为器件寻址,这个原理就像我们打电话的原理相当。I2C 总线产生 80 年代,由 PHLIPS 公司开发,早期多用于音频和视频设备,如今 I2C 总线的器件和设备已多不胜数。最常见的采用 I2C 总线的 EEPROM 也已被广泛使用于各种家电、工业及通信设备中,主要用于保存设备所需要的配置数据、采集数据及程序等。生产 I2C 总线EEPROM 的厂商很多,如 ATMEL、Microchip 公司,它们都是以 24 来开头命名芯片型号,最常用就是 24C 系列。24C 系列从 24C01 到 24C512,C 后面的数字代表该型号的芯片有多少 K 的存储位。如 ATMEL 的 24C64,存储位是 64K 位,也就是说可以存储8K(8192)字节,它支持 1.8V 到 5V 电源,可以擦写 1 百万次,数据可以保持 100 年,使用 5V 电源时时钟可以达到 400KHz,并且有多种封装可供选择。我们可以很容易的在身边的电器设备中发现它们的身影,如电视中用于保存频道信息,电脑内存条中保存内存大小等相关信息,汽车里用于保存里程信息等等。图一就是 ATMEL24C64 芯片的 PID 封装...
