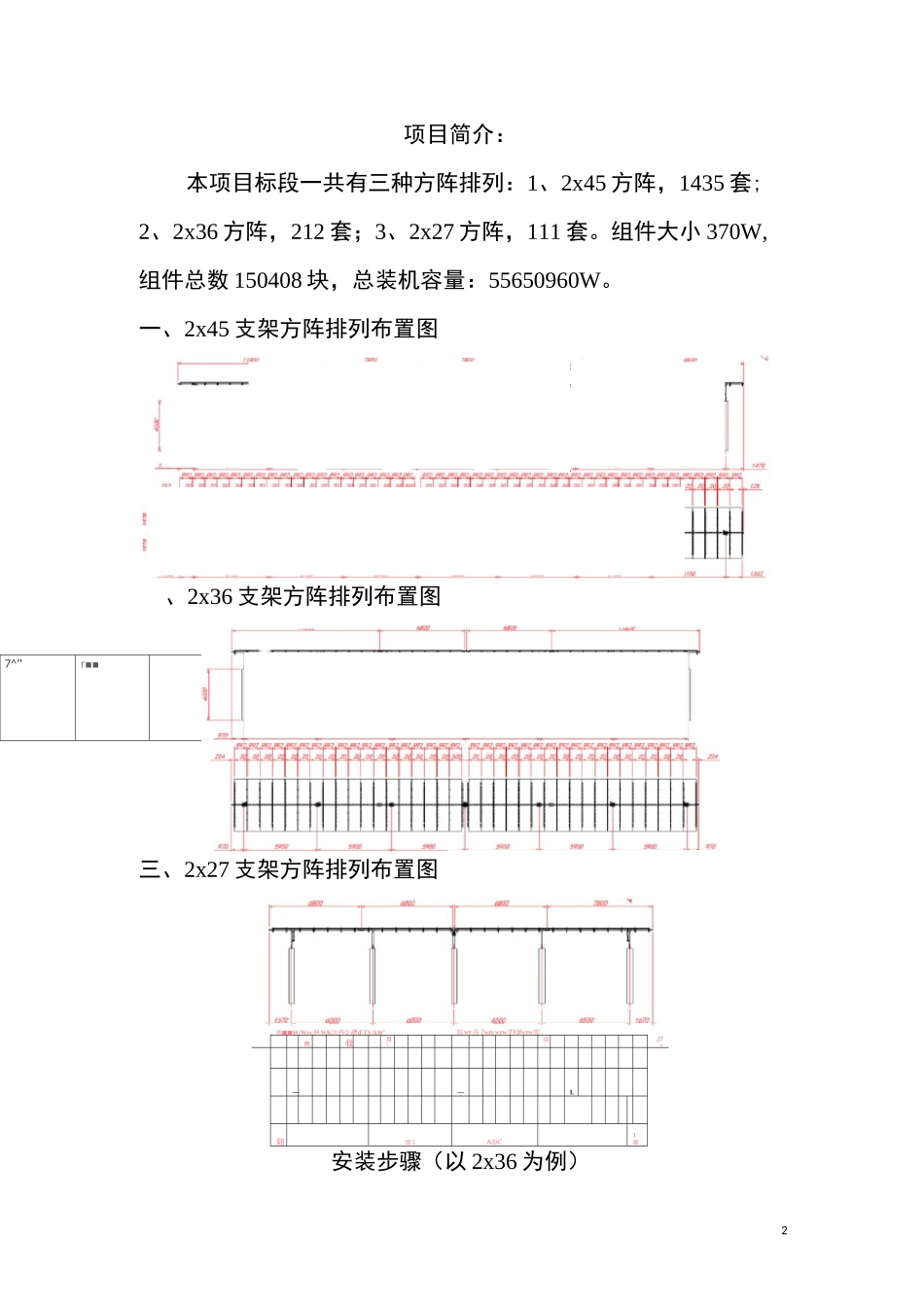

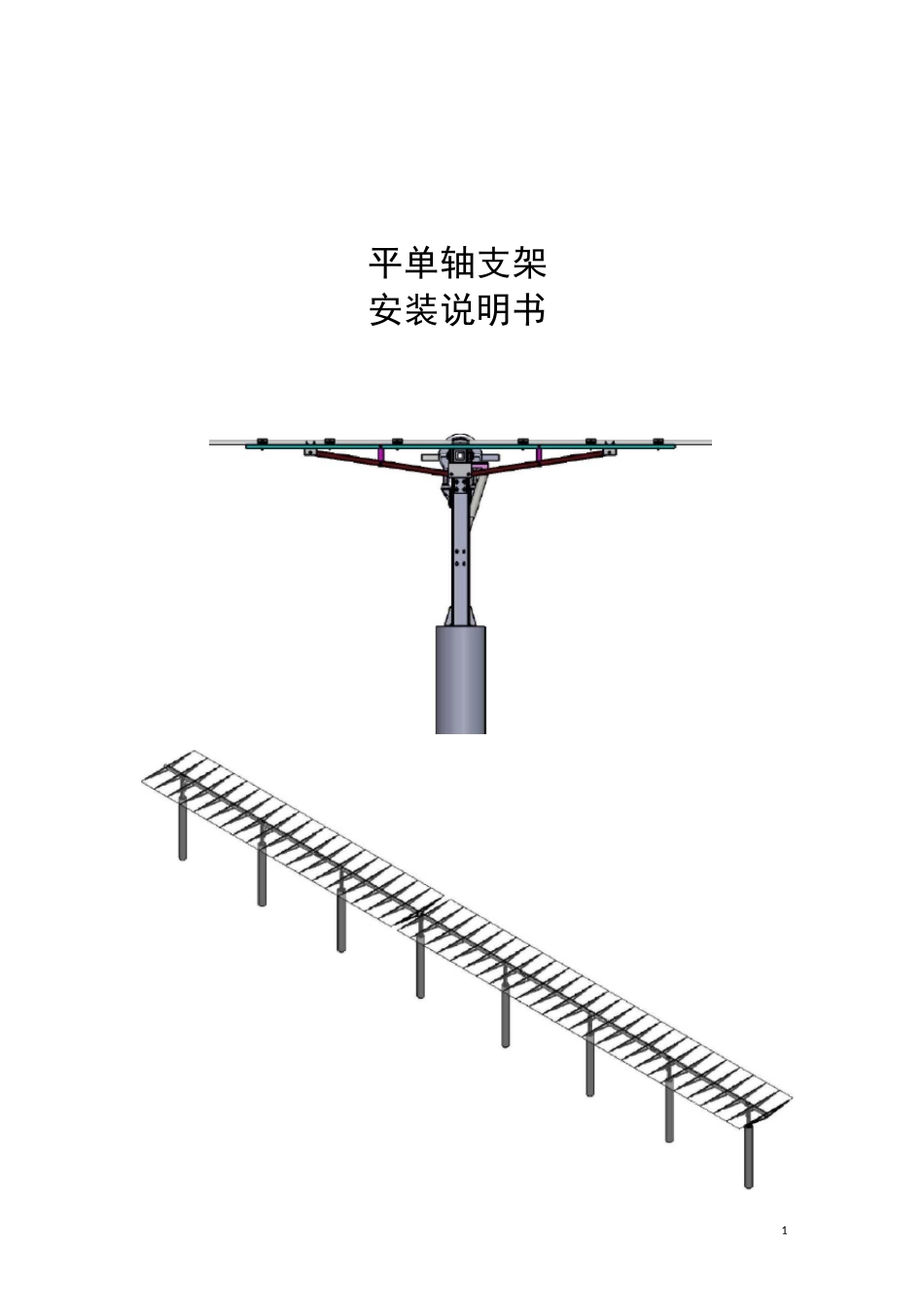

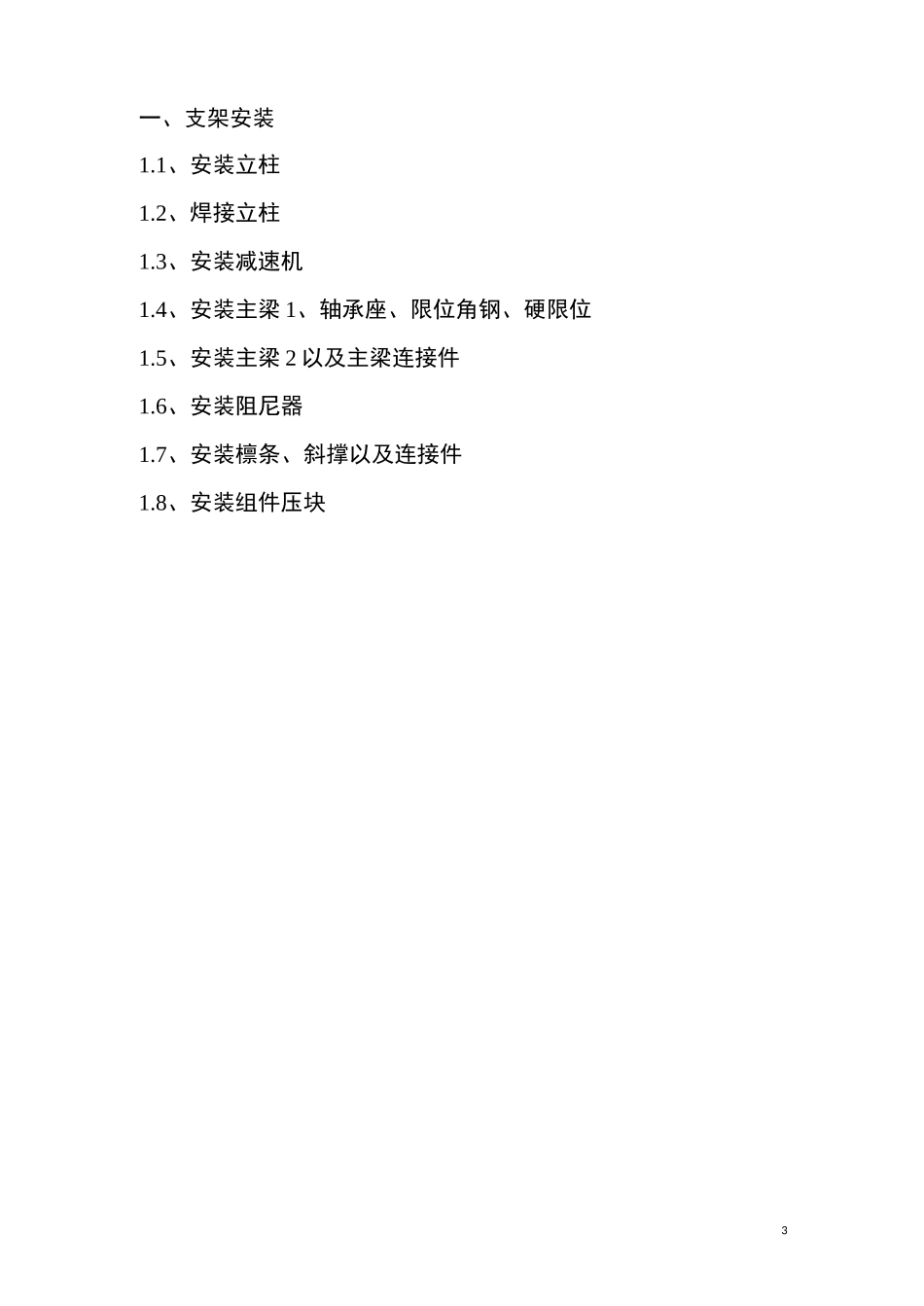

1平单轴支架安装说明书.'iW^[:1srA?titaj7^''r■■r[2项目简介：本项目标段一共有三种方阵排列：1、2x45 方阵，1435 套;2、2x36 方阵，212 套；3、2x27 方阵，111 套。组件大小 370W,组件总数 150408 块，总装机容量：55650960W。一、2x45 支架方阵排列布置图、2x36 支架方阵排列布置图三、2x27 支架方阵排列布置图他■■W/Wrv 册 WK!?/丹少禅 d-TV/kW1陀 wy 丹『wm-wzw/TVjfwzw/町席我.2耳1血1J77——L\鈕氓 3ASK11卿安装步骤（以 2x36 为例）3一、支架安装1.1、安装立柱1.2、焊接立柱1.3、安装减速机1.4、安装主梁 1、轴承座、限位角钢、硬限位1.5、安装主梁 2 以及主梁连接件1.6、安装阻尼器1.7、安装檩条、斜撑以及连接件1.8、安装组件压块支架立41.9、支架安装1.1、如图安装支架立柱、减速机立柱如上图所述：立柱 1、2、3、5、6、7 为支架立柱，4 为减速机立柱减速机立柱51.2、立柱与 PHC 管桩之间现场焊接，焊接牢固，焊接完现场防腐处理。glIM6注意：支架立柱、减速机立柱调节误差范围：土 30mm。71.3、安装减速机在减速机立柱上安装减速机支座，然后安装减速机2 跖也■沾81.4、安装主梁 1、轴承座、限位角钢、硬限位轴承座9jtU! 遊 da g “ =. 可 M' 讹联 . 101.5、安装主梁 2 以及主梁连接件（依次从左到右主梁 2、主梁 1、主梁 2、主梁 2）主梁安装完要进行调平，使主梁在同一水平线上111.6、安装阻尼器，单个方阵支架，最左右边各安装 2 个阻尼器（2x27 左右各一个，2x45 左右各两个）1.7、安装檩条、斜撑以及连接件JpJp严frJ陀.Jpi，沁■甲jflrzl.'P^J■钳2亿/pJWj/f-ffV冲匚抨EJWjfVI4啼预IG 1_J懵1131.8、安装组件压块安装组件时从中间往两侧安装，组件南北向间隔 20 毫米，东西向间隔 150mm到此支架组件都已经安装完毕，检查所有螺栓是否紧固。
