塔里木油田ZJ90钻机配套标准VIP免费

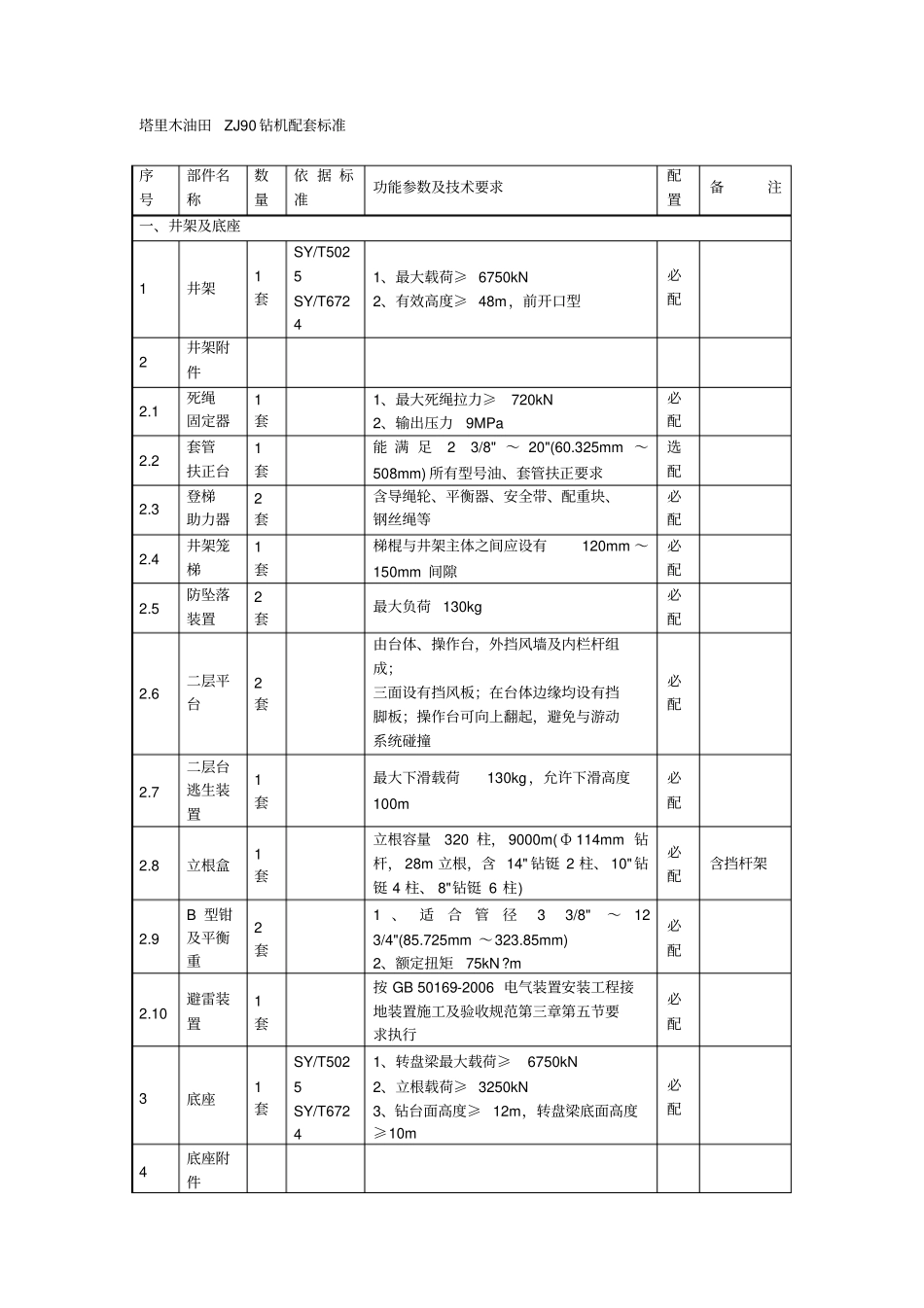

塔里木油田ZJ90钻机配套标准_第1页
1/9

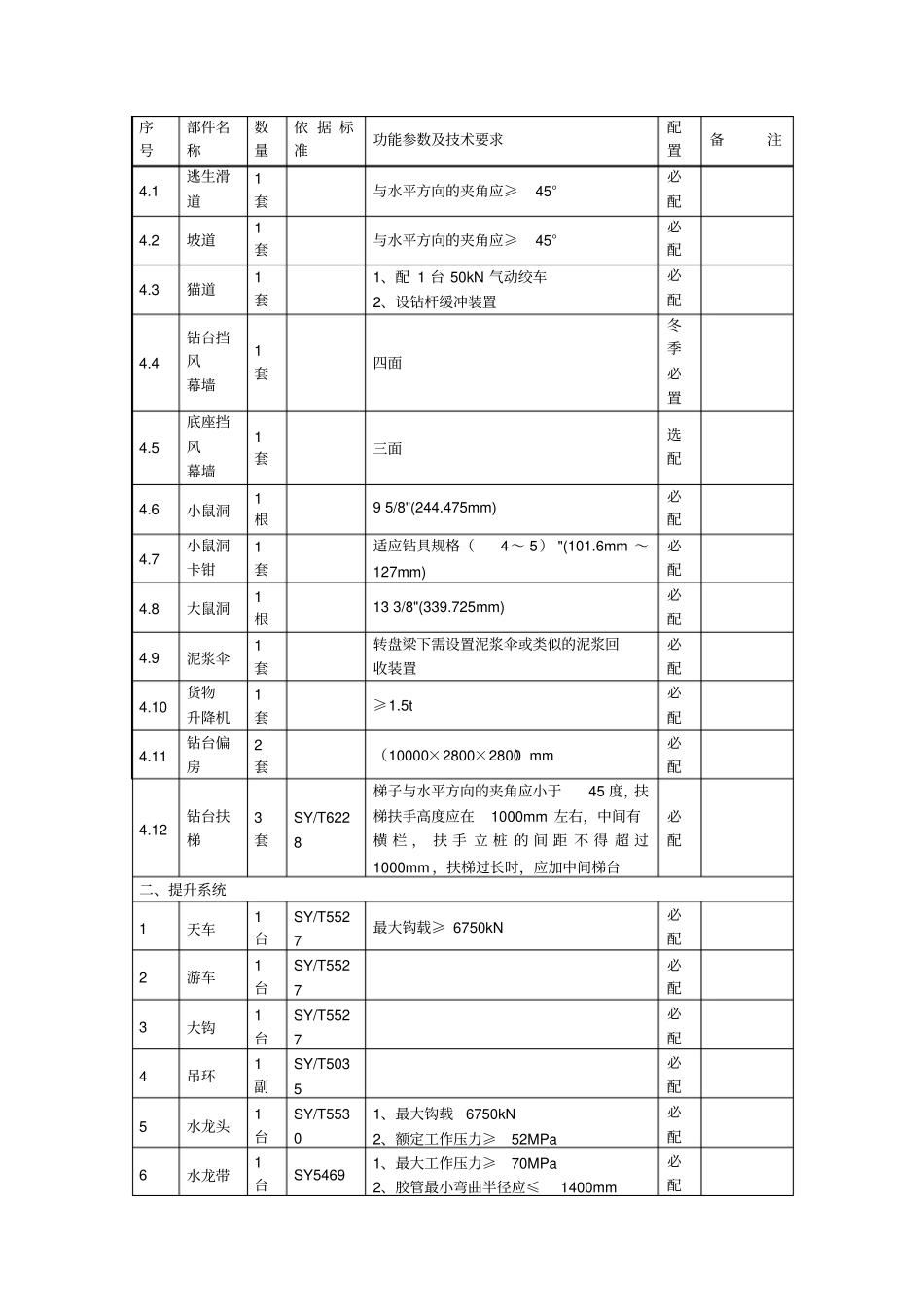

塔里木油田ZJ90钻机配套标准_第2页
2/9

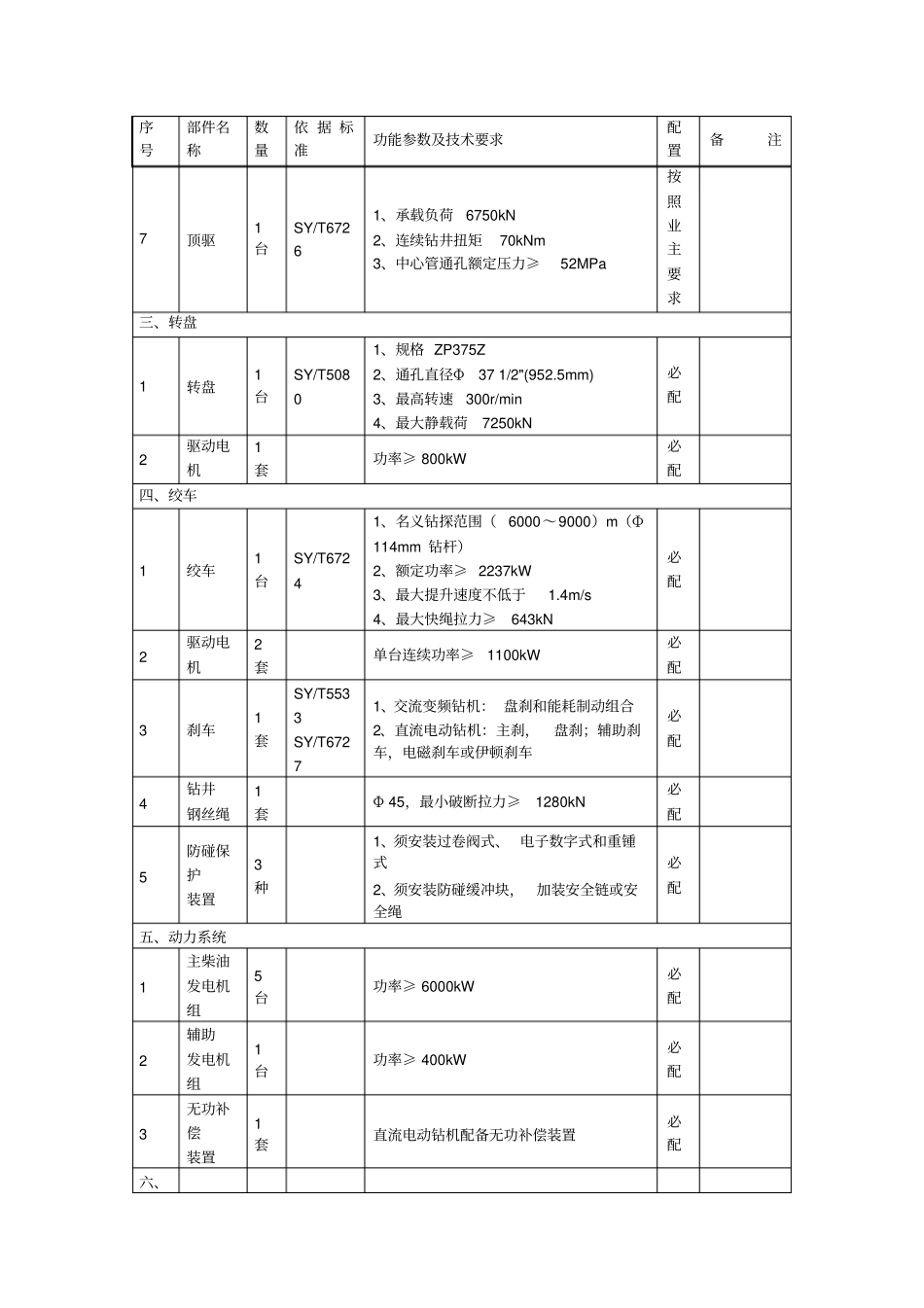

塔里木油田ZJ90钻机配套标准_第3页
3/9
塔里木油田ZJ90 钻机配套标准序号部件名称数量依 据 标准功能参数及技术要求配置备注一、井架及底座1井架1套SY/T5025SY/T67241、最大载荷≥ 6750kN2、有效高度≥ 48m,前开口型必配2井架附件2.1死绳固定器1套1、最大死绳拉力≥720kN2、输出压力9MPa必配2.2套管扶正台1套能 满 足2 3/8" ~ 20"(60.325mm ~508mm) 所有型号油、套管扶正要求选配2.3登梯助力器2套含导绳轮、平衡器、安全带、配重块、钢丝绳等必配2.4井架笼梯1套梯棍与井架主体之间应设有120mm ~150mm 间隙必配2.5防坠落装置2套最大负荷 130kg必配2.6二层平台2套由台体、操作台,外挡风墙及内栏杆组成;三面设有挡风板;在台体边缘均设有挡脚板;操作台可向上翻起,避免与游动系统碰撞必配2.7二层台逃生装置1套最大下滑载荷130kg,允许下滑高度100m 必配2.8立根盒1套立根容量320 柱, 9000m( Ф 114mm 钻杆, 28m 立根,含 14" 钻铤 2 柱、 10"钻铤 4 柱、 8"钻铤 6 柱) 必配含挡杆架2.9B 型钳及平衡重2套1 、适合管径3 3/8"~12 3/4"(85.725mm ~323.85mm)2、额定扭矩75kN?m必配2.10 避雷装置1套按 GB 50169-2006 电气装置安装工程接地装置施工及验收规范第三章第五节要求执行必配3底座1套SY/T5025SY/T67241、转盘梁最大载荷≥6750kN2、立根载荷≥ 3250kN3、钻台面高度≥ 12m,转盘梁底面高度≥10m必配4底座附件序号部件名称数量依 据 标准功能参数及技术要求配置备注4.1逃生滑道1套与水平方向的夹角应≥45°必配4.2坡道1套与水平方向的夹角应≥45°必配4.3猫道1套1、配 1 台 50kN 气动绞车2、设钻杆缓冲装置必配4.4钻台挡风幕墙1套四面冬季必置4.5底座挡风幕墙1套三面选配4.6小鼠洞1根9 5/8"(244.475mm)必配4.7小鼠洞卡钳1套适应钻具规格(4~ 5) "(101.6mm ~127mm)必配4.8大鼠洞1根13 3/8"(339.725mm)必配4.9泥浆伞1套转盘梁下需设置泥浆伞或类似的泥浆回收装置必配4.10货物升降机1套≥1.5t必配4.11钻台偏房2套(10000×2800×2800)mm必配4.12钻台扶梯3套SY/T6228梯子与水平方向的夹角应小于45 度,扶梯扶手高度应在1000mm 左右,中间有横 栏 , 扶 手 立 桩 的 间 距 不 得 超 过1000mm ,扶梯过长时,应加中间梯台必配二、提升系统1天车1台SY/T5527最大钩载≥ 6750kN必配2游车1台SY/T5527必配3大钩1台SY/T5527必配4吊环1副SY/T5035必配5水龙头1台SY/T55301、最大钩载6750kN2、额定工作压力≥52MPa...
