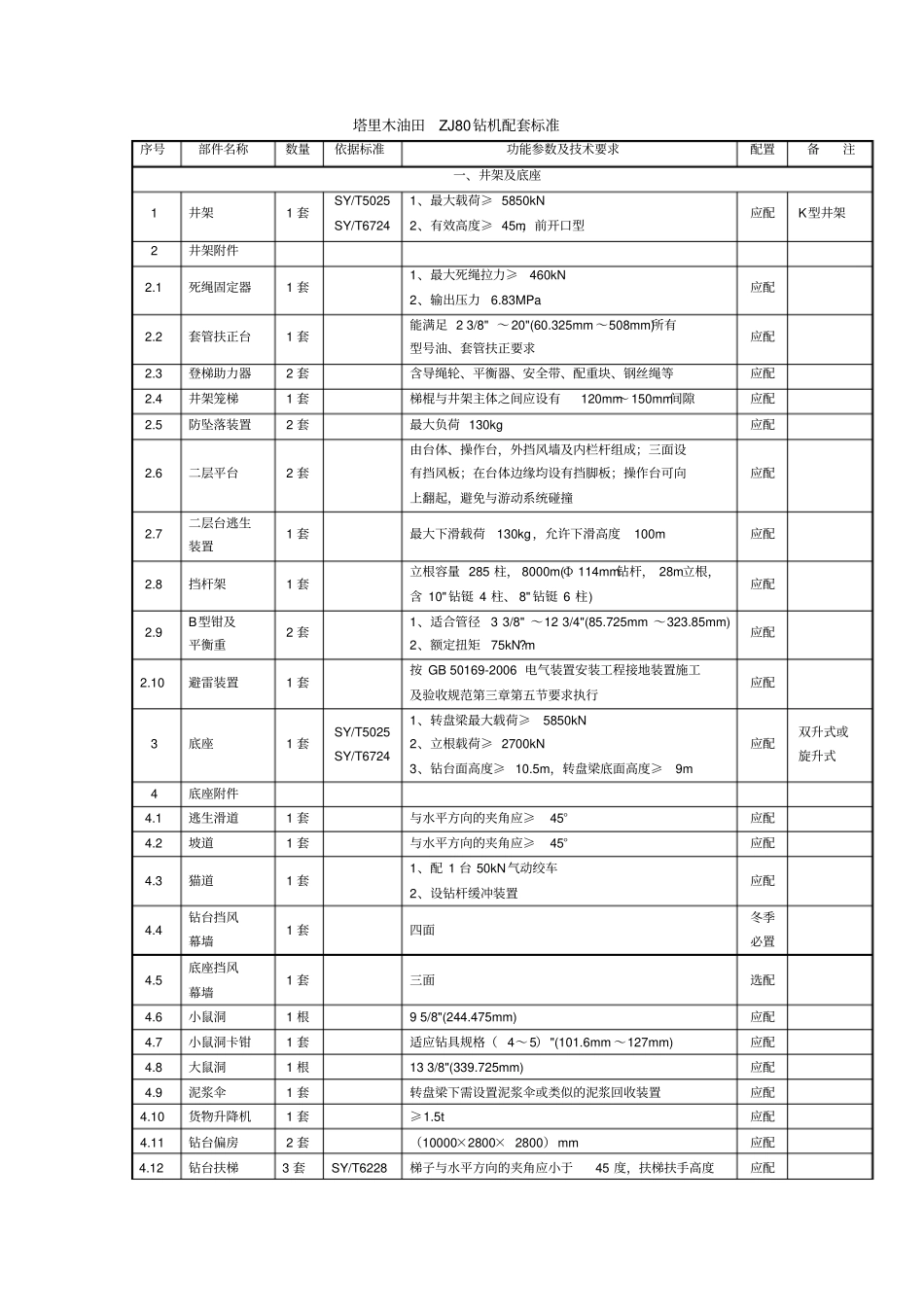

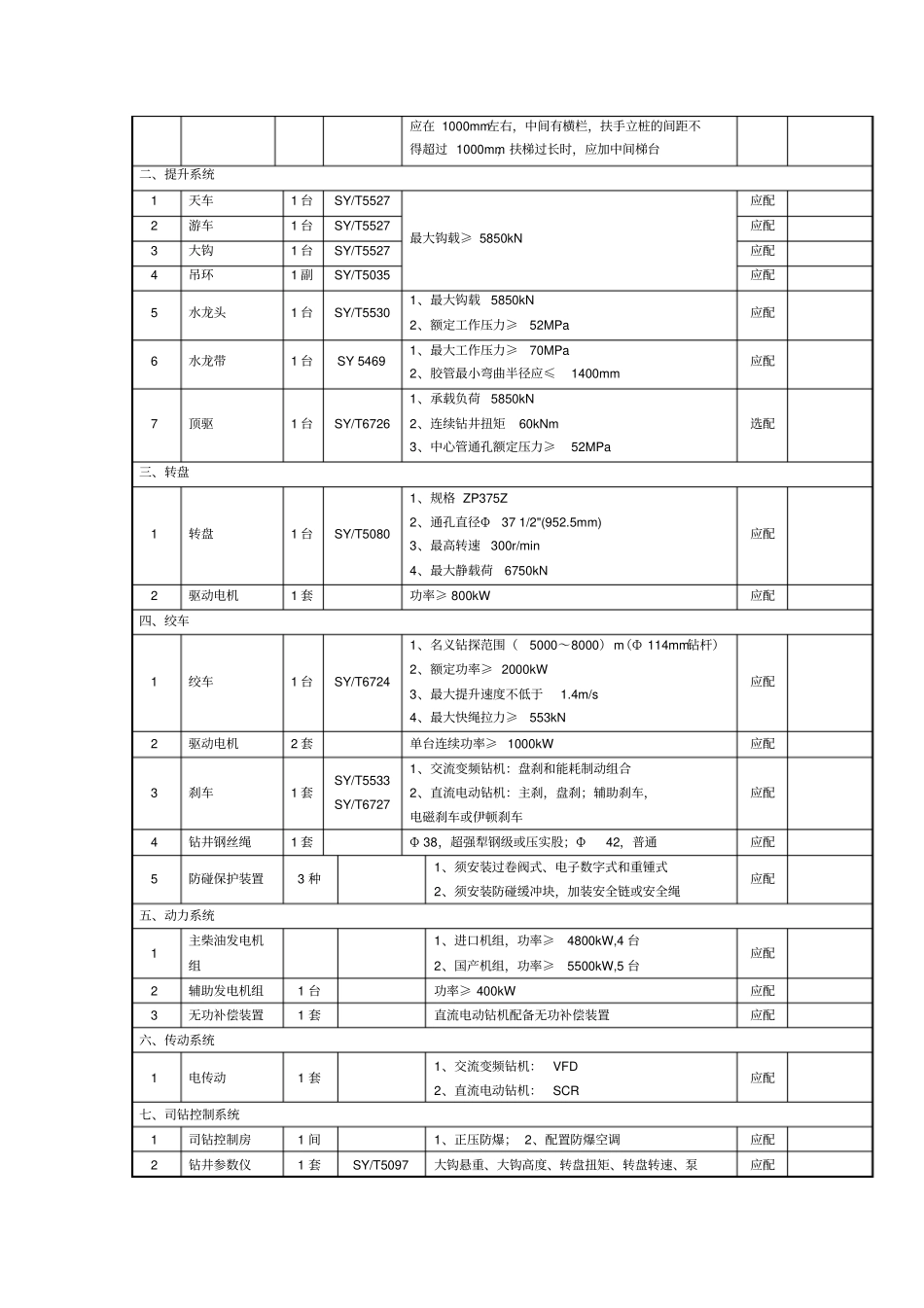

塔里木油田ZJ80钻机配套标准序号部件名称数量依据标准功能参数及技术要求配置备注一、井架及底座1 井架1 套SY/T5025 SY/T6724 1、最大载荷≥ 5850kN 2、有效高度≥ 45m，前开口型应配K型井架2 井架附件2.1 死绳固定器1 套1、最大死绳拉力≥460kN 2、输出压力6.83MPa应配2.2 套管扶正台1 套能满足 2 3/8" ～ 20"(60.325mm ～508mm)所有型号油、套管扶正要求应配2.3 登梯助力器2 套含导绳轮、平衡器、安全带、配重块、钢丝绳等应配2.4 井架笼梯1 套梯棍与井架主体之间应设有120mm～ 150mm间隙应配2.5 防坠落装置2 套最大负荷 130kg 应配2.6 二层平台2 套由台体、操作台，外挡风墙及内栏杆组成；三面设有挡风板；在台体边缘均设有挡脚板；操作台可向上翻起，避免与游动系统碰撞应配2.7 二层台逃生装置1 套最大下滑载荷130kg，允许下滑高度100m 应配2.8 挡杆架1 套立根容量 285 柱， 8000m(Ф 114mm钻杆， 28m立根，含 10"钻铤 4 柱、 8" 钻铤 6 柱) 应配2.9 B型钳及平衡重2 套1、适合管径3 3/8" ～12 3/4"(85.725mm ～323.85mm) 2、额定扭矩75kN?m 应配2.10 避雷装置1 套按 GB 50169-2006 电气装置安装工程接地装置施工及验收规范第三章第五节要求执行应配3 底座1 套SY/T5025 SY/T6724 1、转盘梁最大载荷≥5850kN 2、立根载荷≥ 2700kN 3、钻台面高度≥ 10.5m，转盘梁底面高度≥9m 应配双升式或旋升式4 底座附件4.1 逃生滑道1 套与水平方向的夹角应≥45°应配4.2 坡道1 套与水平方向的夹角应≥45°应配4.3 猫道1 套1、配 1 台 50kN气动绞车2、设钻杆缓冲装置应配4.4 钻台挡风幕墙1 套四面冬季必置4.5 底座挡风幕墙1 套三面选配4.6 小鼠洞1 根9 5/8"(244.475mm) 应配4.7 小鼠洞卡钳1 套适应钻具规格（ 4～ 5） "(101.6mm ～127mm) 应配4.8 大鼠洞1 根13 3/8"(339.725mm) 应配4.9 泥浆伞1 套转盘梁下需设置泥浆伞或类似的泥浆回收装置应配4.10 货物升降机1 套≥1.5t 应配4.11 钻台偏房2 套（10000×2800× 2800） mm 应配4.12 钻台扶梯3 套SY/T6228 梯子与水平方向的夹角应小于45 度，扶梯扶手高度应配应在 1000mm左右，中间有横栏，扶手立桩的间距不得超过 1000mm，扶梯过长时，应加中间梯台二、提升系统1 天车1 台SY/T5527 最大钩载≥ 5850kN 应配2 游车1 台SY/T5527 应配3 大钩1 台SY/T5527 应配4 吊环1 副SY/T503...
