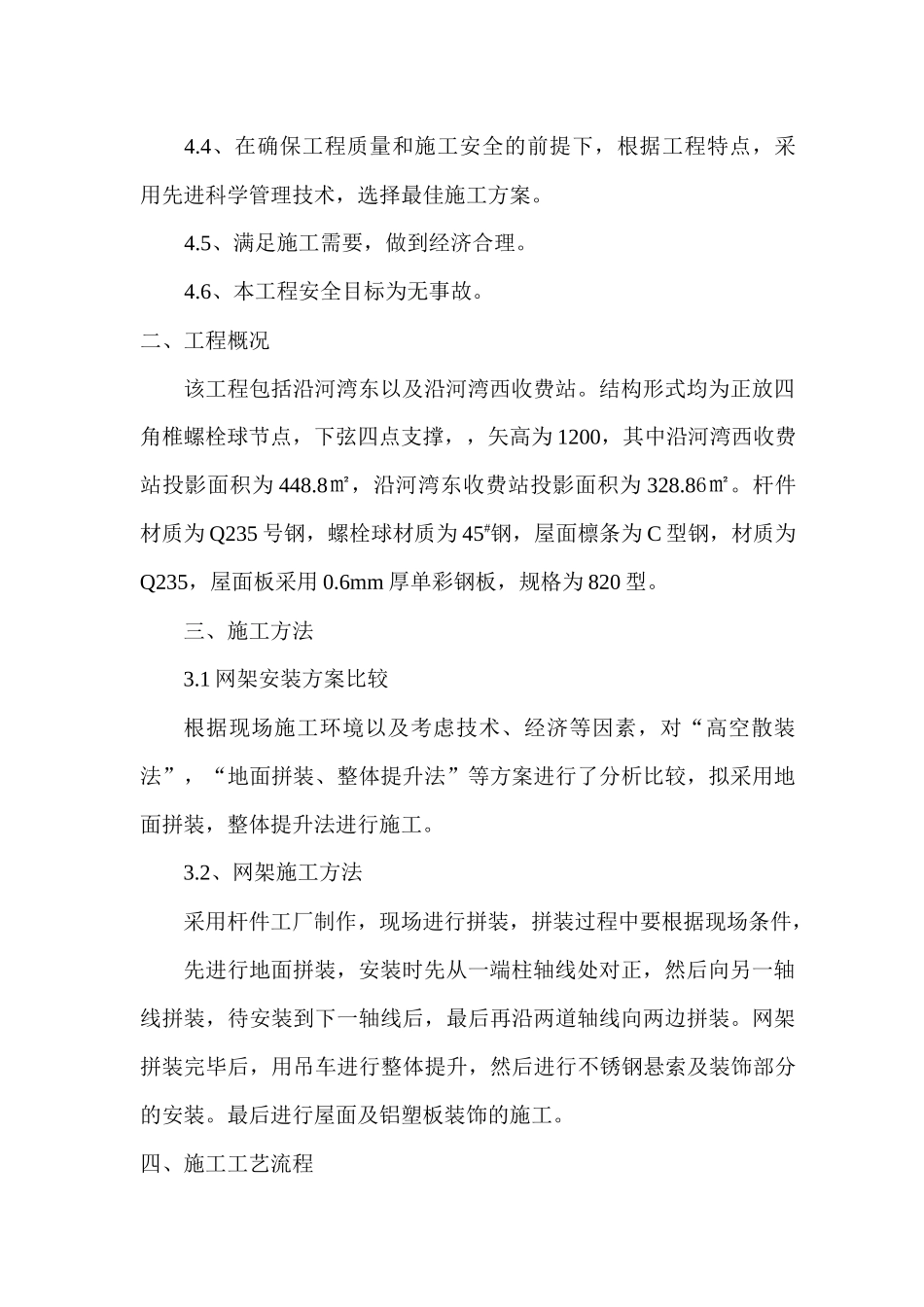

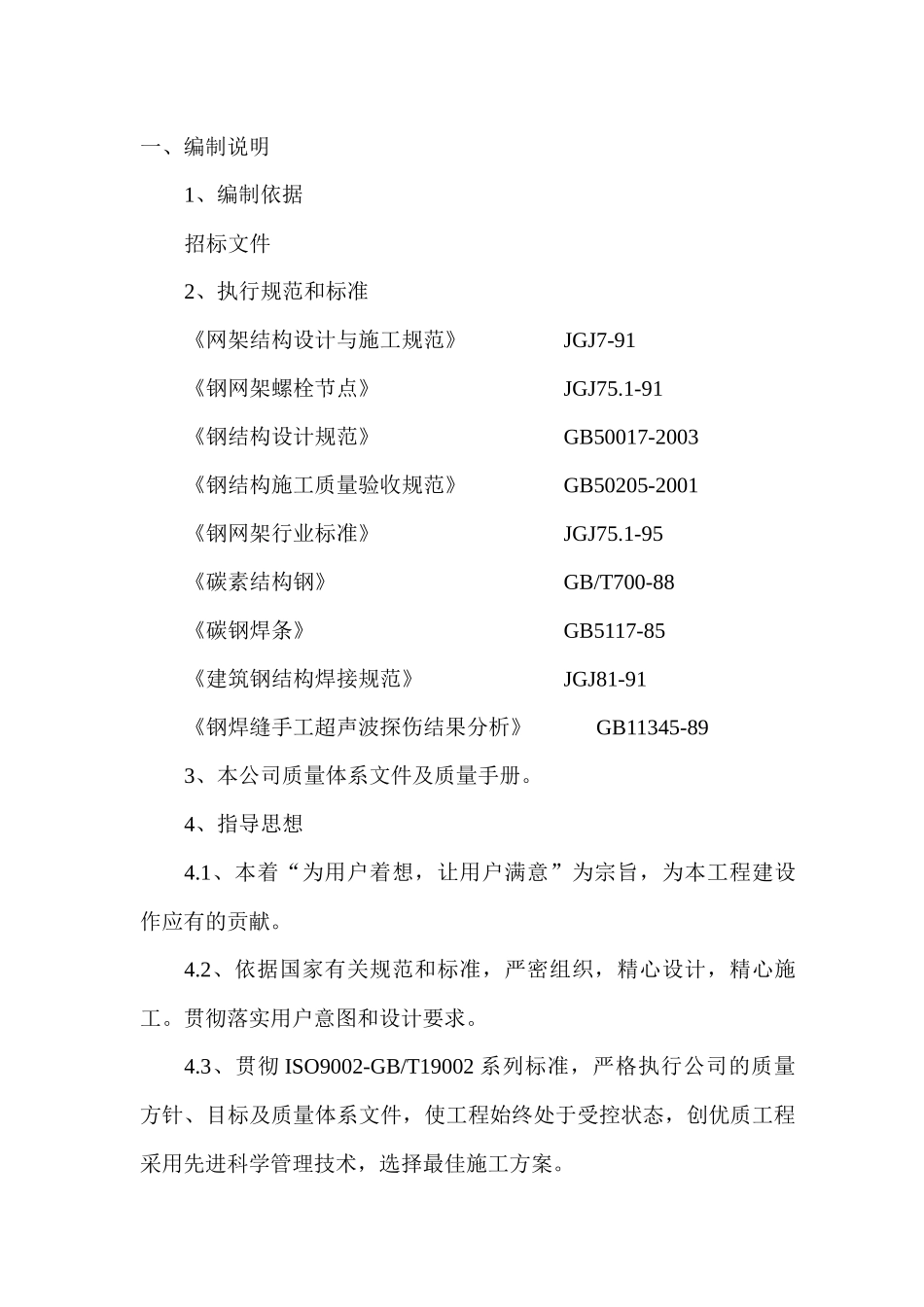

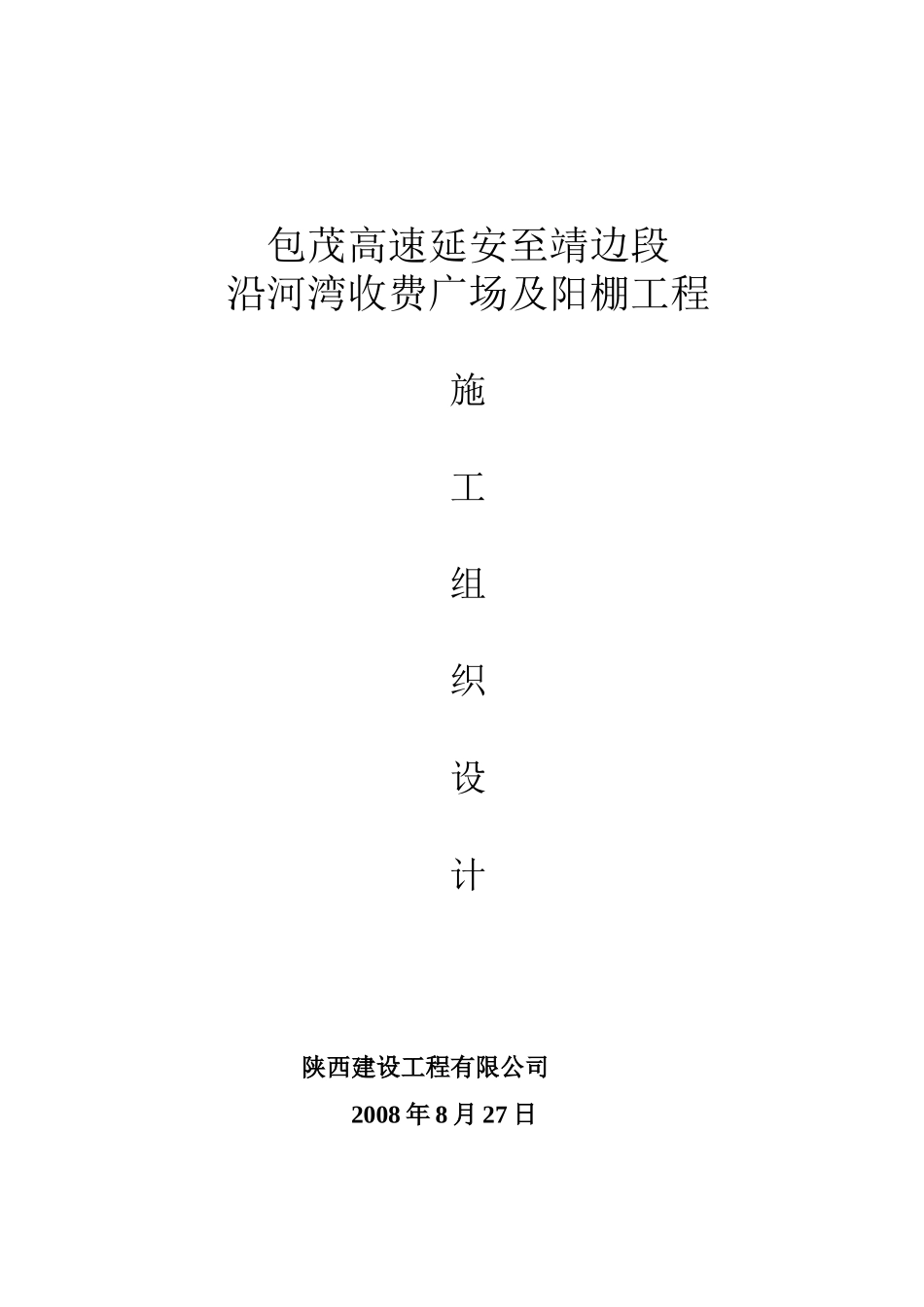

包茂高速延安至靖边段沿河湾收费广场及阳棚工程施工组织设计陕西建设工程有限公司2008 年 8 月 27 日一、编制说明1、编制依据招标文件2、执行规范和标准《网架结构设计与施工规范》JGJ7-91《钢网架螺栓节点》JGJ75.1-91《钢结构设计规范》GB50017-2003《钢结构施工质量验收规范》GB50205-2001《钢网架行业标准》JGJ75.1-95《碳素结构钢》GB/T700-88《碳钢焊条》GB5117-85《建筑钢结构焊接规范》JGJ81-91《钢焊缝手工超声波探伤结果分析》GB11345-893、本公司质量体系文件及质量手册。4、指导思想4.1、本着“为用户着想，让用户满意”为宗旨，为本工程建设作应有的贡献。4.2、依据国家有关规范和标准，严密组织，精心设计，精心施工。贯彻落实用户意图和设计要求。4.3、贯彻 ISO9002-GB/T19002 系列标准，严格执行公司的质量方针、目标及质量体系文件，使工程始终处于受控状态，创优质工程采用先进科学管理技术，选择最佳施工方案。4.4、在确保工程质量和施工安全的前提下，根据工程特点，采用先进科学管理技术，选择最佳施工方案。4.5、满足施工需要，做到经济合理。4.6、本工程安全目标为无事故。二、工程概况该工程包括沿河湾东以及沿河湾西收费站。结构形式均为正放四角椎螺栓球节点，下弦四点支撑，，矢高为 1200，其中沿河湾西收费站投影面积为 448.8㎡，沿河湾东收费站投影面积为 328.86㎡。杆件材质为 Q235 号钢，螺栓球材质为 45#钢，屋面檩条为 C 型钢，材质为Q235，屋面板采用 0.6mm 厚单彩钢板，规格为 820 型。三、施工方法3.1 网架安装方案比较根据现场施工环境以及考虑技术、经济等因素，对“高空散装法”，“地面拼装、整体提升法”等方案进行了分析比较，拟采用地面拼装，整体提升法进行施工。3.2、网架施工方法采用杆件工厂制作，现场进行拼装，拼装过程中要根据现场条件，先进行地面拼装，安装时先从一端柱轴线处对正，然后向另一轴线拼装，待安装到下一轴线后，最后再沿两道轴线向两边拼装。网架拼装完毕后，用吊车进行整体提升，然后进行不锈钢悬索及装饰部分的安装。最后进行屋面及铝塑板装饰的施工。四、施工工艺流程1、施工流程框图2、施工准备2.1、技术准备2.1.1、熟悉图纸，组织技术人员进行图纸自审，提出问题，以便在设计交底或图纸会审中了解清楚。机具及周转材料进场图纸会审、设计交底测量放线杆件制作原材料进厂检验喷砂除锈喷防锈漆螺栓球制作拼装下弦杆腹杆拼装上弦安装檩条安装屋面水槽、墙...
