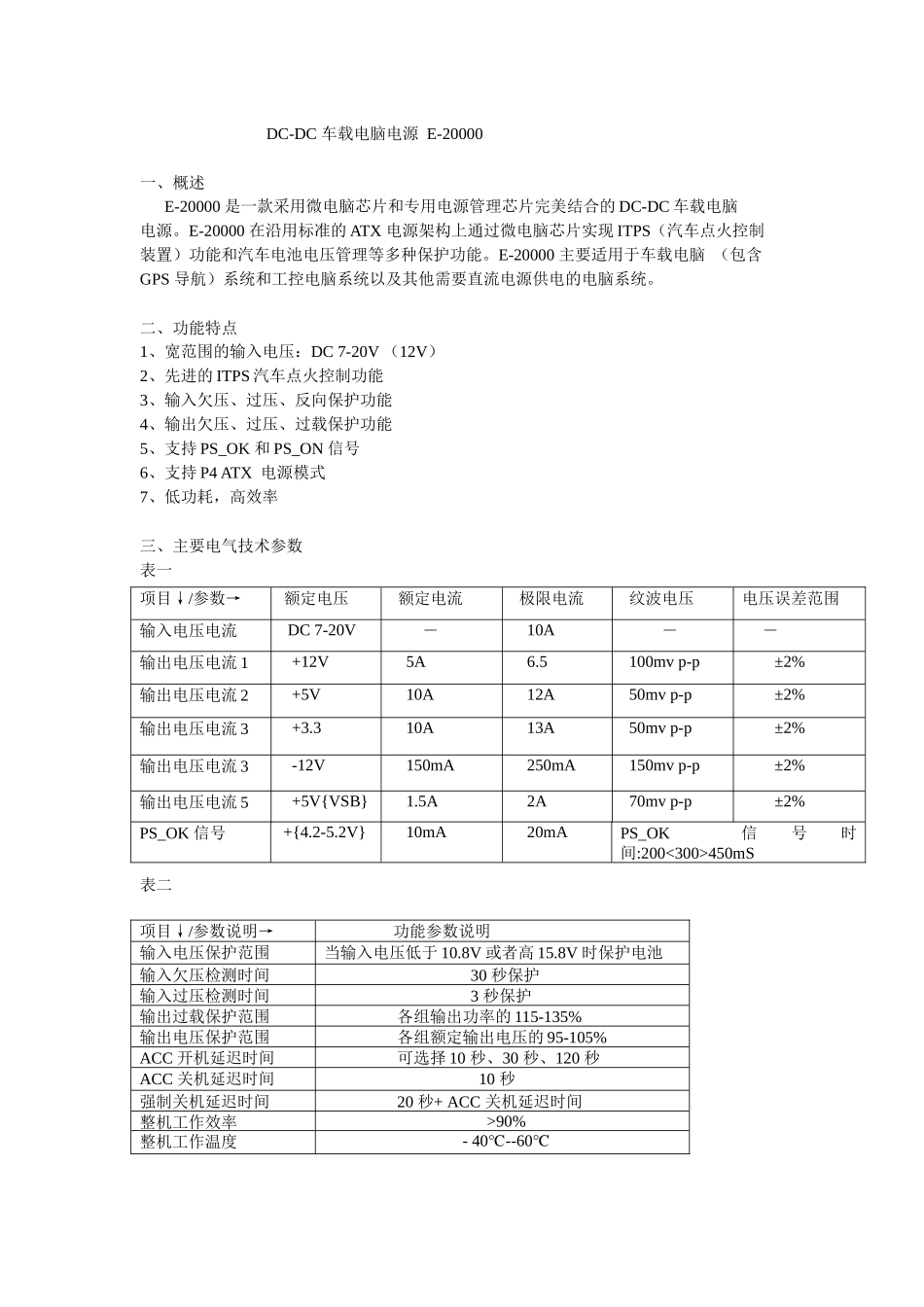

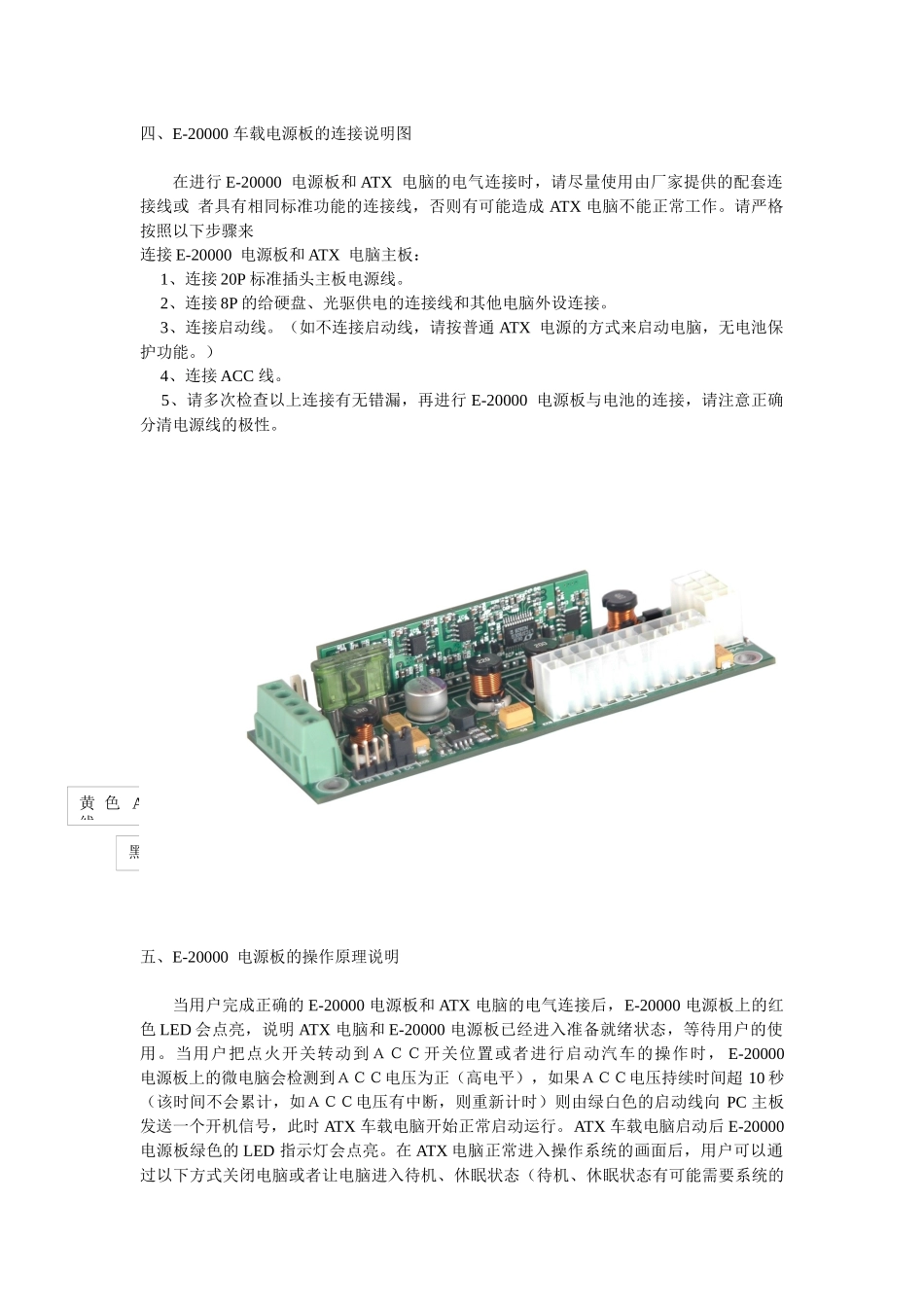

DC-DC 车载电脑电源 E-20000 一、概述 E-20000 是一款采用微电脑芯片和专用电源管理芯片完美结合的 DC-DC 车载电脑 电源。E-20000 在沿用标准的 ATX 电源架构上通过微电脑芯片实现 ITPS（汽车点火控制 装置）功能和汽车电池电压管理等多种保护功能。E-20000 主要适用于车载电脑 （包含 GPS 导航）系统和工控电脑系统以及其他需要直流电源供电的电脑系统。 二、功能特点 1、宽范围的输入电压：DC 7-20V （12V） 2、先进的 ITPS 汽车点火控制功能 3、输入欠压、过压、反向保护功能 4、输出欠压、过压、过载保护功能 5、支持 PS_OK 和 PS_ON 信号 6、支持 P4 ATX 电源模式7、低功耗，高效率 三、主要电气技术参数 表一表二项目↓/参数→ 额定电压 额定电流 极限电流 纹波电压电压误差范围输入电压电流 DC 7-20V － 10A － －输出电压电流 1 +12V 5A 6.5 100mv p-p±2%输出电压电流 2 +5V 10A 12A 50mv p-p±2%输出电压电流 3 +3.3 10A 13A 50mv p-p±2%输出电压电流 3 -12V 150mA 250mA 150mv p-p±2%输出电压电流 5 +5V{VSB} 1.5A 2A 70mv p-p ±2%PS_OK 信号 +{4.2-5.2V} 10mA 20mAPS_OK 信号时间:200<300>450mS项目↓/参数说明→ 功能参数说明输入电压保护范围当输入电压低于 10.8V 或者高 15.8V 时保护电池输入欠压检测时间30 秒保护输入过压检测时间3 秒保护输出过载保护范围各组输出功率的 115-135%输出电压保护范围各组额定输出电压的 95-105%ACC 开机延迟时间可选择 10 秒、30 秒、120 秒ACC 关机延迟时间10 秒强制关机延迟时间20 秒+ ACC 关机延迟时间整机工作效率 >90%整机工作温度- 40--60℃℃四、E-20000 车载电源板的连接说明图 在进行 E-20000 电源板和 ATX 电脑的电气连接时，请尽量使用由厂家提供的配套连接线或 者具有相同标准功能的连接线，否则有可能造成 ATX 电脑不能正常工作。请严格按照以下步骤来 连接 E-20000 电源板和 ATX 电脑主板： 1、连接 20P 标准插头主板电源线。 2、连接 8P 的给硬盘、光驱供电的连接线和其他电脑外设连接。 3、连接启动线。（如不连接启动线，请按普通 ATX 电源的方式来启动电脑，无电池保护功能。） 4、连接 ACC 线。 5、请多次检查以上连接有无错漏，再进行 E-20000 电源板与电池的连接，请注意正确分清电源线的极性。 五、E-20000 电源板的操作原理说...
