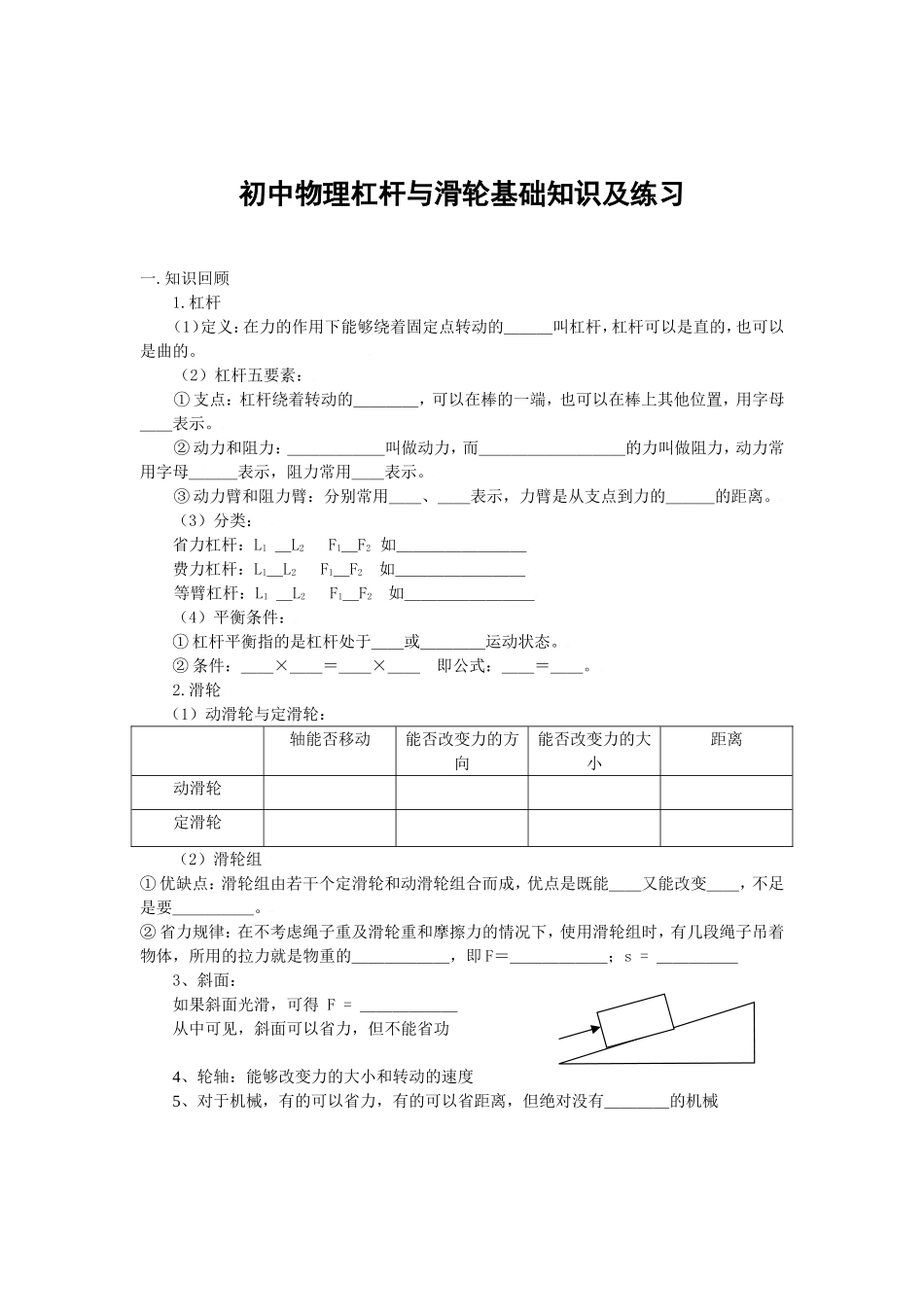

初中物理杠杆与滑轮基础知识及练习一.知识回顾1.杠杆（1）定义：在力的作用下能够绕着固定点转动的＿＿＿叫杠杆，杠杆可以是直的，也可以是曲的。（2）杠杆五要素：①支点：杠杆绕着转动的＿＿＿＿，可以在棒的一端，也可以在棒上其他位置，用字母＿＿表示。②动力和阻力：＿＿＿＿＿＿叫做动力，而＿＿＿＿＿＿＿＿＿的力叫做阻力，动力常用字母＿＿＿表示，阻力常用＿＿表示。③动力臂和阻力臂：分别常用＿＿、＿＿表示，力臂是从支点到力的＿＿＿的距离。（3）分类：省力杠杆：L1＿L2F1＿F2如＿＿＿＿＿＿＿＿费力杠杆：L1＿L2F1＿F2如＿＿＿＿＿＿＿＿等臂杠杆：L1＿L2F1＿F2如＿＿＿＿＿＿＿＿（4）平衡条件：①杠杆平衡指的是杠杆处于＿＿或＿＿＿＿运动状态。②条件：＿＿×＿＿＝＿＿×＿＿即公式：＿＿＝＿＿。2.滑轮（1）动滑轮与定滑轮：轴能否移动能否改变力的方向能否改变力的大小距离动滑轮定滑轮（2）滑轮组①优缺点：滑轮组由若干个定滑轮和动滑轮组合而成，优点是既能＿＿又能改变＿＿，不足是要＿＿＿＿＿。②省力规律：在不考虑绳子重及滑轮重和摩擦力的情况下，使用滑轮组时，有几段绳子吊着物体，所用的拉力就是物重的＿＿＿＿＿＿，即F＝＿＿＿＿＿＿；s=＿＿＿＿＿3、斜面：如果斜面光滑，可得F=＿＿＿＿＿＿从中可见，斜面可以省力，但不能省功4、轮轴：能够改变力的大小和转动的速度5、对于机械，有的可以省力，有的可以省距离，但绝对没有＿＿＿＿的机械1.画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）2．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．3．试在图上画出Ｆ1和Ｆ2的力臂4、如图3所示的简单机械，在使用中属于费力杠杆的是（）5．在图3所示的四种器具中，属于省力杠杆的是6.（2008·青岛）如图8－65所示，下列关于F1力臂的作图中，正确的是（）7.（2008·巴中）如图8－59所示是安置在巴中大佛寺收费站栏杆的示意图，当在A处施加一个动力时，可将栏杆拉起来，它是一根（）图8－59A．省力杠杆B．费力杠杆C．等臂杠杆D．无法确定8．（2008·济宁）园艺师傅使用如图8－24所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了（）图8－24A．增大阻力臂，减小动力移动的距离B．减小动力臂，减小动力移动的距离C．增大动力臂，省力D．减小阻力臂，省力9.（2009·上海模拟）如图8－39所示，轻质杠杆OE可绕O点转动，其中杆上相邻各点之间距离相等，在C点处挂一重为20牛的物体G，要使杠杆在水平位置平衡，可以（）图8－39A．在A点作用一个竖直向下的力，大小为60牛；B．在B点作用一个竖直向上的力，大小为40牛；C．在D点作用一个竖直向下的力，大小为15牛；在E点作用一个竖直向上的力，大小为12牛。图310.（2009·绵阳市）杆秤是一种很古老但现在仍然在广泛使用的一种测量质量的工具。小林同学用一杆秤称一实心球的质量，如图8－28所示。当杆秤在水平位置平衡时，秤砣拉线正好压在4kg的刻度线上。根据秤砣拉线、提纽和称钩所在秤杆的位置之间的距离的粗略关系，可以估测出秤砣的质量大约是（）图8－28A．10gB．400gC．1000gD．4000gD．18.11.（2008·广州）如图8－62所示，绳子OO′悬吊着质量忽略不计的杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数（各个钩码质量相同）和b到O的距离的关系是图8－63中哪一幅图（）图8－62图8－6312.（2008安徽）如图所示，不计重力的杠杆OB可绕O点转动，重为6N的物体P悬挂在杠杆的中点A处，拉力F1与杠杆成30°角，杠杆在水平位置保持平衡。请在图中画出拉力F1的力臂，并求出此状态下拉力F1＝___________N.13.如图5所示,是用道钉撬撬道钉的示意图.当道钉对道钉撬的阻力F2是4000N时,要把道钉撬起,需要的动力F1最小为（不计道钉撬重）A、20NB、200NC、2000ND、20000N14.如图3所示是古代战争中的“大炮”——抛石机，用它把大石块抛出去，打击远处的敌人，它实际是一个A．费力杠杆B．等臂杠杆C．省力杠杆D．斜面19．如图所示，F1、F2、F3、G四个力中，力臂最小的一个力是：()A．FlB．F2C．F3D．G15....
