初中物理杠杆作图题VIP免费

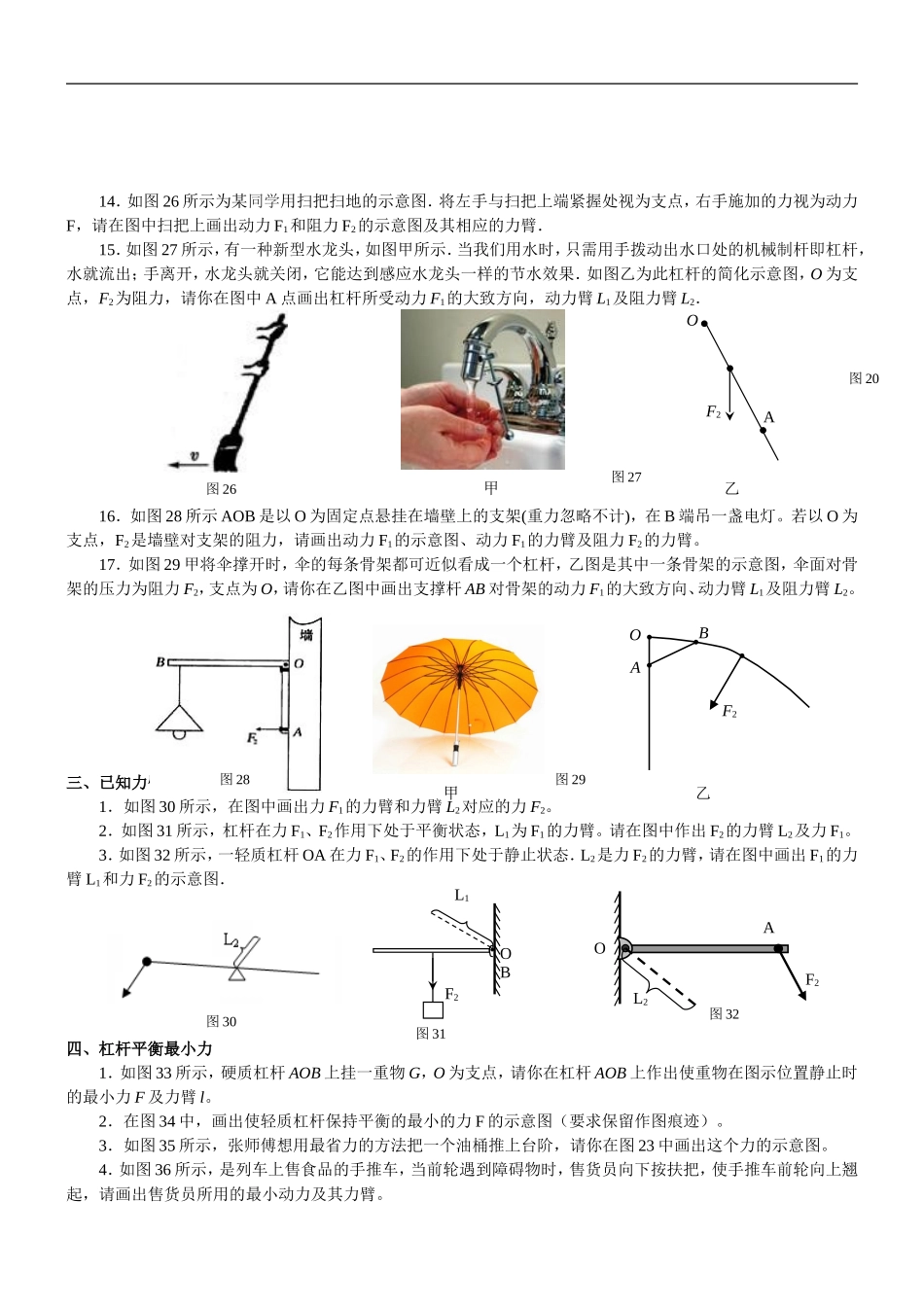

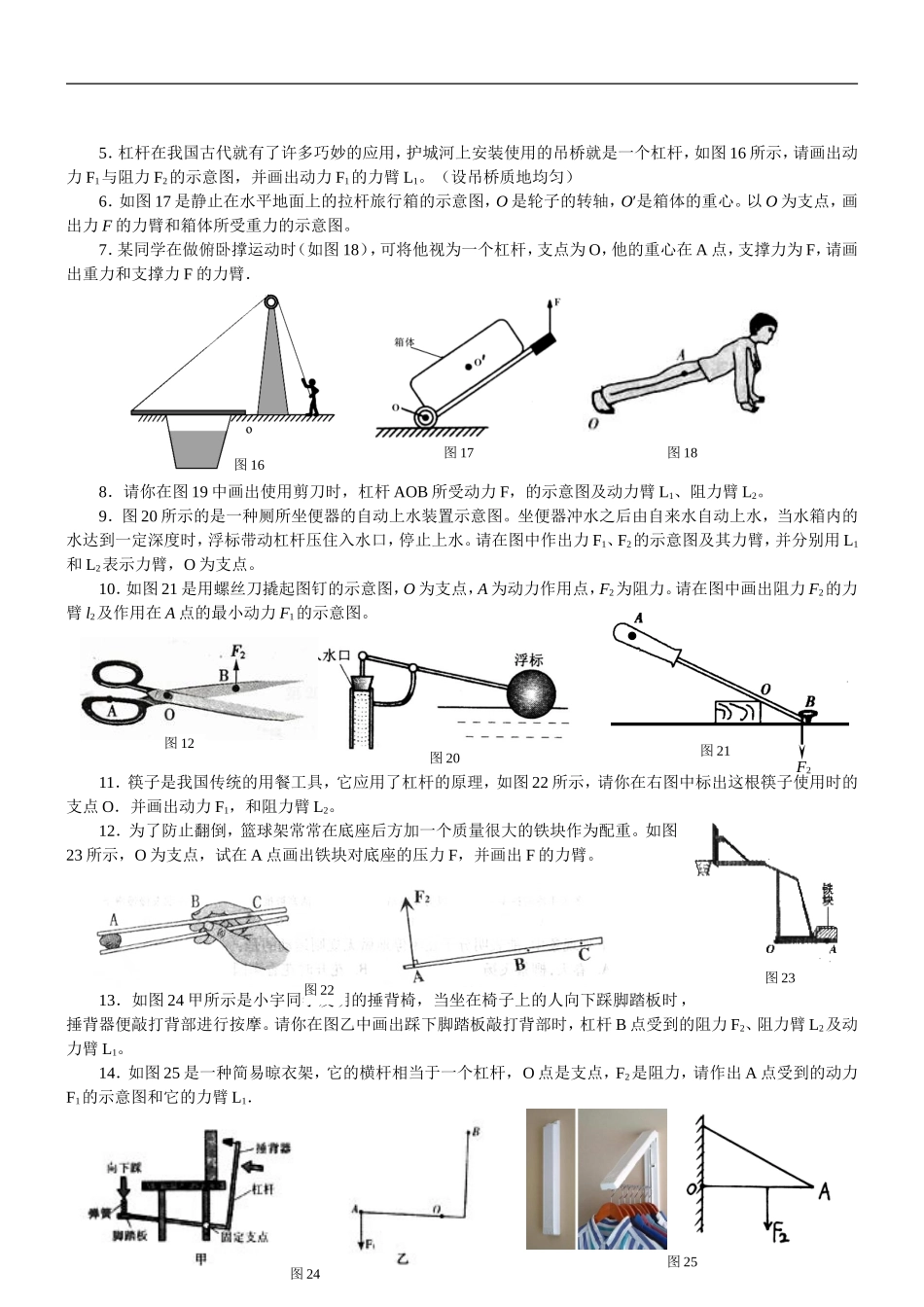

一、画出图中杠杆上的力F1、F2的力臂L1、L2。二、找出动力和阻力并画出相应的力臂1．如图12所示的是汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1。2．如图13所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图．请在图中画出出钢丝钳剪钢丝时的动力臂L1，和阻力F2，3．夹子是我们生活中经常使用的物品，图14给出了用手捏开和夹住物品时的两种情况，动力和阻力并画出相应的力臂。4．在图15中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．图8图7图10OF2F1图1F1F2O图2OF2F1图3OF2F1图4OF1G图5OF1G图6图9图11图12图13图15甲图14乙5．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图16所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂L1。（设吊桥质地均匀）6．如图17是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图。7．某同学在做俯卧撑运动时（如图18），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．8．请你在图19中画出使用剪刀时，杠杆AOB所受动力F，的示意图及动力臂L1、阻力臂L2。9．图20所示的是一种厕所坐便器的自动上水装置示意图。坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。请在图中作出力F1、F2的示意图及其力臂，并分别用L1和L2表示力臂，O为支点。10．如图21是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。请在图中画出阻力F2的力臂l2及作用在A点的最小动力F1的示意图。11．筷子是我国传统的用餐工具，它应用了杠杆的原理，如图22所示，请你在右图中标出这根筷子使用时的支点O．并画出动力F1，和阻力臂L2。12．为了防止翻倒，篮球架常常在底座后方加一个质量很大的铁块作为配重。如图23所示，O为支点，试在A点画出铁块对底座的压力F，并画出F的力臂。13．如图24甲所示是小宇同学发明的捶背椅，当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时，杠杆B点受到的阻力F2、阻力臂L2及动力臂L1。14．如图25是一种简易晾衣架，它的横杆相当于一个杠杆，O点是支点，F2是阻力，请作出A点受到的动力F1的示意图和它的力臂L1．图16图17图20图18图12F2图21图22图23图24图2514．如图26所示为某同学用扫把扫地的示意图．将左手与扫把上端紧握处视为支点，右手施加的力视为动力F，请在图中扫把上画出动力F1和阻力F2的示意图及其相应的力臂．15．如图27所示，有一种新型水龙头，如图甲所示．当我们用水时，只需用手拨动出水口处的机械制杆即杠杆，水就流出；手离开，水龙头就关闭，它能达到感应水龙头一样的节水效果．如图乙为此杠杆的简化示意图，O为支点，F2为阻力，请你在图中A点画出杠杆所受动力F1的大致方向，动力臂L1及阻力臂L2．16．如图28所示AOB是以O为固定点悬挂在墙壁上的支架(重力忽略不计)，在B端吊一盏电灯。若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂。17．如图29甲将伞撑开时，伞的每条骨架都可近似看成一个杠杆，乙图是其中一条骨架的示意图，伞面对骨架的压力为阻力F2，支点为O，请你在乙图中画出支撑杆AB对骨架的动力F1的大致方向、动力臂L1及阻力臂L2。三、已知力臂画出对应的力1．如图30所示，在图中画出力F1的力臂和力臂L2对应的力F2。2．如图31所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1。3．如图32所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态．L2是力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图．四、杠杆平衡最小力1．如图33所示，硬质杠杆AOB上挂一重物G，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及力臂l。2．在图34中，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。3．如图35所示，张师...
