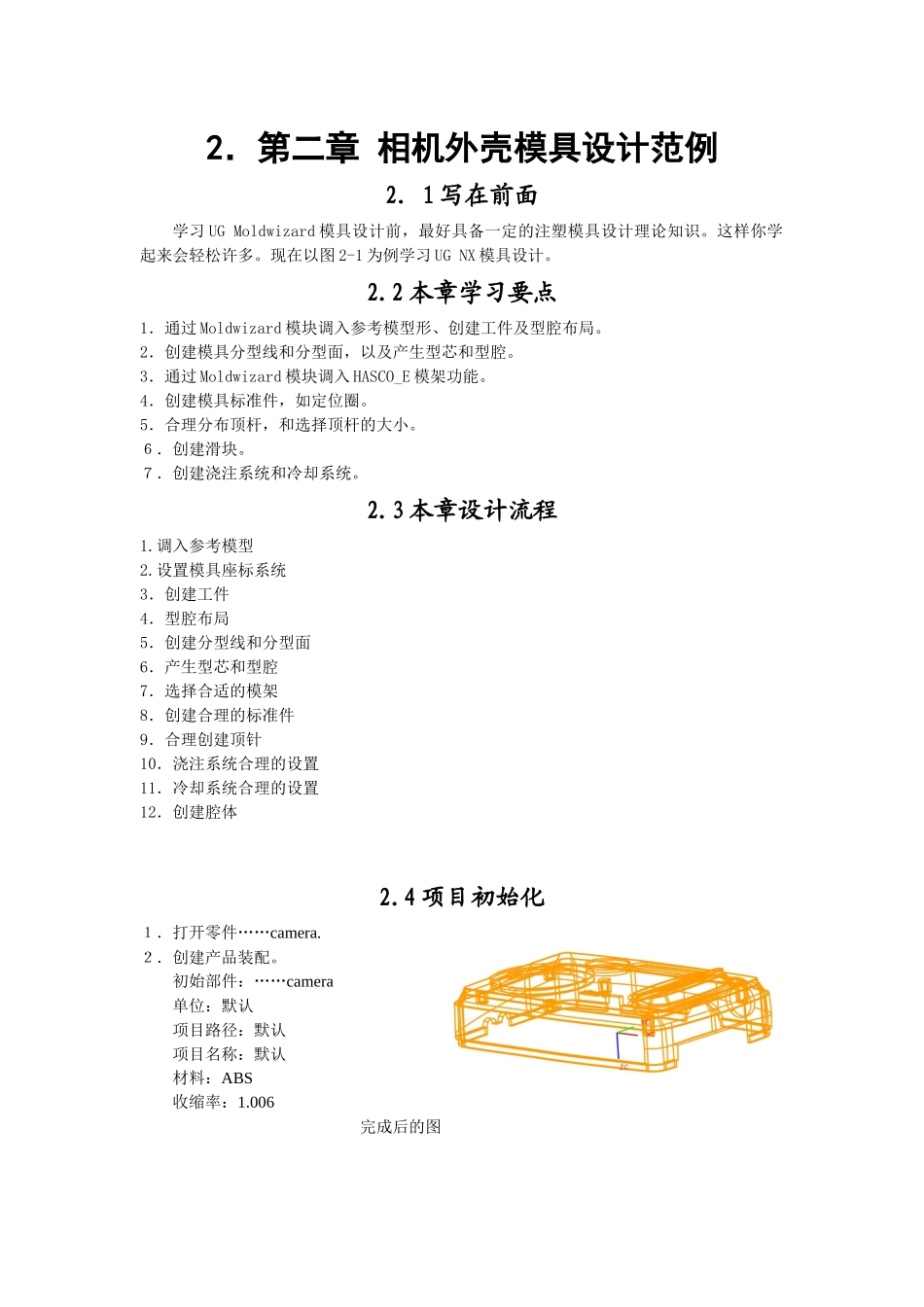

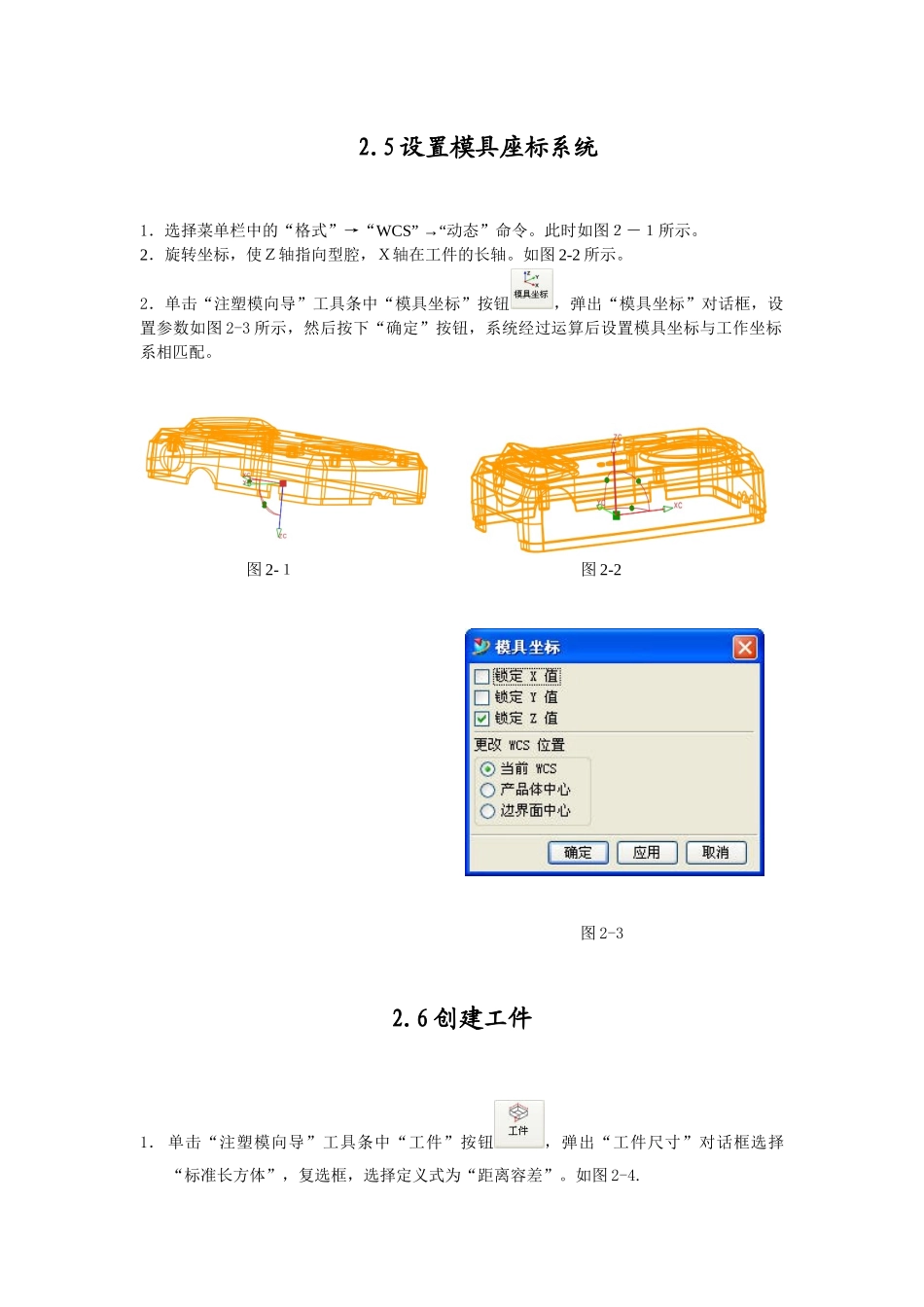

2．第二章 相机外壳模具设计范例2．1 写在前面学习 UG Moldwizard 模具设计前，最好具备一定的注塑模具设计理论知识。这样你学起来会轻松许多。现在以图 2-1 为例学习 UG NX 模具设计。2.2 本章学习要点1．通过 Moldwizard 模块调入参考模型形、创建工件及型腔布局。2．创建模具分型线和分型面，以及产生型芯和型腔。3．通过 Moldwizard 模块调入 HASCO_E 模架功能。4．创建模具标准件，如定位圈。5．合理分布顶杆，和选择顶杆的大小。６．创建滑块。７．创建浇注系统和冷却系统。2.3 本章设计流程1.调入参考模型2.设置模具座标系统3．创建工件4．型腔布局5．创建分型线和分型面6．产生型芯和型腔7．选择合适的模架8．创建合理的标准件9．合理创建顶针10．浇注系统合理的设置11．冷却系统合理的设置12．创建腔体2.4 项目初始化１．打开零件……camera. ２．创建产品装配。 初始部件：……camera单位：默认项目路径：默认项目名称：默认材料：ABS收缩率：1.006 完成后的图2.5 设置模具座标系统1．选择菜单栏中的“格式”→“WCS” →“动态”命令。此时如图２－１所示。2．旋转坐标，使Ｚ轴指向型腔，Ｘ轴在工件的长轴。如图 2-2 所示。2．单击“注塑模向导”工具条中“模具坐标”按钮，弹出“模具坐标”对话框，设置参数如图 2-3 所示，然后按下“确定”按钮，系统经过运算后设置模具坐标与工作坐标系相匹配。 图 2-１ 图 2-2 图 2-32.6 创建工件1． 单击“注塑模向导”工具条中“工件”按钮，弹出“工件尺寸”对话框选择“标准长方体”，复选框，选择定义式为“距离容差”。如图 2-4.2．单击“工件尺寸”对话框中的“应用”按钮，系统运算后得到工件如图 2-5 所示。3．单击“工件尺寸”对话框中的“取消”按钮，完成工件的创建。 图 2-4 图 2-5 2.7 型腔布局1. 单击“注塑模向导”工具条中“型腔布局”按钮，弹出“型腔布局”对话框。2．将“型腔布局”对话框的设置如图 2-6 所示，“布局”选项中选择“矩形”和“平衡”复选框，“型腔数”设置为“2”，IST Dist 选项设置为“0”。3．单击按钮，然后然后用鼠标选择下方的箭头。如图 2-7 所示。4．单击 按钮，选择参数如图 2-8 所示。然后单击“确定”。5．此时系统会运算后，然后单击“重定位”选项中的按钮，完成后如图2-9 所示。完成以后单击“型腔布局”对话框的“取消”按钮，完成型腔布局。 图 2-6 图 2-7 图 2-8 图 2-9选...
