《电学》计算题专训VIP免费

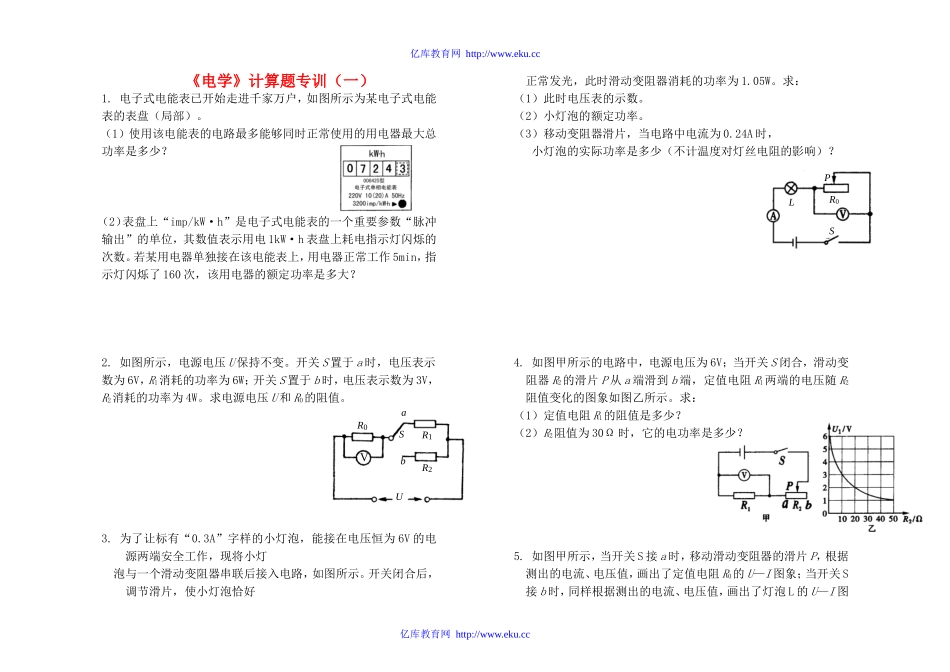

SLPR0UVR1R0R2abS亿库教育网 http://www.eku.cc 《电学》计算题专训（一）1. 电子式电能表已开始走进千家万户，如图所示为某电子式电能表的表盘（局部）。（1）使用该电能表的电路最多能够同时正常使用的用电器最大总功率是多少？（2）表盘上“imp/kW·h”是电子式电能表的一个重要参数“脉冲输出”的单位，其数值表示用电 1kW·h 表盘上耗电指示灯闪烁的次数。若某用电器单独接在该电能表上，用电器正常工作 5min，指示灯闪烁了 160 次，该用电器的额定功率是多大？2. 如图所示，电源电压 U 保持不变。开关 S 置于 a 时，电压表示数为 6V，R1消耗的功率为 6W；开关 S 置于 b 时，电压表示数为 3V，R2消耗的功率为 4W。求电源电压 U 和 R0的阻值。3. 为了让标有“0.3A”字样的小灯泡，能接在电压恒为 6V 的电源两端安全工作，现将小灯泡与一个滑动变阻器串联后接入电路，如图所示。开关闭合后，调节滑片，使小灯泡恰好正常发光，此时滑动变阻器消耗的功率为 1.05W。求：（1）此时电压表的示数。（2）小灯泡的额定功率。（3）移动变阻器滑片，当电路中电流为 0.24A 时，小灯泡的实际功率是多少（不计温度对灯丝电阻的影响）？4. 如图甲所示的电路中，电源电压为 6V；当开关 S 闭合，滑动变阻器 R2的滑片 P 从 a 端滑到 b 端，定值电阻 R1两端的电压随 R2阻值变化的图象如图乙所示。求：（1）定值电阻 R1的阻值是多少？（2）R2阻值为 30Ω 时，它的电功率是多少？5. 如图甲所示，当开关 S 接 a 时，移动滑动变阻器的滑片 P，根据测出的电流、电压值，画出了定值电阻 R0的 U—I 图象；当开关 S接 b 时，同样根据测出的电流、电压值，画出了灯泡 L 的 U—I 图亿库教育网 http://www.eku.ccR1R2S1S2220V亿库教育网 http://www.eku.cc象，如图乙所示。（1）求定值电阻 R0的阻值。（2）将 R0与灯 L 串联接在 6V 的电源两端时，求灯丝的实际电阻值；（3）将 R0与灯 L 并联接入电路并调节电源电压，当 R0消耗的电功率为 4.9W 时，灯泡 L 恰好正常发光，求灯 L 的额定电功率。6. ．如图是一条电热毯电路的示意图，R0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。电热毯标牌上标有“220V 40W”字样。问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关 S 应处于什么状态？⑵、发热电阻丝 R0的阻值是多大？⑶、当电热毯处于低温挡时，电...
