自制叶脉书签VIP专享VIP免费

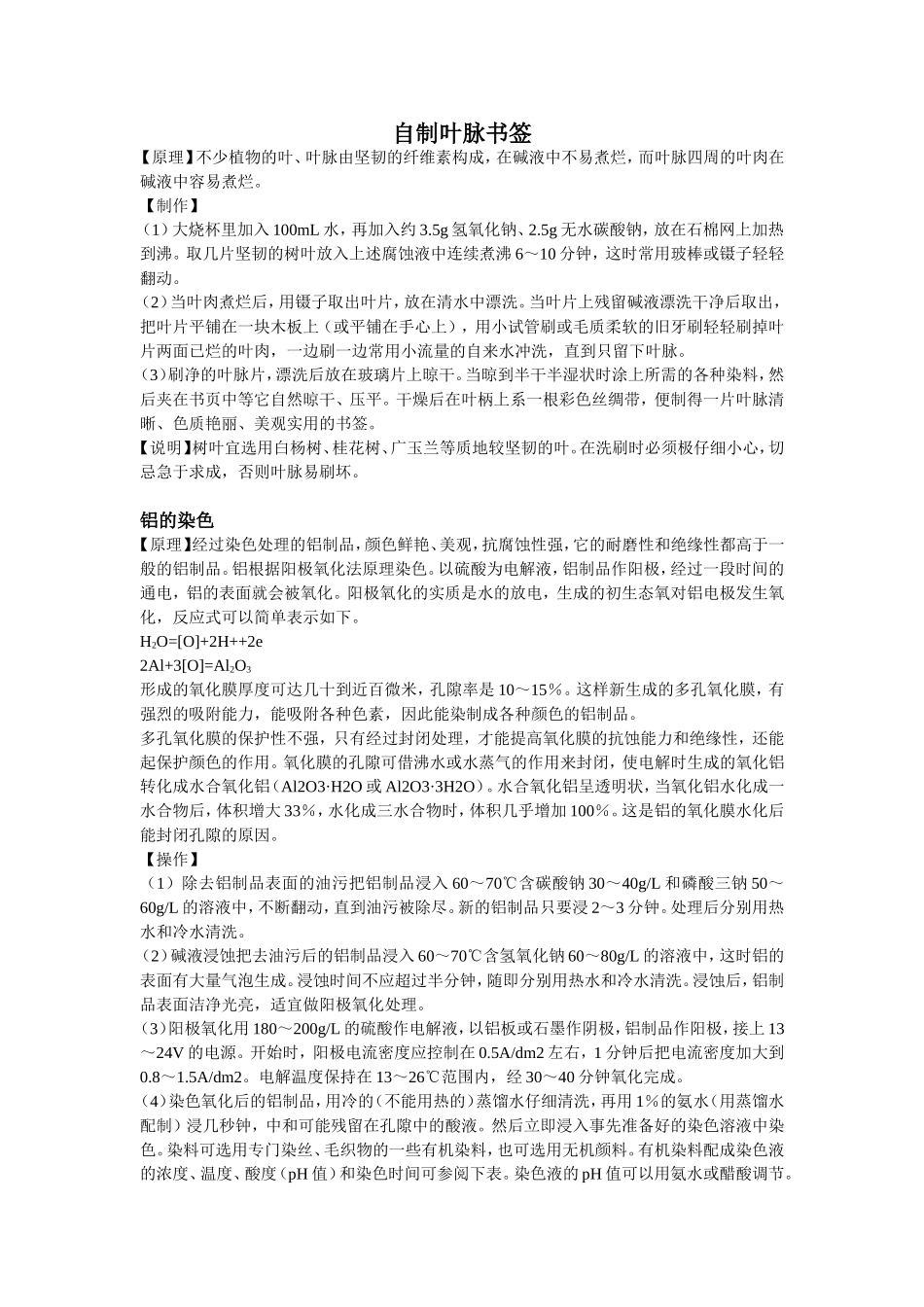

自制叶脉书签【原理】不少植物的叶、叶脉由坚韧的纤维素构成，在碱液中不易煮烂，而叶脉四周的叶肉在碱液中容易煮烂。【制作】（1）大烧杯里加入 100mL 水，再加入约 3.5g 氢氧化钠、2.5g 无水碳酸钠，放在石棉网上加热到沸。取几片坚韧的树叶放入上述腐蚀液中连续煮沸 6～10 分钟，这时常用玻棒或镊子轻轻翻动。（2）当叶肉煮烂后，用镊子取出叶片，放在清水中漂洗。当叶片上残留碱液漂洗干净后取出，把叶片平铺在一块木板上（或平铺在手心上），用小试管刷或毛质柔软的旧牙刷轻轻刷掉叶片两面已烂的叶肉，一边刷一边常用小流量的自来水冲洗，直到只留下叶脉。（3）刷净的叶脉片，漂洗后放在玻璃片上晾干。当晾到半干半湿状时涂上所需的各种染料，然后夹在书页中等它自然晾干、压平。干燥后在叶柄上系一根彩色丝绸带，便制得一片叶脉清晰、色质艳丽、美观实用的书签。【说明】树叶宜选用白杨树、桂花树、广玉兰等质地较坚韧的叶。在洗刷时必须极仔细小心，切忌急于求成，否则叶脉易刷坏。铝的染色【原理】经过染色处理的铝制品，颜色鲜艳、美观，抗腐蚀性强，它的耐磨性和绝缘性都高于一般的铝制品。铝根据阳极氧化法原理染色。以硫酸为电解液，铝制品作阳极，经过一段时间的通电，铝的表面就会被氧化。阳极氧化的实质是水的放电，生成的初生态氧对铝电极发生氧化，反应式可以简单表示如下。H2O=[O]+2H++2e2Al+3[O]=Al2O3形成的氧化膜厚度可达几十到近百微米，孔隙率是 10～15％。这样新生成的多孔氧化膜，有强烈的吸附能力，能吸附各种色素，因此能染制成各种颜色的铝制品。多孔氧化膜的保护性不强，只有经过封闭处理，才能提高氧化膜的抗蚀能力和绝缘性，还能起保护颜色的作用。氧化膜的孔隙可借沸水或水蒸气的作用来封闭，使电解时生成的氧化铝转化成水合氧化铝（Al2O3·H2O 或 Al2O3·3H2O）。水合氧化铝呈透明状，当氧化铝水化成一水合物后，体积增大 33％，水化成三水合物时，体积几乎增加 100％。这是铝的氧化膜水化后能封闭孔隙的原因。【操作】（1）除去铝制品表面的油污把铝制品浸入 60～70℃含碳酸钠 30～40g/L 和磷酸三钠 50～60g/L 的溶液中，不断翻动，直到油污被除尽。新的铝制品只要浸 2～3 分钟。处理后分别用热水和冷水清洗。（2）碱液浸蚀把去油污后的铝制品浸入 60～70℃含氢氧化钠 60～80g/L 的溶液中，这时铝的表面有大量气泡生成。浸蚀时间不应超过半分钟，随即分别用热水和冷水清洗。浸蚀后，铝制...
