主变零序电流和间隙电流保护VIP免费

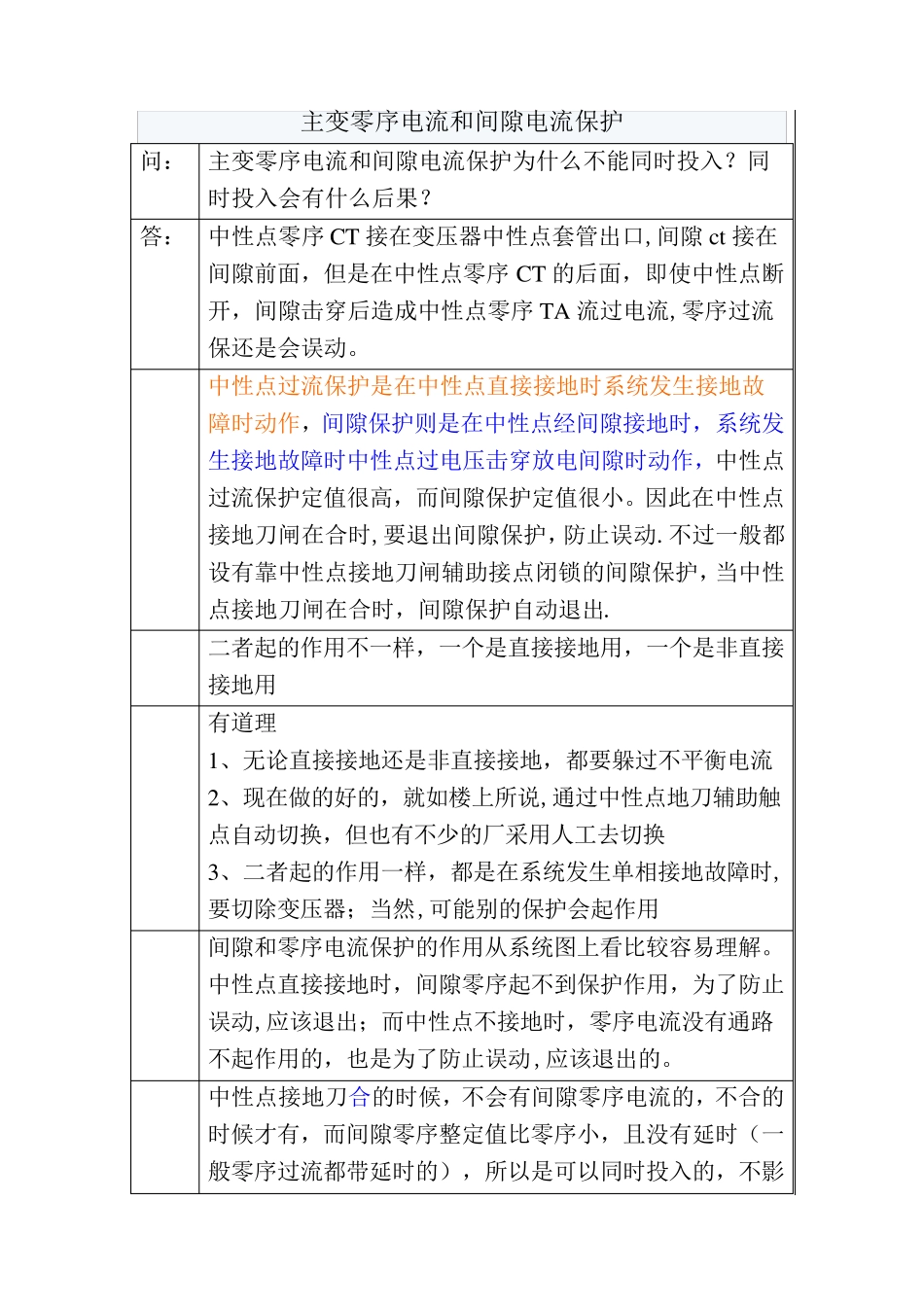

主变零序电流和间隙电流保护_第1页
1/9
主变零序电流和间隙电流保护_第2页
2/9
主变零序电流和间隙电流保护_第3页
3/9
主变零序电流和间隙电流保护 问: 主变零序电流和间隙电流保护为什么不能同时投入?同时投入会有什么后果? 答: 中性点零序CT 接在变压器中性点套管出口,间隙ct 接在间隙前面,但是在中性点零序CT 的后面,即使中性点断开,间隙击穿后造成中性点零序TA 流过电流,零序过流保还是会误动。 中性点过流保护是在中性点直接接地时系统发生接地故障时动作,间隙保护则是在中性点经间隙接地时,系统发生接地故障时中性点过电压击穿放电间隙时动作,中性点过流保护定值很高,而间隙保护定值很小。因此在中性点接地刀闸在合时,要退出间隙保护,防止误动.不过一般都设有靠中性点接地刀闸辅助接点闭锁的间隙保护,当中性点接地刀闸在合时,间隙保护自动退出. 二者起的作用不一样,一个是直接接地用,一个是非直接接地用 有道理 1、无论直接接地还是非直接接地,都要躲过不平衡电流 2、现在做的好的,就如楼上所说,通过中性点地刀辅助触点自动切换,但也有不少的厂采用人工去切换 3、二者起的作用一样,都是在系统发生单相接地故障时,要切除变压器;当然,可能别的保护会起作用 间隙和零序电流保护的作用从系统图上看比较容易理解。中性点直接接地时,间隙零序起不到保护作用,为了防止误动,应该退出;而中性点不接地时,零序电流没有通路不起作用的,也是为了防止误动,应该退出的。 中性点接地刀合的时候,不会有间隙零序电流的,不合的时候才有,而间隙零序整定值比零序小,且没有延时(一般零序过流都带延时的),所以是可以同时投入的,不影响保护正确动作。 一个直接接地系统,间隙保护在中性点失去时起作用 间隙零序动作包括有间隙零电流和零序电压达到定值,在地刀合上时是没有零序电压的,所以不会动作,只是为保险起见,一般人为将它退出;而零序过流整定值较大,地刀没合时,即使零序间隙击穿也不回启动,所以,一般零序过流在地刀合上时很多地方的规程不要求停用. 一个在变压器中性点接地时投入,一个在中性点不接地时投入,要看变压器的运行方式的 今天去武垣站干活,发现在220KV侧中性点保护间隙后面串有一个CT,以前220KV站里从没有见到过,问了几个人都不知道是干什么的,估计是零序电流保护。回来上网上搜了搜,原来是间隙电流保护,下面说一下间隙电流保护和零序电流保护: 目前大电流接地系统普遍采用分级绝缘的变压器,当变电站有两台及以上的分级绝缘的变压器并列运行时,通常只考虑一部分变压器中性点接地,而另一部分变压器...
