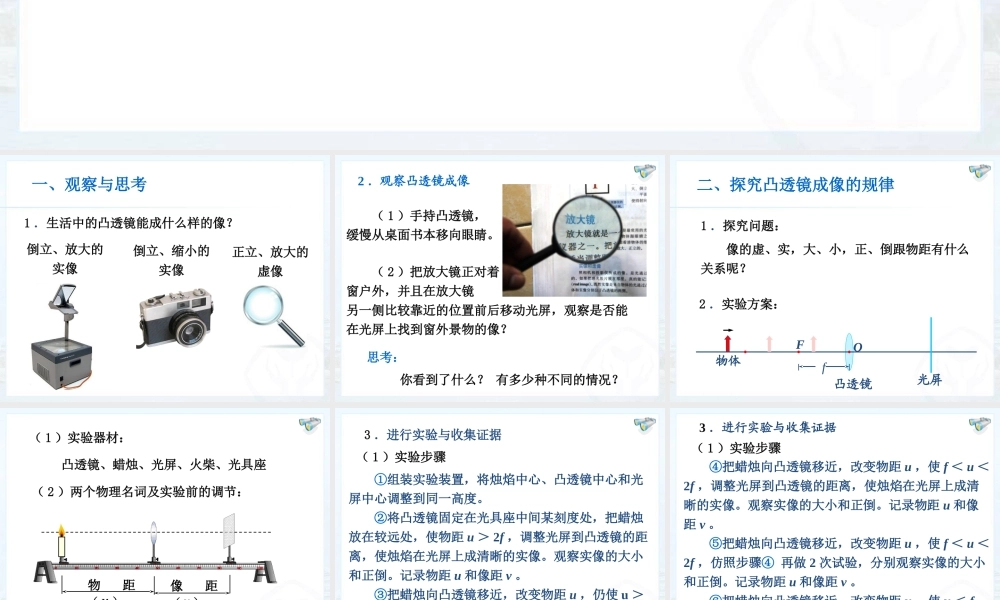

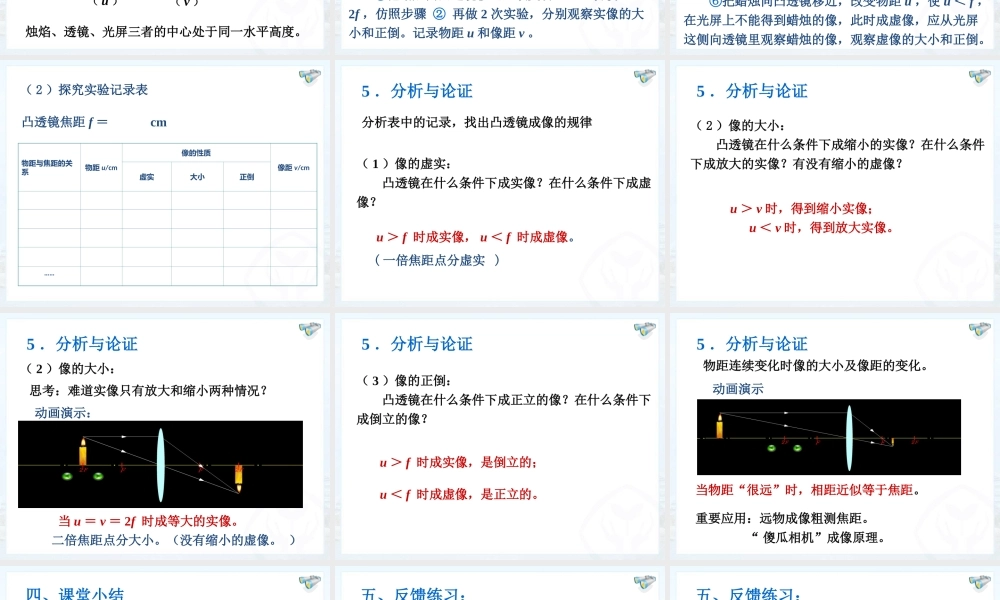

凸透镜成像的规律 1 ．生活中的凸透镜能成什么样的像？倒立、放大的实像倒立、缩小的实像正立、放大的虚像 一、观察与思考2 ．观察凸透镜成像 （ 1 ）手持凸透镜，缓慢从桌面书本移向眼睛。思考： 你看到了什么？ 有多少种不同的情况？ （ 2 ）把放大镜正对着窗户外，并且在放大镜另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？1 ．探究问题：二、探究凸透镜成像的规律 fFO凸透镜2 ．实验方案：光屏物体 像的虚、实，大、小，正、倒跟物距有什么关系呢？（ 1 ）实验器材：烛焰、透镜、光屏三者的中心处于同一水平高度。 （ 2 ）两个物理名词及实验前的调节： 凸透镜、蜡烛、光屏、火柴、光具座物距（ u ）像距（ v ）（ 1 ）实验步骤 ①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度。 ②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，使物距 u ＞ 2f ，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距 u 和像距 v 。 ③把蜡烛向凸透镜移近，改变物距 u ，仍使 u ＞2f ，仿照步骤 ② 再做 2 次实验，分别观察实像的大小和正倒。记录物距 u 和像距 v 。3 ．进行实验与收集证据 ④把蜡烛向凸透镜移近，改变物距 u ，使 f ＜ u ＜2f ，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距 u 和像距 v 。 ⑤把蜡烛向凸透镜移近，改变物距 u ，使 f ＜ u ＜2f ，仿照步骤④ 再做 2 次试验，分别观察实像的大小和正倒。记录物距 u 和像距 v 。 ⑥把蜡烛向凸透镜移近，改变物距 u ，使 u ＜ f ，在光屏上不能得到蜡烛的像，此时成虚像，应从光屏这侧向透镜里观察蜡烛的像，观察虚像的大小和正倒。 （ 1 ）实验步骤3 ．进行实验与收集证据 凸透镜焦距 f ＝ cm物距与焦距的关系物距 u/cm像的性质像距 v/cm虚实大小正倒……（ 2 ）探究实验记录表分析表中的记录，找出凸透镜成像的规律 u ＞ f 时成实像， u ＜ f 时成虚像。 ( 一倍焦距点分虚实 )（ 1 ）像的虚实： 凸透镜在什么条件下成实像？在什么条件下成虚像？5 ．分析与论证（ 2 ）像的大小： 凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？ u ＞ v 时，得到缩小实像； u ＜ v 时，得到放大实像。5 ．分...
