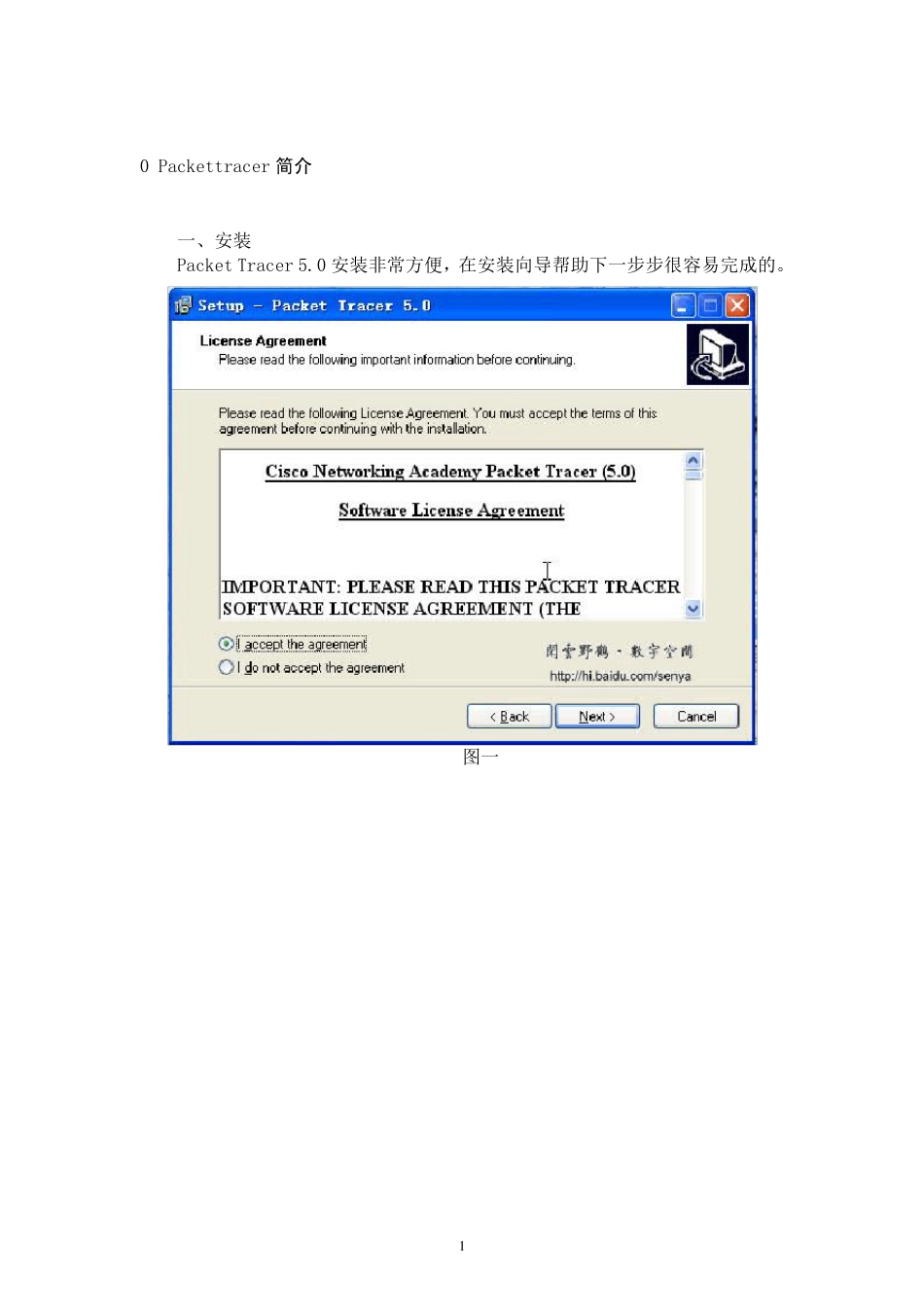

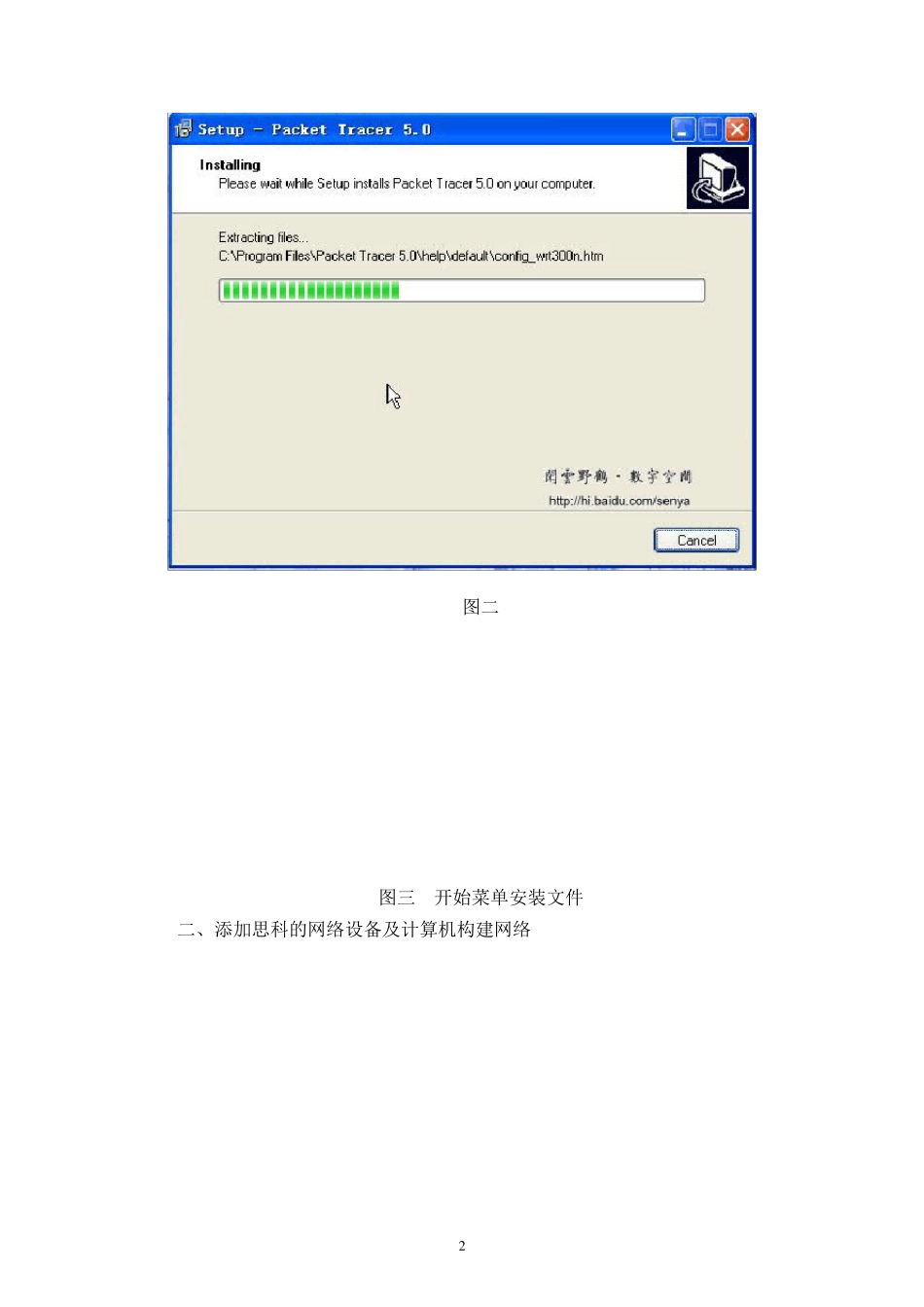

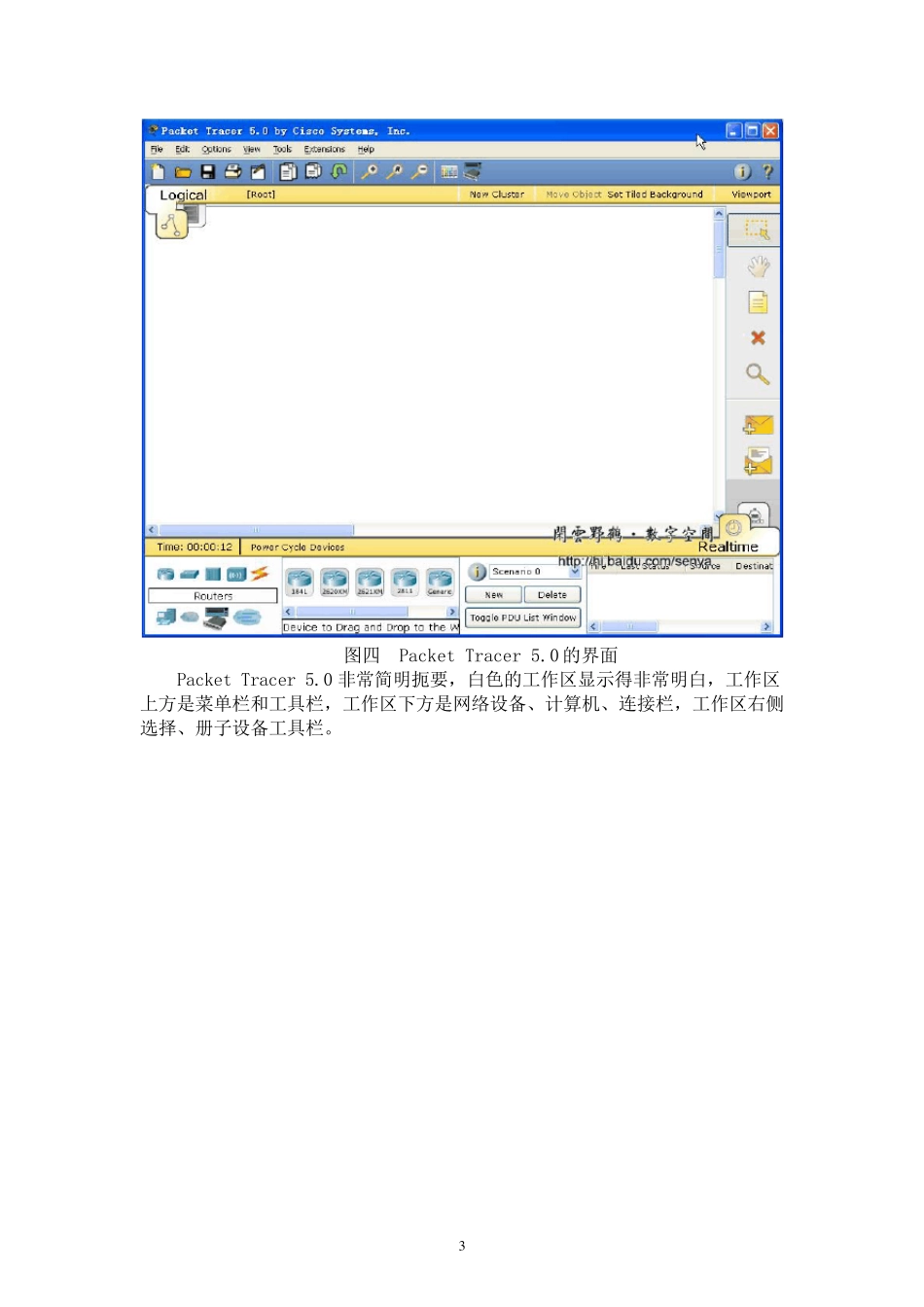

1 0 Packettracer 简介 一、安装 Packet Tracer 5.0 安装非常方便,在安装向导帮助下一步步很容易完成的。 图一 2 图二 图三 开始菜单安装文件 二、添加思科的网络设备及计算机构建网络 3 图四 Packet Tracer 5.0 的界面 Packet Tracer 5.0 非常简明扼要,白色的工作区显示得非常明白,工作区上方是菜单栏和工具栏,工作区下方是网络设备、计算机、连接栏,工作区右侧选择、册子设备工具栏。 4 图五 添加交换机 在设备工具栏内先找到要添加设备的大类别,然后从该类别的设备中寻找添加自己想要的设备。在操作中,我先选择交换机,然后选择具体型号的思科交换机。 图六 拖动选择好的交换机到工作区 5 图七 (Cisco Catalyst 2950)单击设备,查看设备的前面板、具有的模块及配置设备 图八 添加计算机:Packet Tracer 5.0 中有多种计算机 图九 查看计算机并可以给计算机添加功能模块 6 图十 添加连接线连接各个设备 思科Packet Tracer 5.0 有很多连接线,每一种连接线代表一种连接方式:控制台连接、双绞线交叉连接、双绞线直连连接、光纤、串行DCE 及串行 DTE等连接方式供我们选择。如果我们不能确定应该使用哪种连接,可以使用自动连接,让软件自动选择相应的连接方式。 图十一 连接计算机与交换机,选择计算机要连接的接口 7 图十二 连接计算机与交换机,选择交换机要连接的接口 图十三 在上图中,红色表示该连接线路不通,绿色表示连接通畅 8 图十四 删除连接及设备 图十五 把鼠标放在拓扑图中的设备上会显示当前设备信息 9 图十六 网络配置设备 单击要配置的设备,如果是网络设备(交换机、路由器等)在弹出的对话框中切换到“Config”或“CLI”可在图形界面或命令行界面对网络设备进行配置。如果在图形界面下配置网络设备,下方会显示对应的IOS 命令。 图十七 CLI 命令行配置 1 0 图十八 计算机的配置 图十九 计算机所具有的程序 1 1 Packet Tracer 5.0 还可以模拟计算机RS-232 接与思科网络设备的Console接口相连接,用终端软件对网络设备进行配置,这种配置方式模拟真是让人高兴呀,与真实情况感觉几乎一样哟。 图二十 添加计算机与交换机的控制台连接 图二十一 选择了“Console”连接线,右键单击拓扑中的计算机,选择RS-232 接口 1 2 图二十二 选择网络设备的Console 接口 图二十三 Console 连接成功 1 3 图二十四 计算机以终端方...
