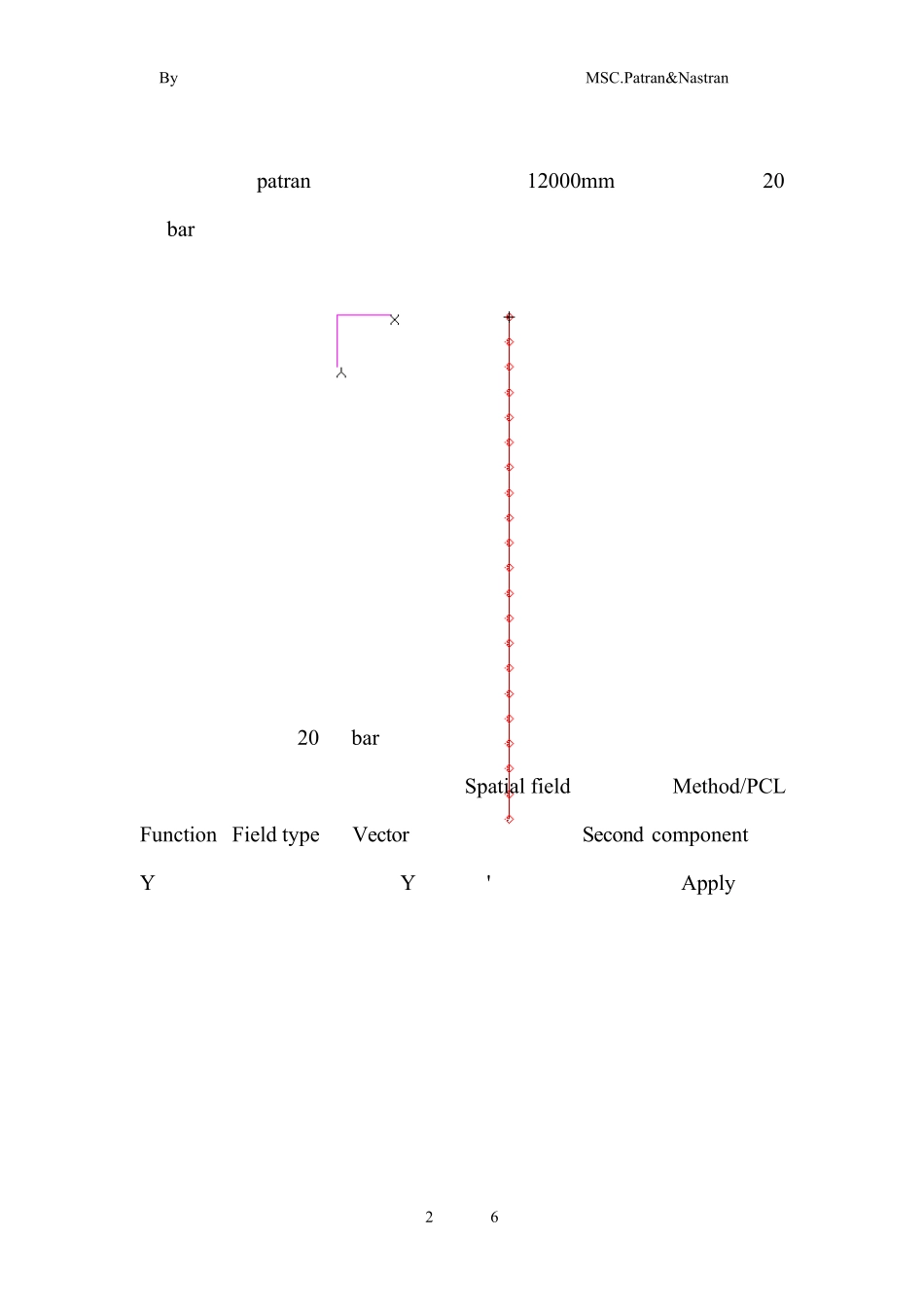

By 迎风格式MSC.Patran&Nastran 知识第 1 页 共 6 页Patran 施加非均布载荷(Distributedload)的方法问题描述如图所示,一根长度为 12m 的梁受到空气压力作用。从空气动力学知道,空气是一种典型的粘性流体,与地面发生相对运动时会受到地面的阻滞,风速沿竖直方向呈梯度变化:越靠近地面,风速越小,且变化梯度大,离地面越远,风速趋于均衡。为了简化问题,假设压力的变化规律为:P=0.00005Y2+500。地面风载荷By 迎风格式MSC.Patran&Nastran 知识第 2 页 共 6 页建模方法首先在 patran 中建立梁的模型,把 12000mm 长的梁划分为 20个 bar 单元,如图所示。注意记得给 20 个 bar 单元添加梁属性,这里不赘述了。接下来建立随空间变化的场(Spatial field)。注意选 Method/PCLFunction,Field type 选 Vector,在函数输入框的 Second component(即Y)输入前述公式,注意在 Y 前加“'”,表示变量,最后 Apply 完成创建,如图:By 迎风格式MSC.Patran&Nastran 知识第 3 页 共 6 页在 Loads/BCs 中创建分布载荷:By 迎风格式MSC.Patran&Nastran 知识第 4 页 共 6 页点击输入数据 Input data,点击 Distr load 栏后在 Spatial Fields 选择刚刚创建的空间场 distribute,then click OK:点击,select and add 所有 bar 单元:By 迎风格式MSC.Patran&Nastran 知识第 5 页 共 6 页点击 Apply 后完成分布载荷创建,如下图:为 了 方 便 查 看 压 力 曲 线 , 可 以 把 数 值 隐 藏 , 点 击 菜 单 栏Display /Load/BC/Elem.Props...:By 迎风格式MSC.Patran&Nastran 知识第 6 页 共 6 页取消勾选 Show LBC/EI.Prop.Values,then Apply:
