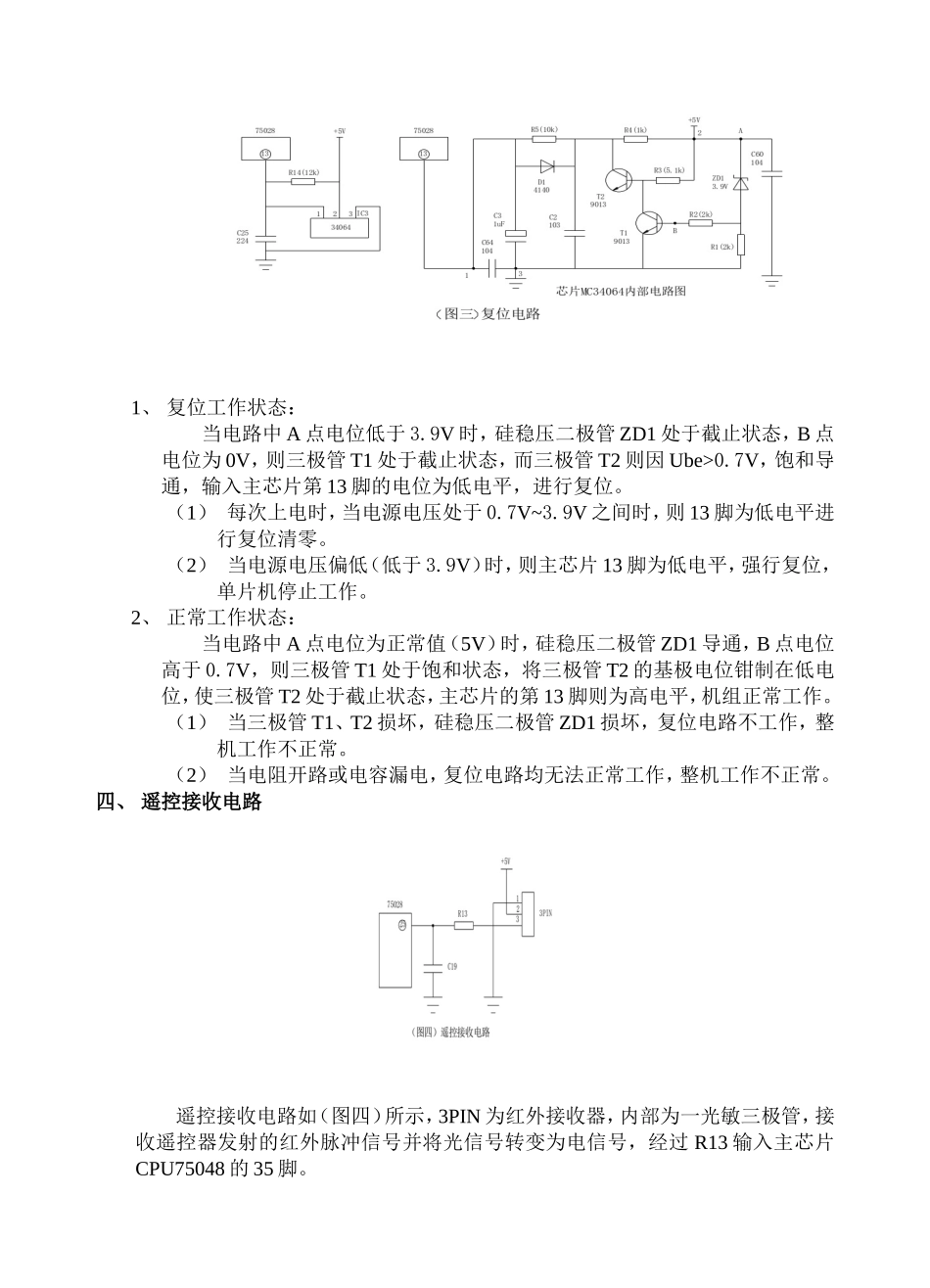

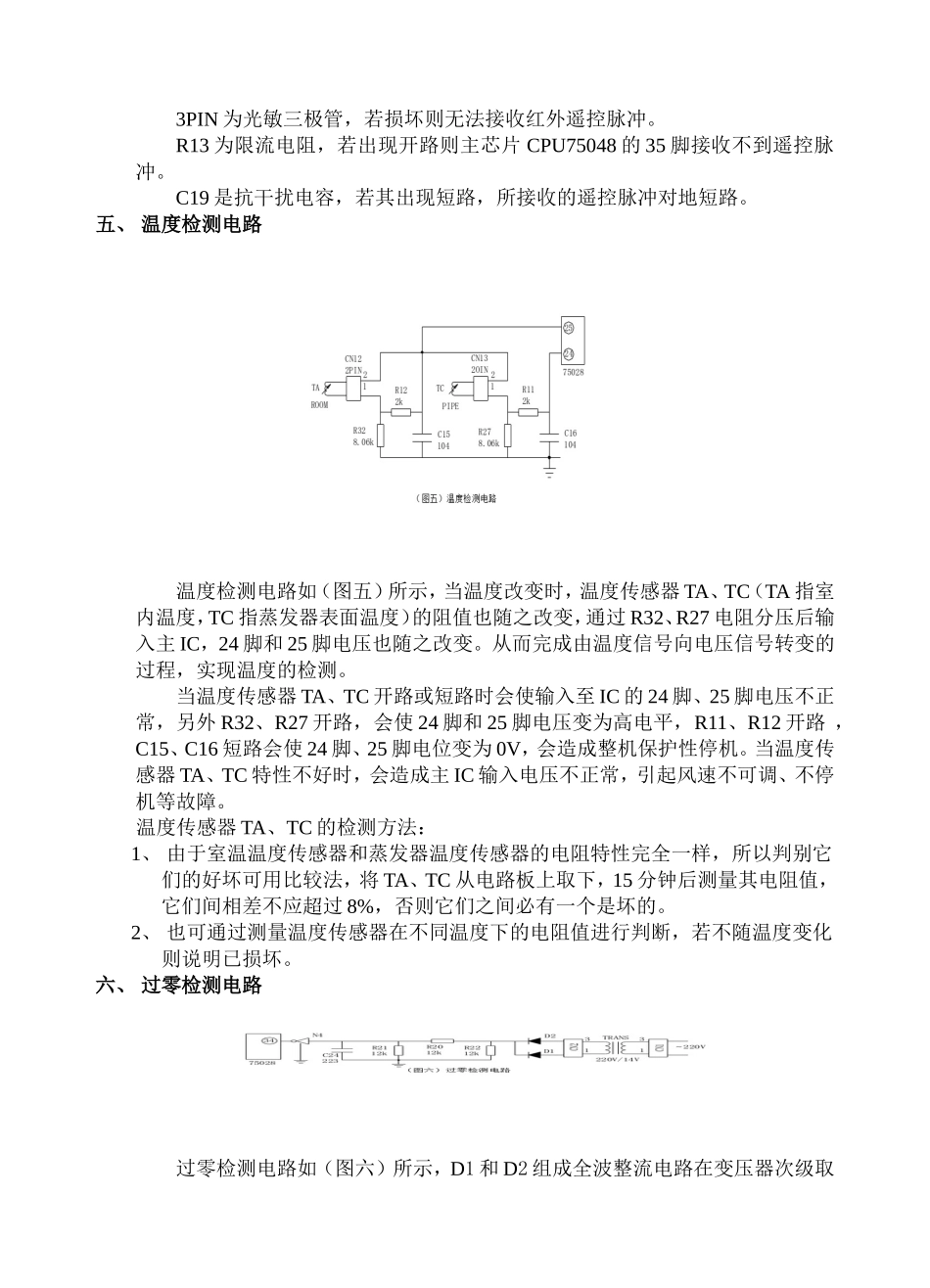

分体壁挂式空调器基本电路（以美的KFR—33GW/CY空调为例）一、电源电路电源电路如（图一）所示，AC220V交流电压经过变压器TRANS1降压为14V交流电，通过IC7桥堆整流，C6、C10滤波，输出18V左右直流电。8V左右直流电经过集成三端稳压器IC5（7812）稳压，C11、C7滤波输出DC12V，DC12V通过温度保险丝给启动继电器、蜂鸣器、步进电机、风机内部霍尔检测板等提供工作电压。DC12V再经过集成三端稳压器IC6（7805）稳压，C8、C12滤波，输出DC5V给主IC指示灯电路，温度检测电路、时钟电路、复位电路等提供工作电压。当桥堆、IC5或IC6损坏，主板将失去工作电压，整机不工作。二、时钟电路时钟电路如（图二）所示，振荡电路提供微处理器时钟基准信号，振荡信号的频率是4.19MHz，时钟电路是由晶体NT及两个电容和DC5V组成并联谐振电路与主芯片CPU75048内部振荡电路相连，其内部电路以一定频率自激振荡，为单片机工作提供时钟脉冲。如果NT损坏或者振荡电路中某一元件损坏，就不能给CPU提供时钟脉冲，CPU就不能工作，整机处于保护状态。三、复位电路复位电路如（图三）所示，主芯片CPU75048的13脚为复位电平检测脚，低电平使复位有效。正常工作时为高电平，电路中电阻R14和电容C25为MC34064的外围辅助元器件。复位电路工作原理如下：1、复位工作状态：当电路中A点电位低于3.9V时，硅稳压二极管ZD1处于截止状态，B点电位为0V，则三极管T1处于截止状态，而三极管T2则因Ube>0.7V，饱和导通，输入主芯片第13脚的电位为低电平，进行复位。（1）每次上电时，当电源电压处于0.7V~3.9V之间时，则13脚为低电平进行复位清零。（2）当电源电压偏低（低于3.9V）时，则主芯片13脚为低电平，强行复位，单片机停止工作。2、正常工作状态：当电路中A点电位为正常值（5V）时，硅稳压二极管ZD1导通，B点电位高于0.7V，则三极管T1处于饱和状态，将三极管T2的基极电位钳制在低电位，使三极管T2处于截止状态，主芯片的第13脚则为高电平，机组正常工作。（1）当三极管T1、T2损坏，硅稳压二极管ZD1损坏，复位电路不工作，整机工作不正常。（2）当电阻开路或电容漏电，复位电路均无法正常工作，整机工作不正常。四、遥控接收电路遥控接收电路如（图四）所示，3PIN为红外接收器，内部为一光敏三极管，接收遥控器发射的红外脉冲信号并将光信号转变为电信号，经过R13输入主芯片CPU75048的35脚。3PIN为光敏三极管，若损坏则无法接收红外遥控脉冲。R13为限流电阻，若出现开路则主芯片CPU75048的35脚接收不到遥控脉冲。C19是抗干扰电容，若其出现短路，所接收的遥控脉冲对地短路。五、温度检测电路温度检测电路如（图五）所示，当温度改变时，温度传感器TA、TC（TA指室内温度，TC指蒸发器表面温度）的阻值也随之改变，通过R32、R27电阻分压后输入主IC，24脚和25脚电压也随之改变。从而完成由温度信号向电压信号转变的过程，实现温度的检测。当温度传感器TA、TC开路或短路时会使输入至IC的24脚、25脚电压不正常，另外R32、R27开路，会使24脚和25脚电压变为高电平，R11、R12开路，C15、C16短路会使24脚、25脚电位变为0V，会造成整机保护性停机。当温度传感器TA、TC特性不好时，会造成主IC输入电压不正常，引起风速不可调、不停机等故障。温度传感器TA、TC的检测方法：1、由于室温温度传感器和蒸发器温度传感器的电阻特性完全一样，所以判别它们的好坏可用比较法，将TA、TC从电路板上取下，15分钟后测量其电阻值，它们间相差不应超过8%，否则它们之间必有一个是坏的。2、也可通过测量温度传感器在不同温度下的电阻值进行判断，若不随温度变化则说明已损坏。六、过零检测电路过零检测电路如（图六）所示，D1和D2组成全波整流电路在变压器次级取出电压信号，经过R20、R22、R21、C24滤波后输入三极管N4的基极，通过N4的放大，改变输入主IC的34脚的电位。工作原理：电源频率为50Hz~60Hz，变压器次级也为50Hz~60Hz，当交流过零点经过时，D1、D2处于截止状态，N4基极电位为零，输入主IC的34脚为高电平。通过电源周期计算大约在0.007S～0.01S时间内主IC要检测到一个高电平即检测到一个过零点，否则电源频率太大或太小。主要元器件作用：当D1...
