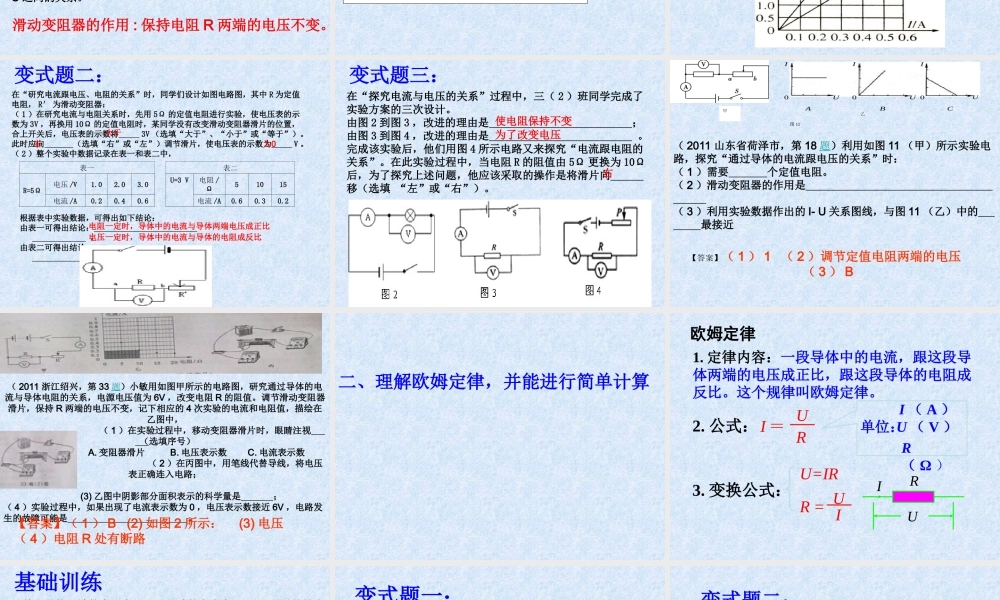

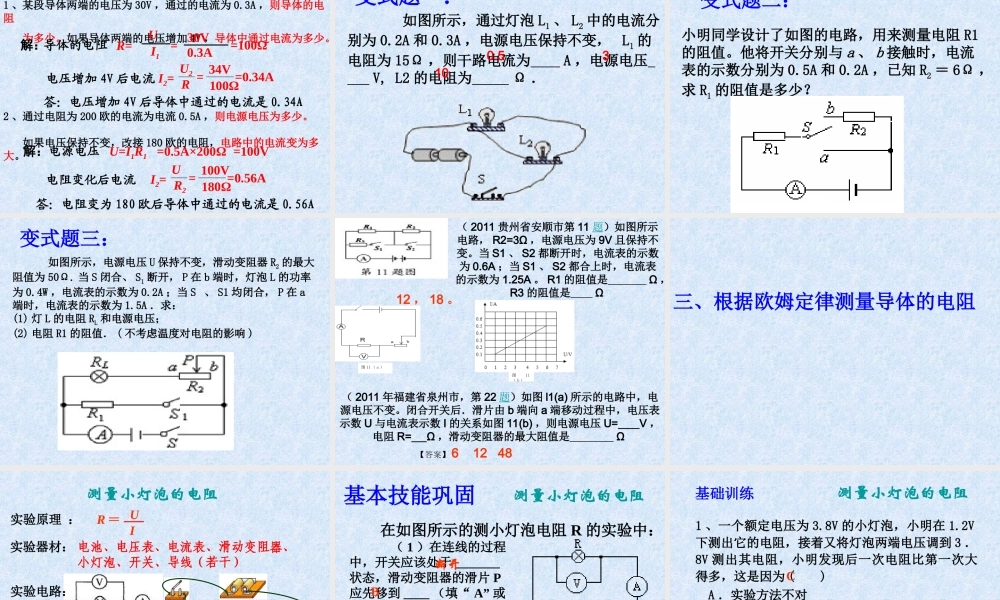

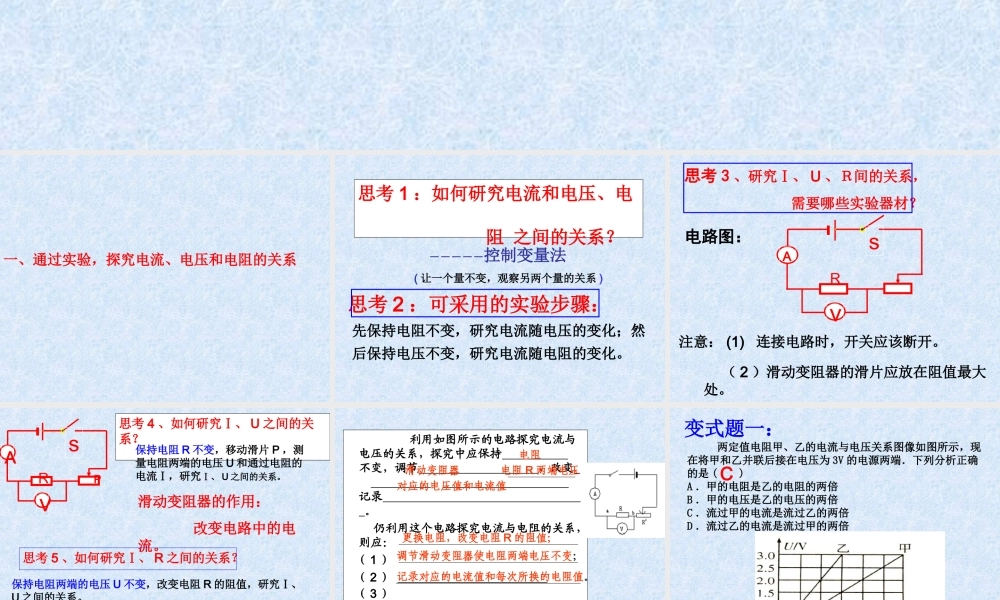

欧姆定律总复习一、通过实验，探究电流、电压和电阻的关系思考 1 ：如何研究电流和电压、电 阻 之间的关系？先保持电阻不变，研究电流随电压的变化；然后保持电压不变，研究电流随电阻的变化。－－－－－控制变量法 ( 让一个量不变，观察另两个量的关系 )思考 2 ：可采用的实验步骤：AsVR电路图：注意： (1) 连接电路时，开关应该断开。 （ 2 ）滑动变阻器的滑片应放在阻值最大处。思考 3 、研究Ⅰ、 U 、Ｒ间的关系， 需要哪些实验器材？思考 4 、如何研究Ⅰ、 U 之间的关系？思考 5 、如何研究Ⅰ、 R 之间的关系？保持电阻 R 不变，移动滑片 P ，测量电阻两端的电压 U 和通过电阻的电流Ⅰ，研究Ⅰ、 U 之间的关系。滑动变阻器的作用： 改变电路中的电流。保持电阻两端的电压 U 不变，改变电阻 R 的阻值，研究Ⅰ、U 之间的关系。滑动变阻器的作用 : 保持电阻 R 两端的电压不变。AsVRP 利用如图所示的电路探究电流与电压的关系，探究中应保持 不变，调节 ，改变 记录 。 仍利用这个电路探究电流与电阻的关系，则应： （ 1 ） （ 2 ） （ 3 ） A V R1 R2 电阻滑动变阻器电阻 R 两端电压对应的电压值和电流值更换电阻，改变电阻 R 的阻值；调节滑动变阻器使电阻两端电压不变；记录对应的电流值和每次所换的电阻值。 两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为 3V 的电源两端．下列分析正确的是 ( )A ．甲的电阻是乙的电阻的两倍B ．甲的电压是乙的电压的两倍C ．流过甲的电流是流过乙的两倍D ．流过乙的电流是流过甲的两倍变式题一：C在“研究电流跟电压、电阻的关系”时，同学们设计如图电路图，其中 R 为定值电阻， R′ 为滑动变阻器： （ 1 ）在研究电流与电阻关系时，先用 5Ω 的定值电阻进行实验，使电压表的示数为 3V ，再换用 10Ω 的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将 3V （选填“大于”、“小于”或“等于”）。此时应向 （选填“右”或“左”）调节滑片，使电压表的示数为 V 。（ 2 ）整个实验中数据记录在表一和表二中，变式题二：表一表二R=5Ω电压 /V1.02.03.0U=3 V电阻 /Ω51015电流 /A0.20.40.6电流 /A0.60.30.2根据表中实验数据，可得出如下结论：由表一可得出结论： 。由表二可得出结论： 。 电阻一定时，导体中的电流与导体两端电压成...
