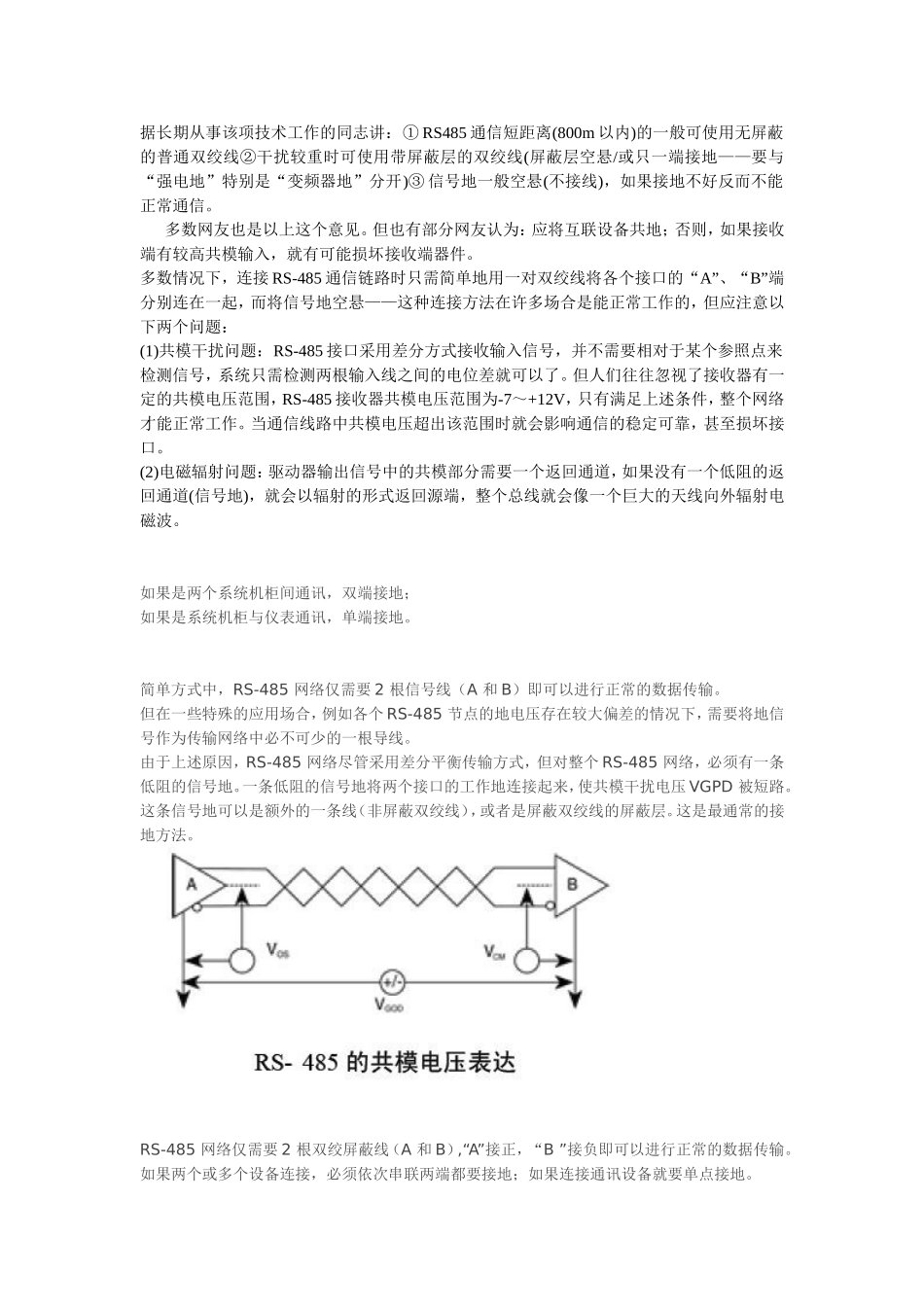

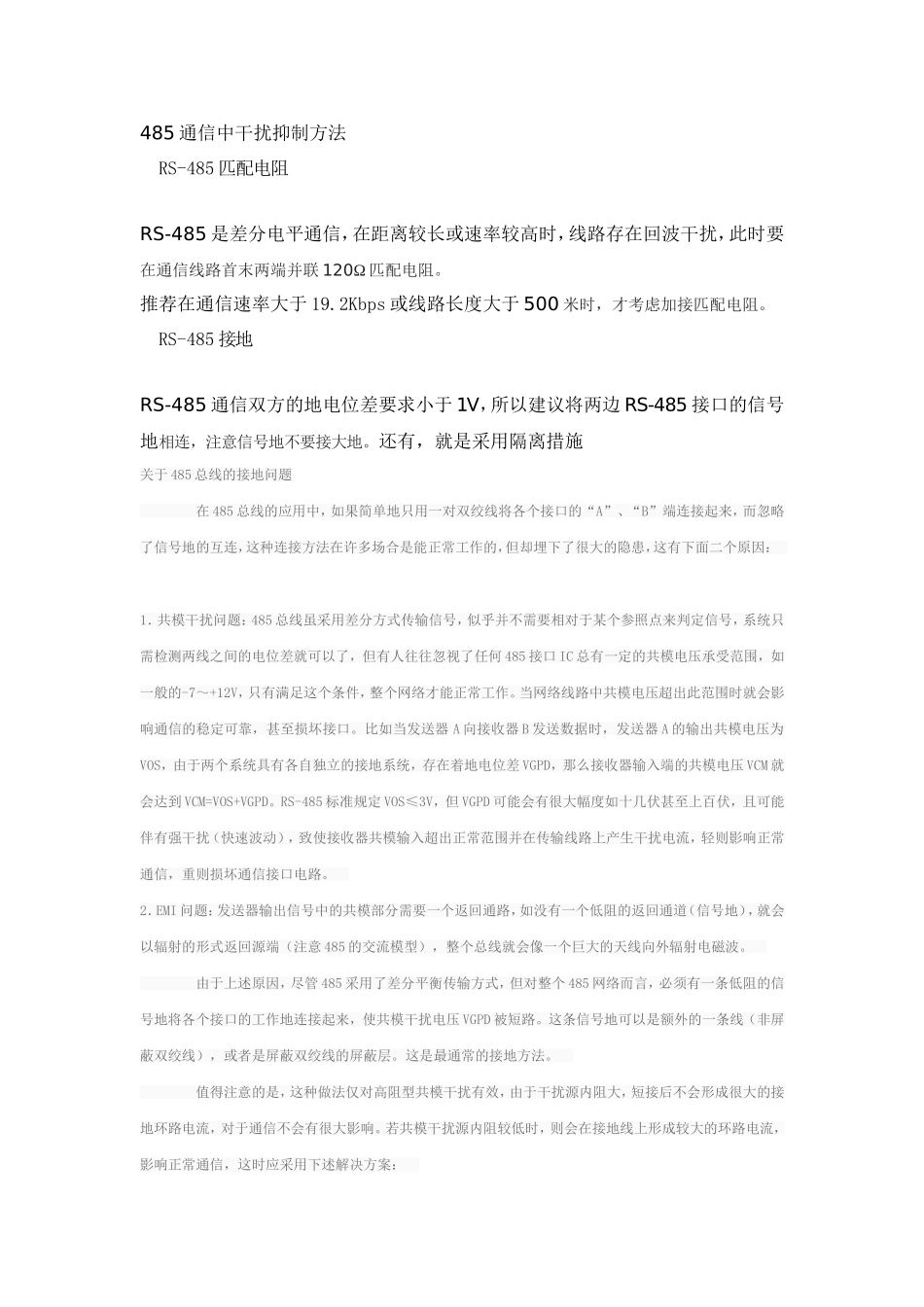

据长期从事该项技术工作的同志讲：①RS485通信短距离(800m以内)的一般可使用无屏蔽的普通双绞线②干扰较重时可使用带屏蔽层的双绞线(屏蔽层空悬/或只一端接地——要与“强电地”特别是“变频器地”分开)③信号地一般空悬(不接线)，如果接地不好反而不能正常通信。多数网友也是以上这个意见。但也有部分网友认为：应将互联设备共地；否则，如果接收端有较高共模输入，就有可能损坏接收端器件。多数情况下，连接RS-485通信链路时只需简单地用一对双绞线将各个接口的“A”、“B”端分别连在一起，而将信号地空悬——这种连接方法在许多场合是能正常工作的，但应注意以下两个问题：(1)共模干扰问题：RS-485接口采用差分方式接收输入信号，并不需要相对于某个参照点来检测信号，系统只需检测两根输入线之间的电位差就可以了。但人们往往忽视了接收器有一定的共模电压范围，RS-485接收器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。当通信线路中共模电压超出该范围时就会影响通信的稳定可靠，甚至损坏接口。(2)电磁辐射问题：驱动器输出信号中的共模部分需要一个返回通道，如果没有一个低阻的返回通道(信号地)，就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。如果是两个系统机柜间通讯，双端接地；如果是系统机柜与仪表通讯，单端接地。简单方式中，RS-485网络仅需要2根信号线（A和B）即可以进行正常的数据传输。但在一些特殊的应用场合，例如各个RS-485节点的地电压存在较大偏差的情况下，需要将地信号作为传输网络中必不可少的一根导线。;i%Q#t7o(Y-m.K由于上述原因，RS-485网络尽管采用差分平衡传输方式，但对整个RS-485网络，必须有一条低阻的信号地。一条低阻的信号地将两个接口的工作地连接起来，使共模干扰电压VGPD被短路。这条信号地可以是额外的一条线（非屏蔽双绞线），或者是屏蔽双绞线的屏蔽层。这是最通常的接地方法。RS-485网络仅需要2根双绞屏蔽线（A和B）,“A”接正，“B”接负即可以进行正常的数据传输。如果两个或多个设备连接，必须依次串联两端都要接地；如果连接通讯设备就要单点接地。YYY个人主页给TA发消息加TA为好友发表于：2005-07-1814:03:00楼主有50台仪表（带有485口），需要同在一条总线上与计算机进行485通信（距离300米），在接线时除了接AB两线外，是否要接地线？如何接？接地线有何好（坏）处。谢谢！回复举报全部评论窝头个人主页给TA发消息加TA为好友发表于：2005-07-1815:02:001楼用7520http://www.icpdas.com/products/Industrial/communication_module/communication_list.htm地线不必了回复引用举报回复引用举报工控交流个人主页给TA发消息加TA为好友发表于：2005-07-1815:53:003楼不必要接地，如果接地不好反而不能正常通讯！回复引用举报688i个人主页给TA发消息加TA为好友发表于：2005-07-1910:55:004楼如果要接，记得链路上只能有一点接地，就是一段屏蔽网只在一个地方接地，切记不要把两块表的接地端子直接连起来，不然会干扰正常通信。回复引用举报友子个人主页给TA发消息加TA为好友发表于：2005-07-2620:22:005楼RS485通讯不需要信号地，也就是说采用普通双绞线不接地可以正常工作。当应用于有干扰的场合采用时屏蔽双绞线时屏蔽线应单端接地（同强电地特别是变频器地分开），否则没有效果。回复引用举报网络人生个人主页给TA发消息加TA为好友发表于：2005-08-2011:12:006楼我做这方面已经有几年，你的问题一下子说不清楚，http://icmcn.home.sunbo.net,可以访问一下，可以相互交流一下，bolo1979@sina.com。回复引用举报lipeng62个人主页给TA发消息加TA为好友发表于：2005-09-2221:20:007楼我有不同看法。平衡差分驱动下，RS485双线都是信号线。接收端差分接收，不接地照样正常工作。但是，两设备间如果存在电位差，造成接收端较高共模输入，有可能损坏接收端。应将互联设备共地。回复引用举报如有一端的设备浮地，可不需要共地。RS-232/RS-485/RS-422接口介绍和怎样正确应用?http://www.autoyx.com/oth/sp.htm485通信中干扰抑制方法RS-485匹配电阻RS-485是差分电平通信，在距离较长或速...
