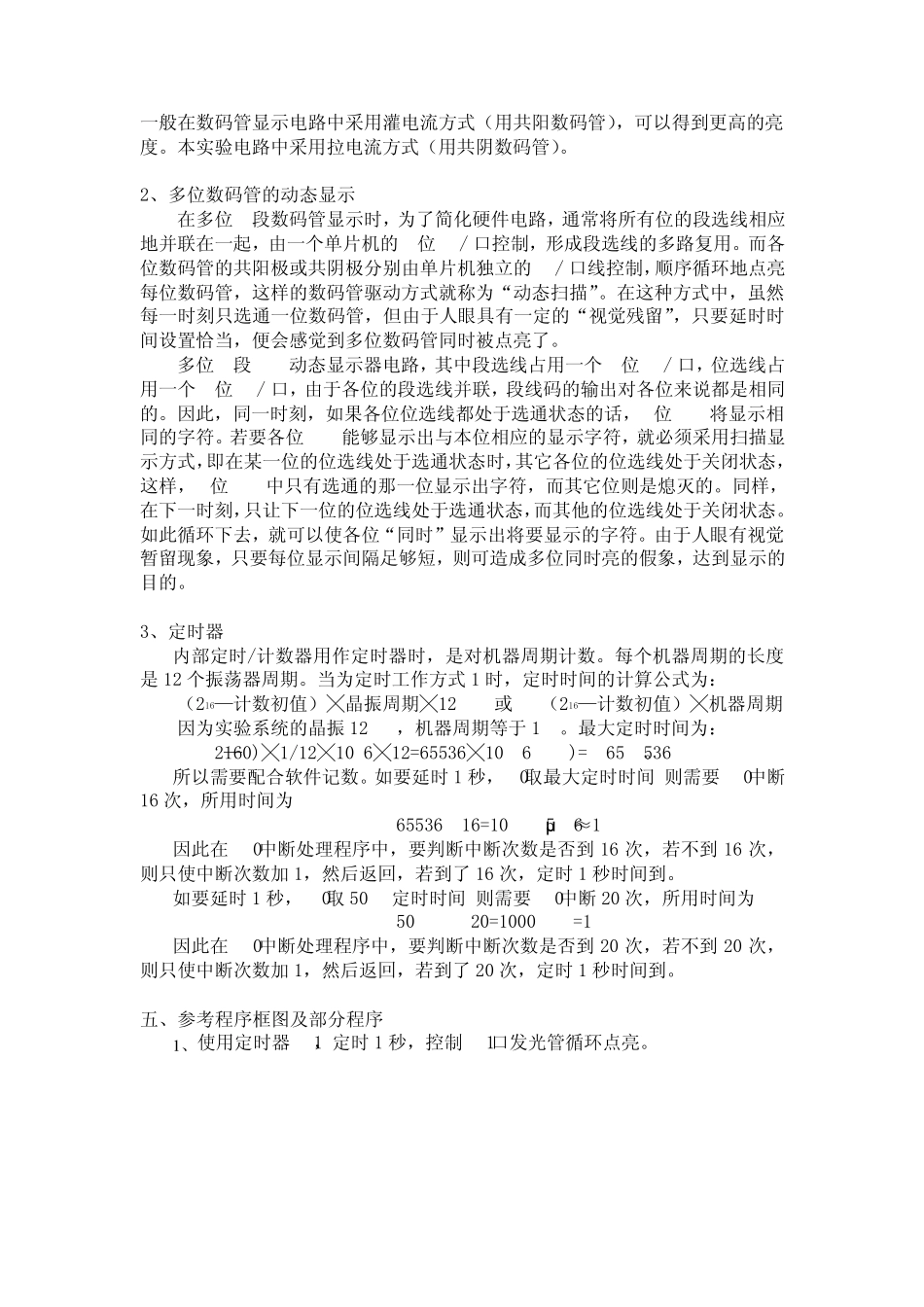

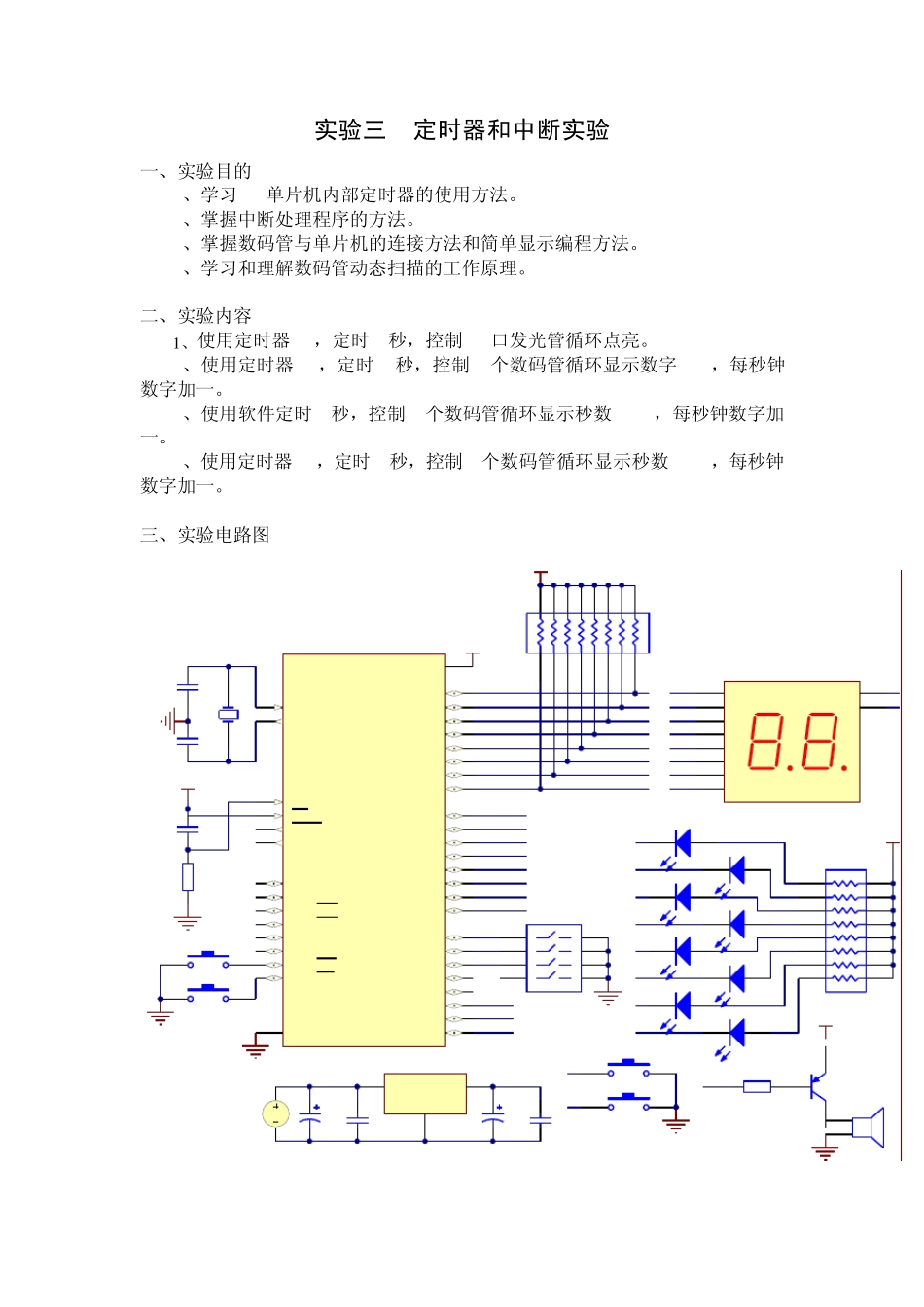

实验三 定时器和中断实验 一、实验目的 1、学习 51单片机内部定时器的使用方法。 2、掌握中断处理程序的方法。 3、掌握数码管与单片机的连接方法和简单显示编程方法。 4、学习和理解数码管动态扫描的工作原理。 二、实验内容 1、使用定时器 T0，定时 1秒，控制 P1口发光管循环点亮。 2、使用定时器 T0，定时 1秒，控制 1个数码管循环显示数字 0~9，每秒钟数字加一。 3、使用软件定时 1秒，控制 2个数码管循环显示秒数 0~59，每秒钟数字加一。 4、使用定时器 T0，定时 1秒，控制 2个数码管循环显示秒数 0~59，每秒钟数字加一。 三、实验电路图 四、实验说明 1、数码管的基本概念 （1） 段码 数码管中的每一段相当于一个发光二极管，8段数码管则具有 8个发光二极管。本次实验使用的是共阴数码管，公共端是 1、6，公共端置 0，则某段选线置1相应的段就亮。公共端 1控制左面的数码管；公共端 6控制右面的数码管。正面看数码管的引脚、段选线和数据线的对应关系为： 图1 数码管封装图 图2 数据线与数码管管脚连接关系 段码是指在数码管显示某一数字或字符时，在数码管各段所对应的引脚上所加的高低电平按顺序排列所组成的一个数字，它与数码管的类型（共阴、共阳）和与数据线的连接顺序有关。 对应数据线 D7 D6 D5 D4 D3 D2 D1 D0 对应显示段 e f DP g c d b a 显示数字 段码 0 0CFH 1 1 0 0 1 1 1 1 1 03H 0 0 0 0 0 0 1 1 2 5DH 0 1 0 1 1 1 0 1 3 5BH 0 1 0 1 1 0 1 1 4 93H 1 0 0 1 0 0 1 1 5 0DAH 1 1 0 1 1 0 1 0 6 0DEH 1 1 0 1 1 1 1 0 7 43H 0 1 0 0 0 0 1 1 8 0DFH 1 1 0 1 1 1 1 1 9 0DBH 1 1 0 1 1 0 1 1 （2）位码 位码也叫位选，用于选中某一位数码管。在实验图中要使第一个数码管显示数据，应在公共端1上加低电平，即使P2.7口为0，而公共端6上加高电平，即使P2.6口为1。位码与段码一样和硬件连接有关。 （3）拉电流与灌电流 单片机的I/O 口与其他电路连接时，I/O 电流的流向有两种情况：一种是当该I/O 口为高电平时，电流从单片机往外流，称作拉电流；另一种是该I/O 口为低电平时，电流往单片机内流，称为灌电流。一般I/O 的灌电流负载能力远大于拉电流负载能力，对于一般的51 单片机而言，拉电流最大4mA，灌电流为20mA。一 般 在 数 码 管 显 ...
