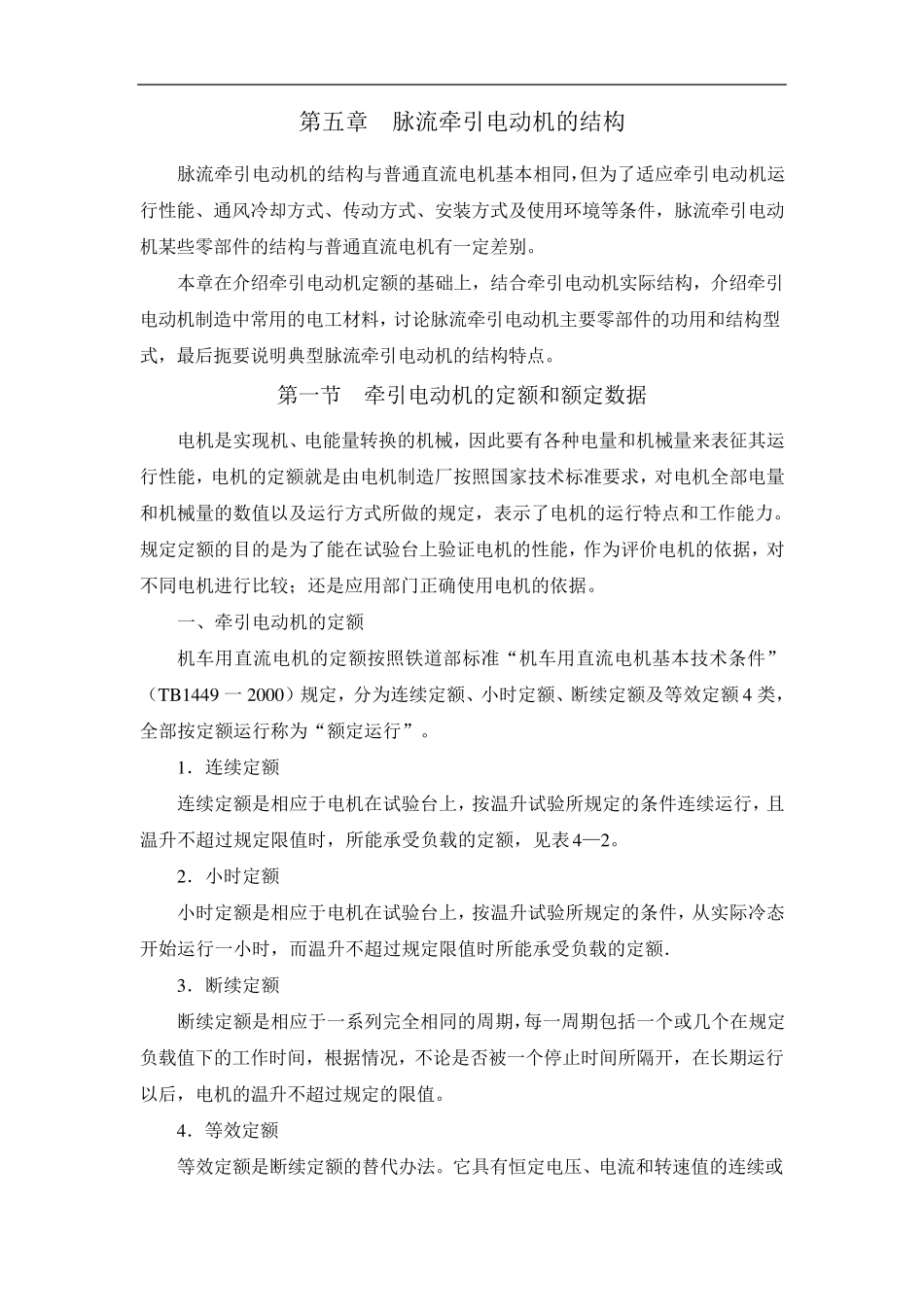

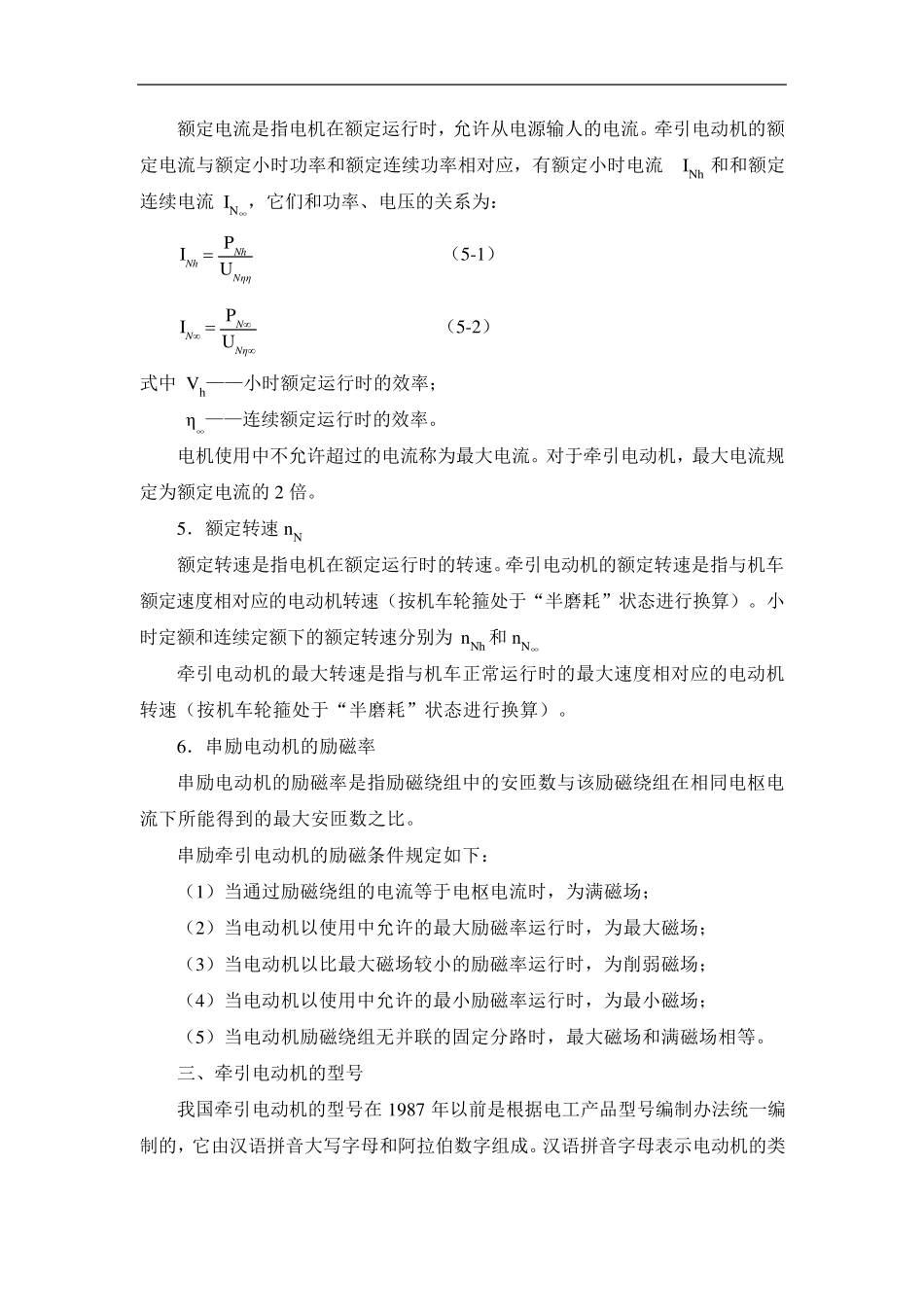

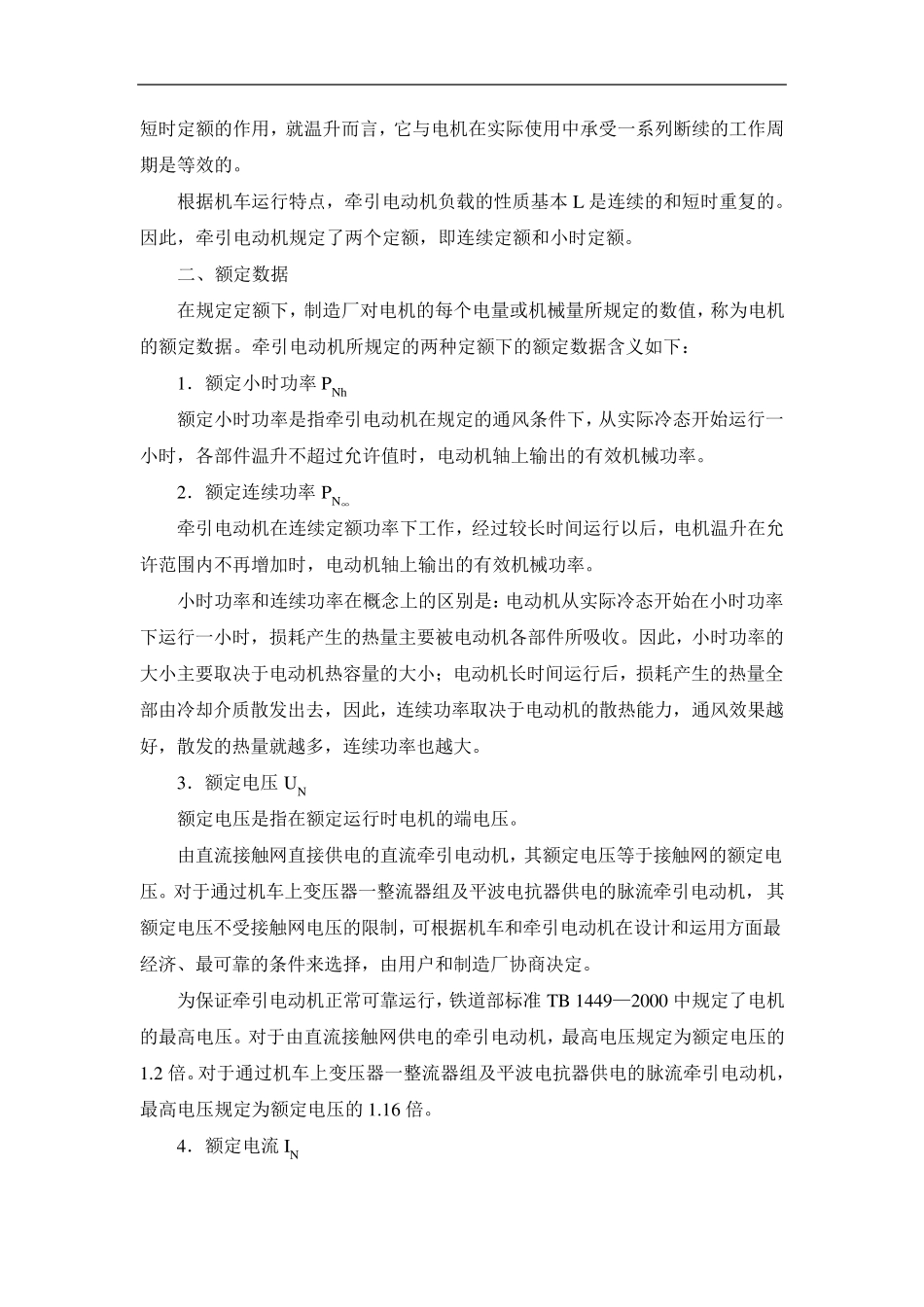

第五章 脉流牵引电动机的结构 脉流牵引电动机的结构与普通直流电机基本相同，但为了适应牵引电动机运行性能、通风冷却方式、传动方式、安装方式及使用环境等条件，脉流牵引电动机某些零部件的结构与普通直流电机有一定差别。 本章在介绍牵引电动机定额的基础上，结合牵引电动机实际结构，介绍牵引电动机制造中常用的电工材料，讨论脉流牵引电动机主要零部件的功用和结构型式，最后扼要说明典型脉流牵引电动机的结构特点。 第一节 牵引电动机的定额和额定数据 电机是实现机、电能量转换的机械，因此要有各种电量和机械量来表征其运行性能，电机的定额就是由电机制造厂按照国家技术标准要求，对电机全部电量和机械量的数值以及运行方式所做的规定，表示了电机的运行特点和工作能力。规定定额的目的是为了能在试验台上验证电机的性能，作为评价电机的依据，对不同电机进行比较；还是应用部门正确使用电机的依据。 一、牵引电动机的定额 机车用直流电机的定额按照铁道部标准“机车用直流电机基本技术条件”（TB1449 一 2000）规定，分为连续定额、小时定额、断续定额及等效定额 4 类，全部按定额运行称为“额定运行”。 1．连续定额 连续定额是相应于电机在试验台上，按温升试验所规定的条件连续运行，且温升不超过规定限值时，所能承受负载的定额，见表 4—2。 2．小时定额 小时定额是相应于电机在试验台上，按温升试验所规定的条件，从实际冷态开始运行一小时，而温升不超过规定限值时所能承受负载的定额． 3．断续定额 断续定额是相应于一系列完全相同的周期，每一周期包括一个或几个在规定负载值下的工作时间，根据情况，不论是否被一个停止时间所隔开，在长期运行以后，电机的温升不超过规定的限值。 4．等效定额 等效定额是断续定额的替代办法。它具有恒定电压、电流和转速值的连续或 短时定额的作用，就温升而言，它与电机在实际使用中承受一系列断续的工作周期是等效的。 根据机车运行特点，牵引电动机负载的性质基本 L 是连续的和短时重复的。因此，牵引电动机规定了两个定额，即连续定额和小时定额。 二、额定数据 在规定定额下，制造厂对电机的每个电量或机械量所规定的数值，称为电机的额定数据。牵引电动机所规定的两种定额下的额定数据含义如下： 1．额定小时功率 PNh 额定小时功率是指牵引电动机在规定的通风条件下，从实际冷态开始运行一小时，各部件温升不超过允许值时，电动机轴上输出的有效机械功率...
