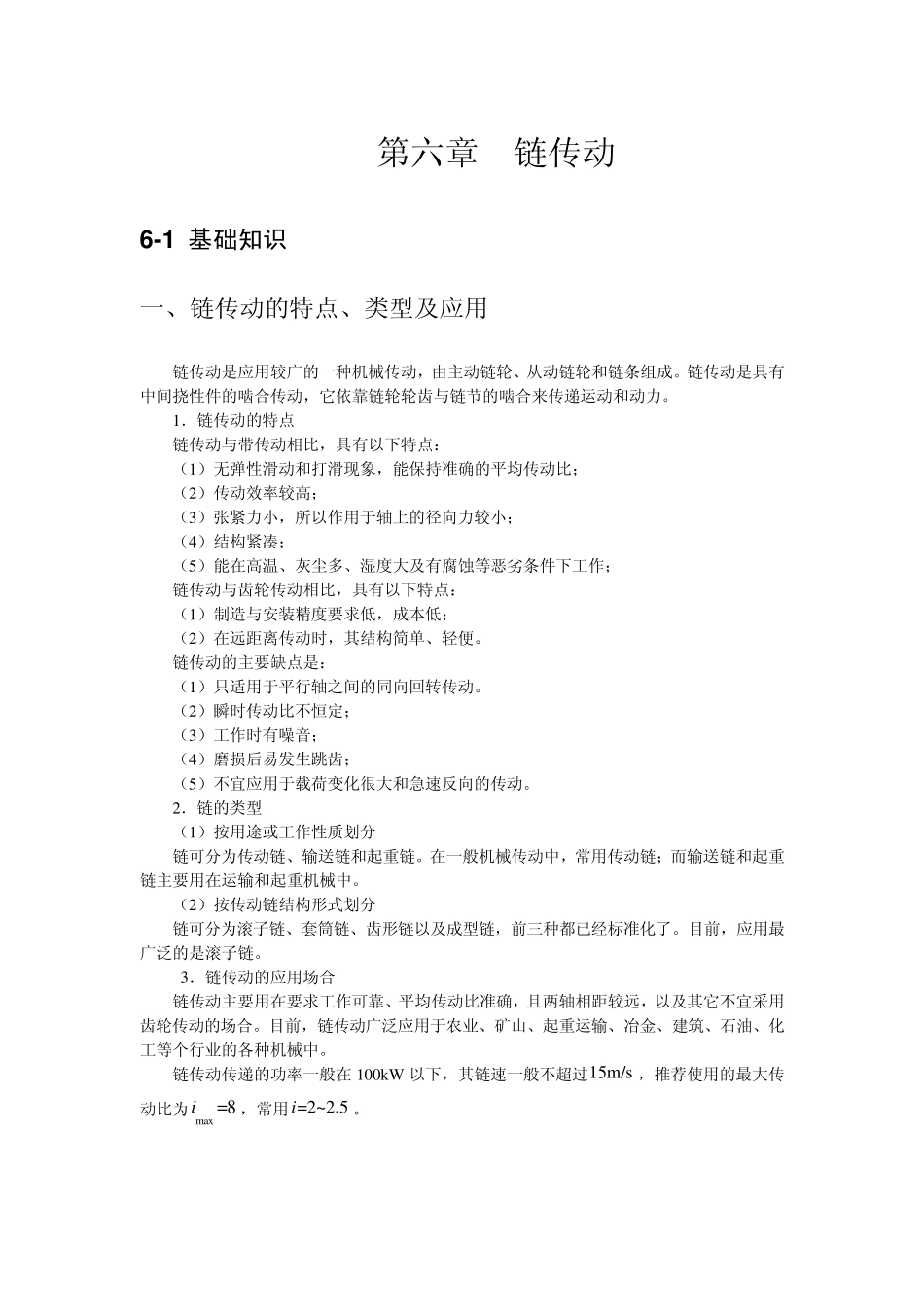

第六章 链传动 6 -1 基础知识 一、链传动的特点、类型及应用 链传动是应用较广的一种机械传动，由主动链轮、从动链轮和链条组成。链传动是具有中间挠性件的啮合传动，它依靠链轮轮齿与链节的啮合来传递运动和动力。 1．链传动的特点 链传动与带传动相比，具有以下特点： （1）无弹性滑动和打滑现象，能保持准确的平均传动比； （2）传动效率较高； （3）张紧力小，所以作用于轴上的径向力较小； （4）结构紧凑； （5）能在高温、灰尘多、湿度大及有腐蚀等恶劣条件下工作； 链传动与齿轮传动相比，具有以下特点： （1）制造与安装精度要求低，成本低； （2）在远距离传动时，其结构简单、轻便。 链传动的主要缺点是： （1）只适用于平行轴之间的同向回转传动。 （2）瞬时传动比不恒定； （3）工作时有噪音； （4）磨损后易发生跳齿； （5）不宜应用于载荷变化很大和急速反向的传动。 2．链的类型 （1）按用途或工作性质划分 链可分为传动链、输送链和起重链。在一般机械传动中，常用传动链；而输送链和起重链主要用在运输和起重机械中。 （2）按传动链结构形式划分 链可分为滚子链、套筒链、齿形链以及成型链，前三种都已经标准化了。目前，应用最广泛的是滚子链。 3．链传动的应用场合 链传动主要用在要求工作可靠、平均传动比准确，且两轴相距较远，以及其它不宜采用齿轮传动的场合。目前，链传动广泛应用于农业、矿山、起重运输、冶金、建筑、石油、化工等个行业的各种机械中。 链传动传递的功率一般在 100kW 以下，其链速一般不超过15m/s ，推荐使用的最大传动比为max =8i，常用 =2~2.5i。 二、链传动的失效形式及功率曲线图 1 ．链传动的失效形式 链传动的失效形式主要有：链的疲劳失效；链条铰链的磨损；链条铰链的胶合；链条静力拉断。 （1 ）链的疲劳失效 链的疲劳失效主要表现在链板、滚子与套筒的疲劳破坏。因此，链条元件的疲劳强度是决定链传动承载能力的主要因素。 （2 ）链条铰链的磨损 链条铰链磨损主要表现在链节距变长，链的松边垂度变化，增大动载荷，容易发生跳齿或脱齿。 （3 ）链条铰链的胶合 在润滑不良或转速过高时，工作表面容易发生胶合破坏。因此，链条铰链的胶合在一定程度上限制了传动的极限转速。 （4 ）链条静力拉断 低速的链条过载时，容易发生静强度不足而断裂。因此，链条静力拉断常发生在低速重载或严重过载的传动中。 2 ．链传动的功率曲线图 在不同的工...
