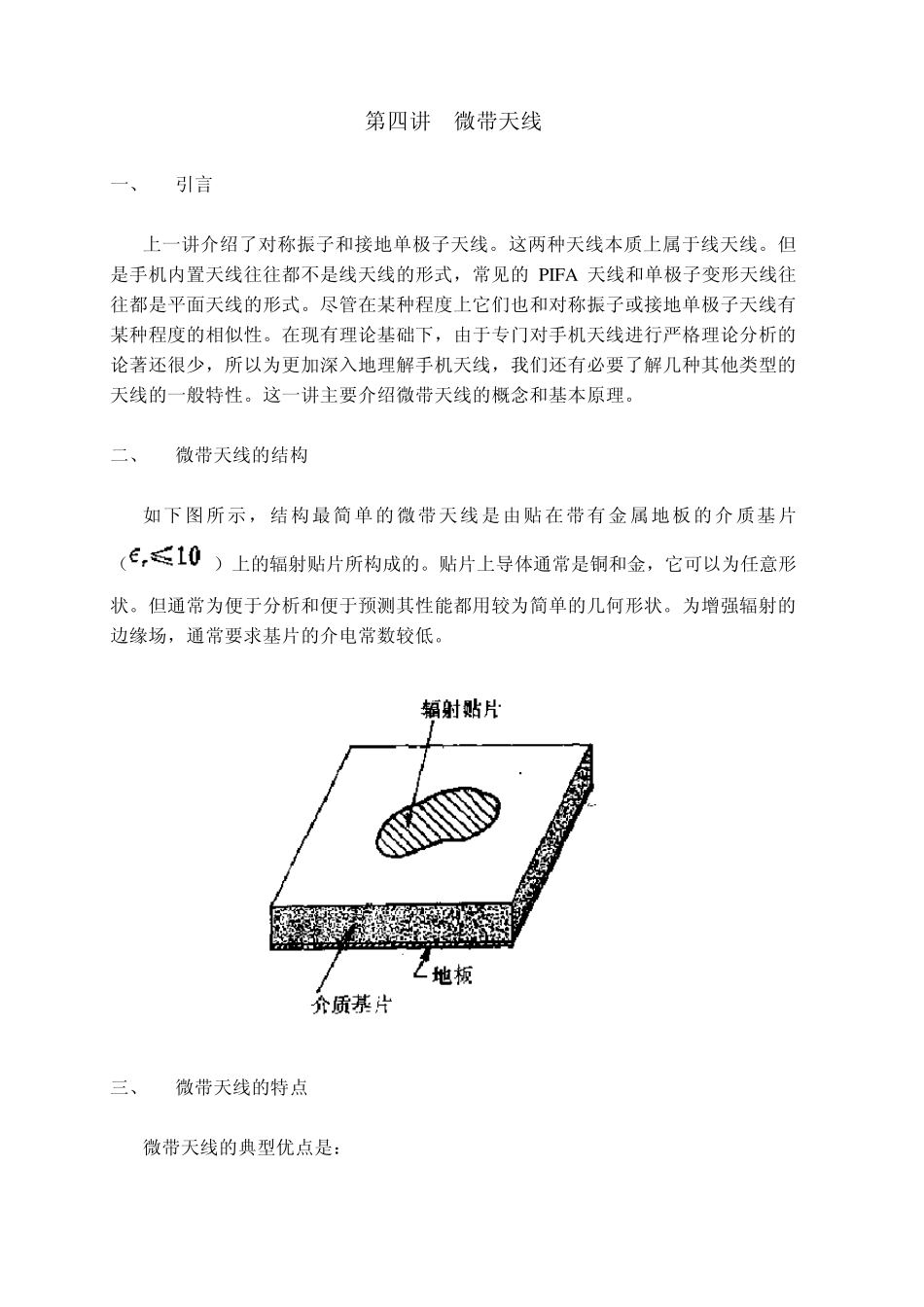

第四讲 微带天线 一、 引言 上一讲介绍了对称振子和接地单极子天线
这两种天线本质上属于线天线
但是手机内置天线往往都不是线天线的形式，常见的 P IFA 天线和单极子变形天线往往都是平面天线的形式
尽管在某种程度上它们也和对称振子或接地单极子天线有某种程度的相似性
在现有理论基础下，由于专门对手机天线进行严格理论分析的论著还很少，所以为更加深入地理解手机天线，我们还有必要了解几种其他类型的天线的一般特性
这一讲主要介绍微带天线的概念和基本原理
二、 微带天线的结构 如下图所示，结构最简单的微带天线是由贴在带有金 属地板的介质基片（）上的辐射贴片所构成的
贴片上导体通常是铜和金，它可以为任意形状
但通常为便于分析和便于预测其性能都用较为简单的几何形状
为增强辐射的边缘场，通常要求基片的介电常数较低

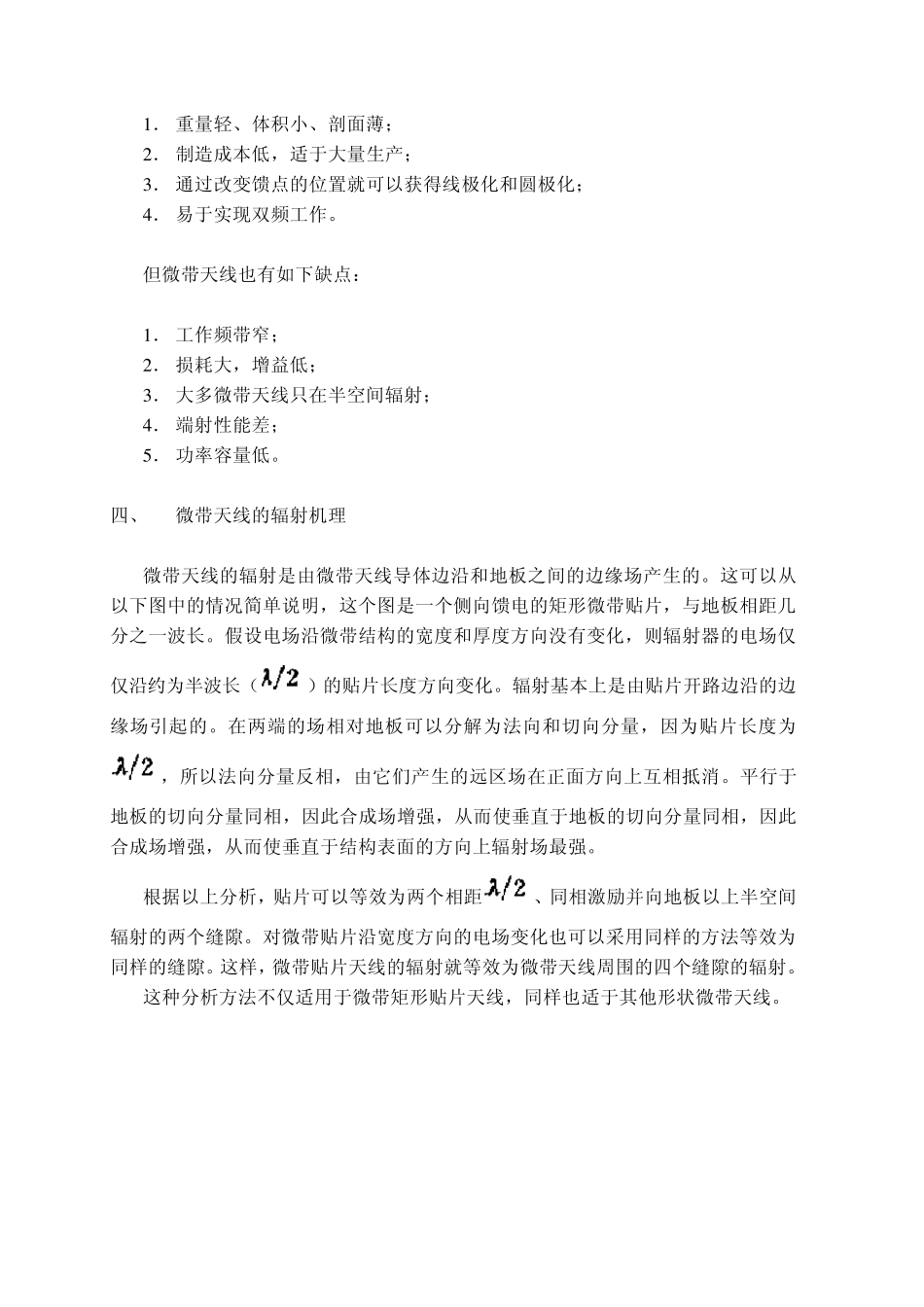

三、 微带天线的特点 微带天线的典型优点是： 1 ． 重量轻、体积小、剖面薄； 2 ． 制造成本低，适于大量生产； 3 ． 通过改变馈点的位置就可以获得线极化和圆极化； 4 ． 易于实现双频工作
但微带天线也有如下缺点： 1 ． 工作频带窄； 2 ． 损耗大，增益低； 3 ． 大多微带天线只在半空间辐射； 4 ． 端射性能差； 5 ． 功率容量低
四、 微带天线的辐射机理 微带天线的辐射是由微带天线导体边沿和地板之间的边缘场产生的

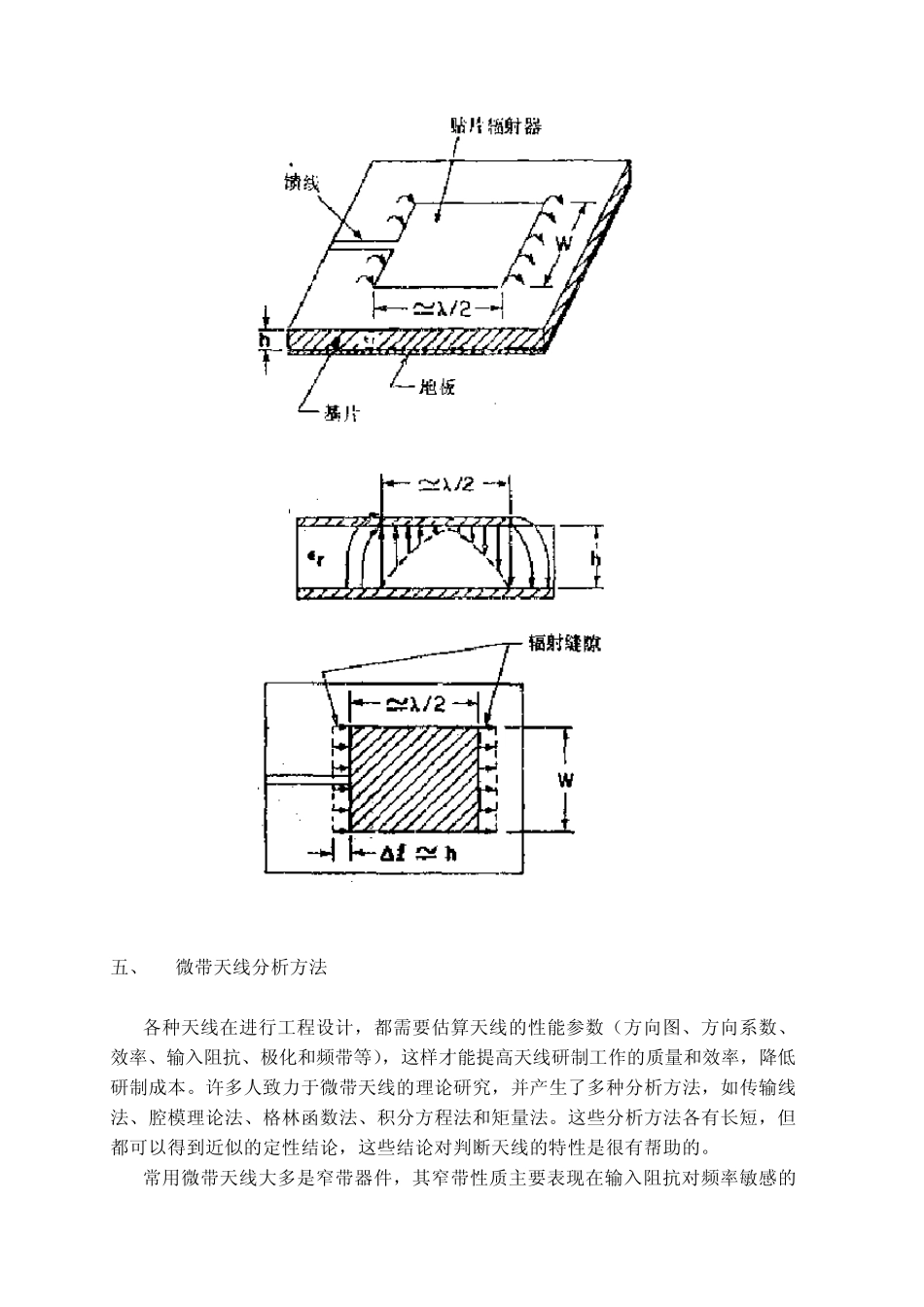

这可以从以下图中的情况简单说明，这个图是一个侧向馈电的矩形微带贴片，与地板相距几分之一波长
假设电场沿微带结构的宽度和厚度方向没有变化，则辐射器的电场仅仅沿约为半波长（）的贴片长度方向变化
辐射基本上是由贴片开路边沿的边缘场引起的
在两端的场相对地板可以分解为法向和切向分量，因为贴片长度为，所以法向分量反相，由它们产生的远区场在正面方向上互相抵消
平行于地板的切向分量同相，因此合成场增强，从而使垂直于地板的切向分量同相，因此合成场增强，从而使垂
