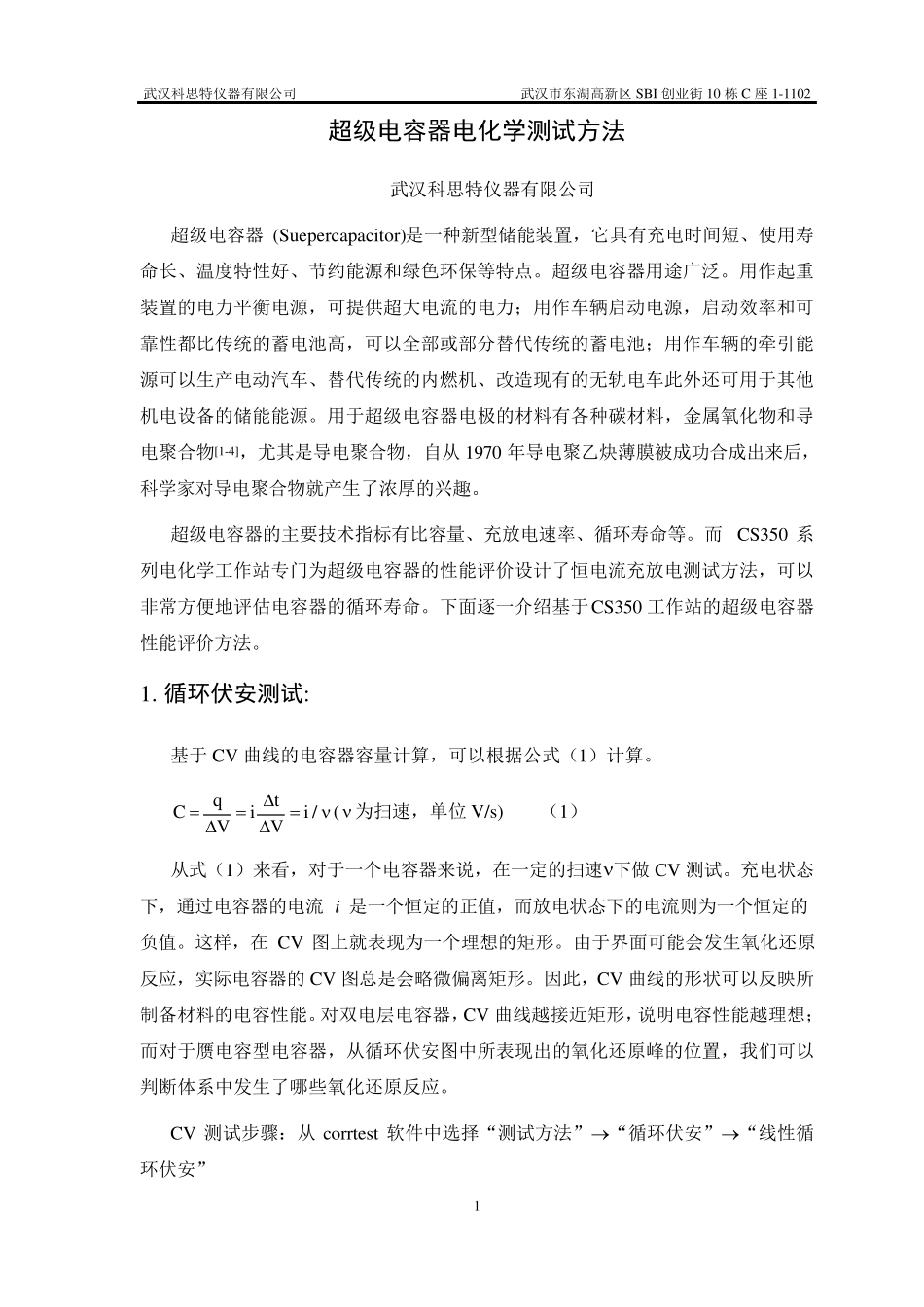

武汉科思特仪器有限公司 武汉市东湖高新区 SBI 创业街 10 栋 C 座 1-1102 1 超级电容器电化学测试方法 武汉科思特仪器有限公司 超级电容器 (Su epercapacitor)是一种新型储能装置,它具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。超级电容器用途广泛。用作起重装置的电力平衡电源,可提供超大电流的电力;用作车辆启动电源,启动效率和可靠性都比传统的蓄电池高,可以全部或部分替代传统的蓄电池;用作车辆的牵引能源可以生产电动汽车、替代传统的内燃机、改造现有的无轨电车此外还可用于其他机电设备的储能能源。用于超级电容器电极的材料有各种碳材料,金属氧化物和导电聚合物[1-4],尤其是导电聚合物,自从1970 年导电聚乙炔薄膜被成功合成出来后,科学家对导电聚合物就产生了浓厚的兴趣。 超级电容器的主要技术指标有比容量、充放电速率、循环寿命等。而CS350 系列电化学工作站专门为超级电容器的性能评价设计了恒电流充放电测试方法,可以非常方便地评估电容器的循环寿命。下面逐一介绍基于CS350 工作站的超级电容器性能评价方法。 1. 循环伏安测试: 基于 CV 曲线的电容器容量计算,可以根据公式(1)计算。 qtCii /VV( 为扫速,单位V/s) (1) 从式(1)来看,对于一个电容器来说,在一定的扫速下做CV 测试。充电状态下,通过电容器的电流 i 是一个恒定的正值,而放电状态下的电流则为一个恒定的负值。这样,在CV 图上就表现为一个理想的矩形。由于界面可能会发生氧化还原反应,实际电容器的 CV 图总是会略微偏离矩形。因此,CV 曲线的形状可以反映所制备材料的电容性能。对双电层电容器,CV 曲线越接近矩形,说明电容性能越理想;而对于赝电容型电容器,从循环伏安图中所表现出的氧化还原峰的位置,我们可以判断体系中发生了哪些氧化还原反应。 CV 测试步骤:从corrtest 软件中选择“测试方法” “循环伏安” “线性循环伏安” 武汉科思特仪器有限公司 武汉市东湖高新区SBI 创业街10 栋C 座1-1102 2 1.1. 参数设置: 系统默认是从高电位扫向低电位,例如在-0.4V~ 0.6V 的电压范围内,正向扫描:高电位设为0.6V(相对参比电极),低电位设为-0.4V(相对参比电极),反向扫描,高电位设为-0.4V(相对参比电极),低电位设为0.6V(相对参比电极)。扫描速率可以根据需要设置,注意扫描速率和采样频率的设置是对应的,若是扫描速率较高(100...
