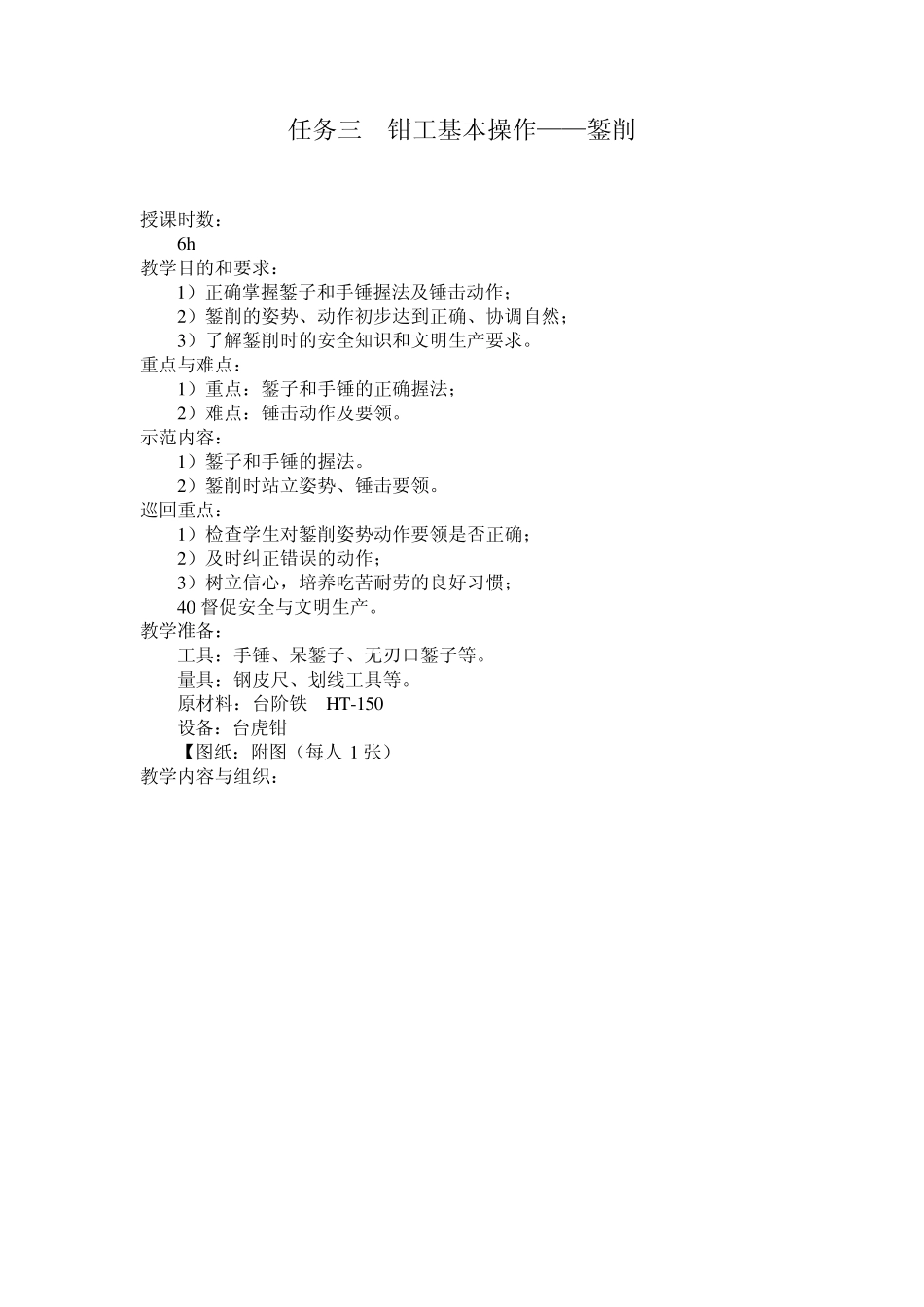

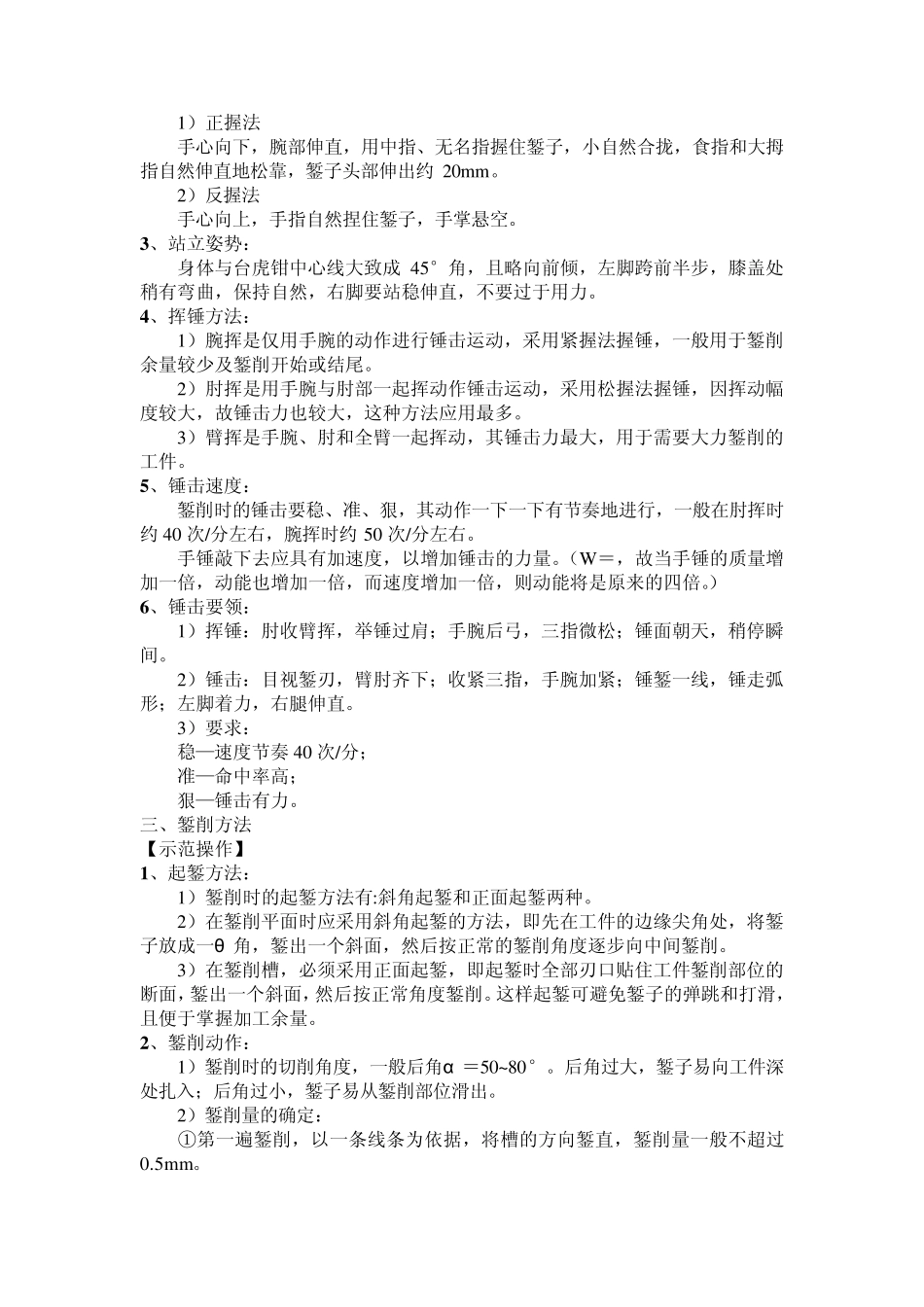

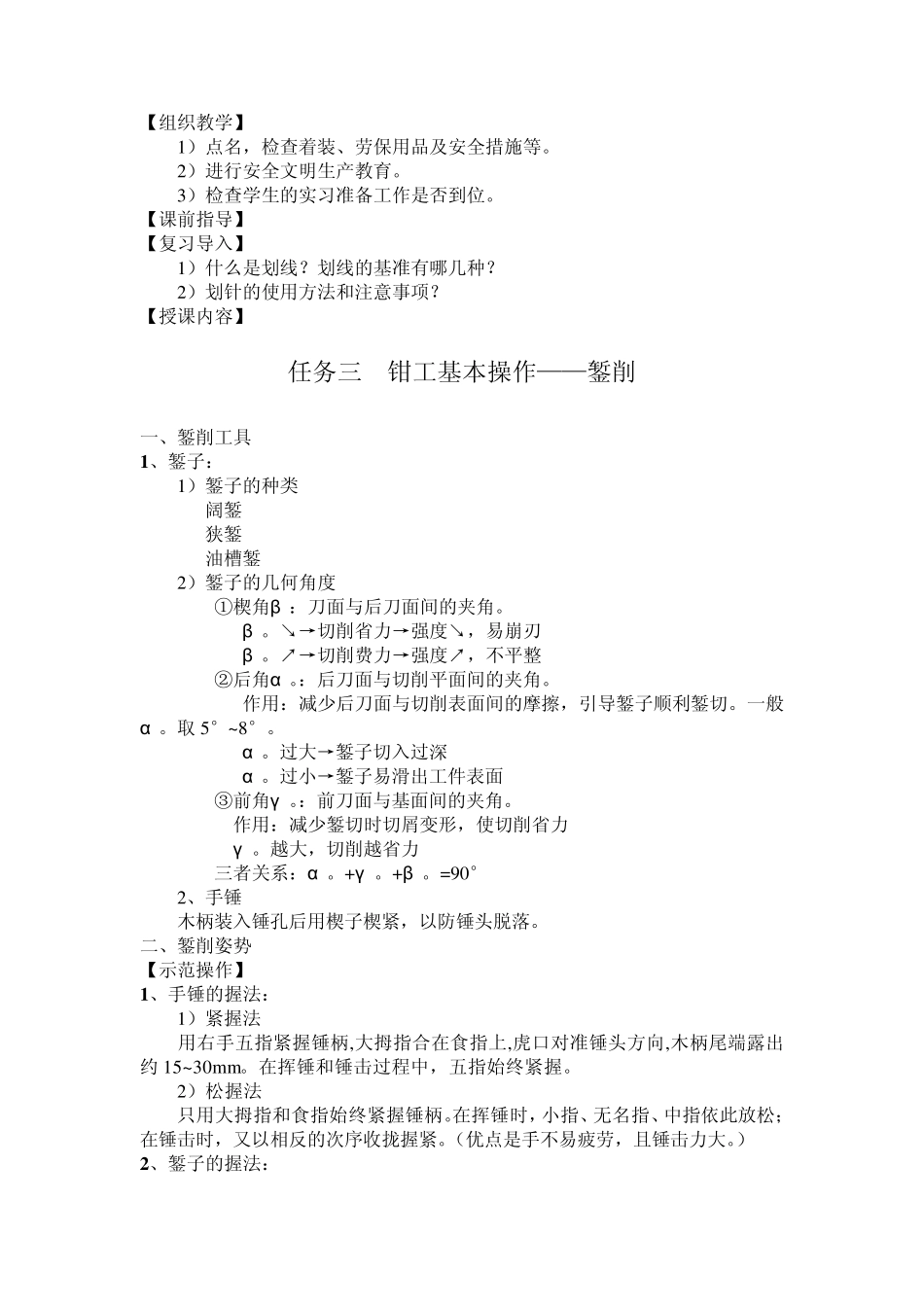

任务三 钳工基本操作——錾削 授课时数： 6h 教学目的和要求： 1）正确掌握錾子和手锤握法及锤击动作； 2）錾削的姿势、动作初步达到正确、协调自然； 3）了解錾削时的安全知识和文明生产要求。 重点与难点： 1）重点：錾子和手锤的正确握法； 2）难点：锤击动作及要领。 示范内容： 1）錾子和手锤的握法。 2）錾削时站立姿势、锤击要领。 巡回重点： 1）检查学生对錾削姿势动作要领是否正确； 2）及时纠正错误的动作； 3）树立信心，培养吃苦耐劳的良好习惯； 40 督促安全与文明生产。 教学准备： 工具：手锤、呆錾子、无刃口錾子等。 量具：钢皮尺、划线工具等。 原材料：台阶铁 HT-150 设备：台虎钳 【图纸：附图（每人 1 张） 教学内容与组织： 【组织教学】 1）点名，检查着装、劳保用品及安全措施等。 2）进行安全文明生产教育。 3）检查学生的实习准备工作是否到位。 【课前指导】 【复习导入】 1）什么是划线？划线的基准有哪几种？ 2）划针的使用方法和注意事项？ 【授课内容】 任务三 钳工基本操作——錾削 一、錾削工具 1 、錾子： 1）錾子的种类 阔錾 狭錾 油槽錾 2）錾子的几何角度 ①楔角β ：刀面与后刀面间的夹角。 β 。↘→切削省力→强度↘，易崩刃 β 。↗→切削费力→强度↗，不平整 ②后角α 。：后刀面与切削平面间的夹角。 作用：减少后刀面与切削表面间的摩擦，引导錾子顺利錾切。一般α 。取5°~8°。 α 。过大→錾子切入过深 α 。过小→錾子易滑出工件表面 ③前角γ 。：前刀面与基面间的夹角。 作用：减少錾切时切屑变形，使切削省力 γ 。越大，切削越省力 三者关系：α 。+γ 。+β 。=90° 2、手锤 木柄装入锤孔后用楔子楔紧，以防锤头脱落。 二、錾削姿势 【示范操作】 1 、手锤的握法： 1）紧握法 用右手五指紧握锤柄,大拇指合在食指上,虎口对准锤头方向,木柄尾端露出约 15~30mm。在挥锤和锤击过程中，五指始终紧握。 2）松握法 只用大拇指和食指始终紧握锤柄。在挥锤时，小指、无名指、中指依此放松；在锤击时，又以相反的次序收拢握紧。（优点是手不易疲劳，且锤击力大。） 2 、錾子的握法： 1）正握法 手心向下，腕部伸直，用中指、无名指握住錾子，小自然合拢，食指和大拇指自然伸直地松靠，錾子头部伸出约20mm。 2）反握法 手心向上，手指自然捏住錾子，手掌悬空。 3 、站立姿势： 身体与台虎钳中心线大致成...
