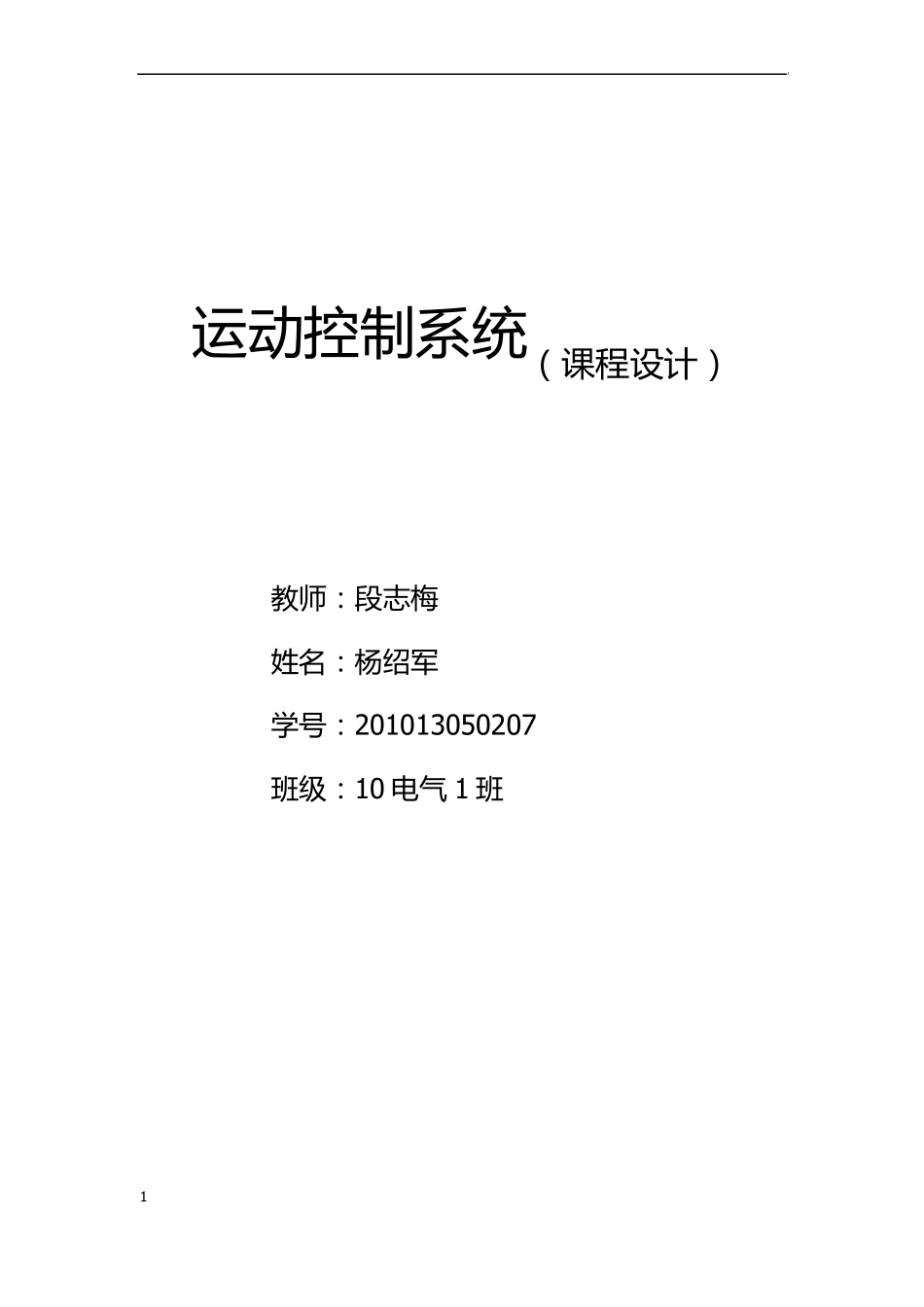

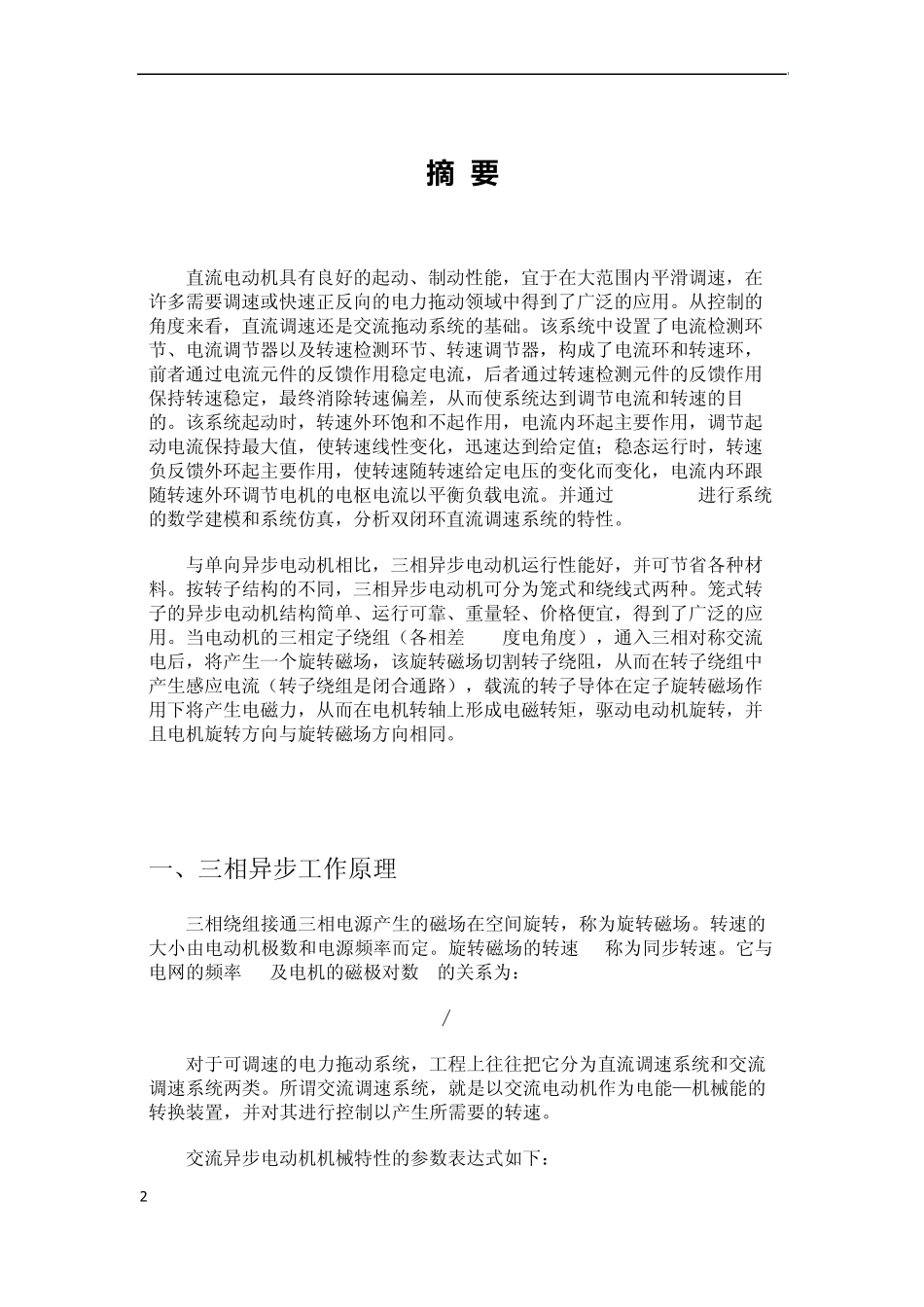

1 运 动 控 制 系 统（ 课 程 设 计 ） 教 师 ： 段 志 梅 姓 名 ： 杨 绍 军 学号： 201013050207 班级： 10 电气 1 班 2 摘 要 直流电动机具有良好的起动、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。从控制的角度来看，直流调速还是交流拖动系统的基础。该系统中设置了电流检测环节、电流调节器以及转速检测环节、转速调节器，构成了电流环和转速环，前者通过电流元件的反馈作用稳定电流，后者通过转速检测元件的反馈作用保持转速稳定，最终消除转速偏差，从而使系统达到调节电流和转速的目的。该系统起动时，转速外环饱和不起作用，电流内环起主要作用，调节起动电流保持最大值，使转速线性变化，迅速达到给定值；稳态运行时，转速负反馈外环起主要作用，使转速随转速给定电压的变化而变化，电流内环跟随转速外环调节电机的电枢电流以平衡负载电流。并通过 Simulink进行系统的数学建模和系统仿真，分析双闭环直流调速系统的特性。 与单向异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用。当电动机的三相定子绕组（各相差 120度电角度），通入三相对称交流电后，将产生一个旋转磁场，该旋转磁场切割转子绕阻，从而在转子绕组中产生感应电流（转子绕组是闭合通路），载流的转子导体在定子旋转磁场作用下将产生电磁力，从而在电机转轴上形成电磁转矩，驱动电动机旋转，并且电机旋转方向与旋转磁场方向相同。 一、三相异步工作原理 三相绕组接通三相电源产生的磁场在空间旋转，称为旋转磁场。转速的大小由电动机极数和电源频率而定。旋转磁场的转速n1称为同步转速。它与电网的频率f1及电机的磁极对数 p的关系为： n1=60f1∕p 对于可调速的电力拖动系统，工程上往往把它分为直流调速系统和交流调速系统两类。所谓交流调速系统，就是以交流电动机作为电能—机械能的转换装置，并对其进行控制以产生所需要的转速。 交流异步电动机机械特性的参数表达式如下： 3 变压调速是异步电动机调速方法中的一种，由三相异步电动机机械特性参数表达式可知，当异步电动机等效电路的参数不变时，在相同点的转速下，电磁转矩eT 与定子电压SU 的平方成正比，因此，改变定子外加电压就可以机械特性的函数...
