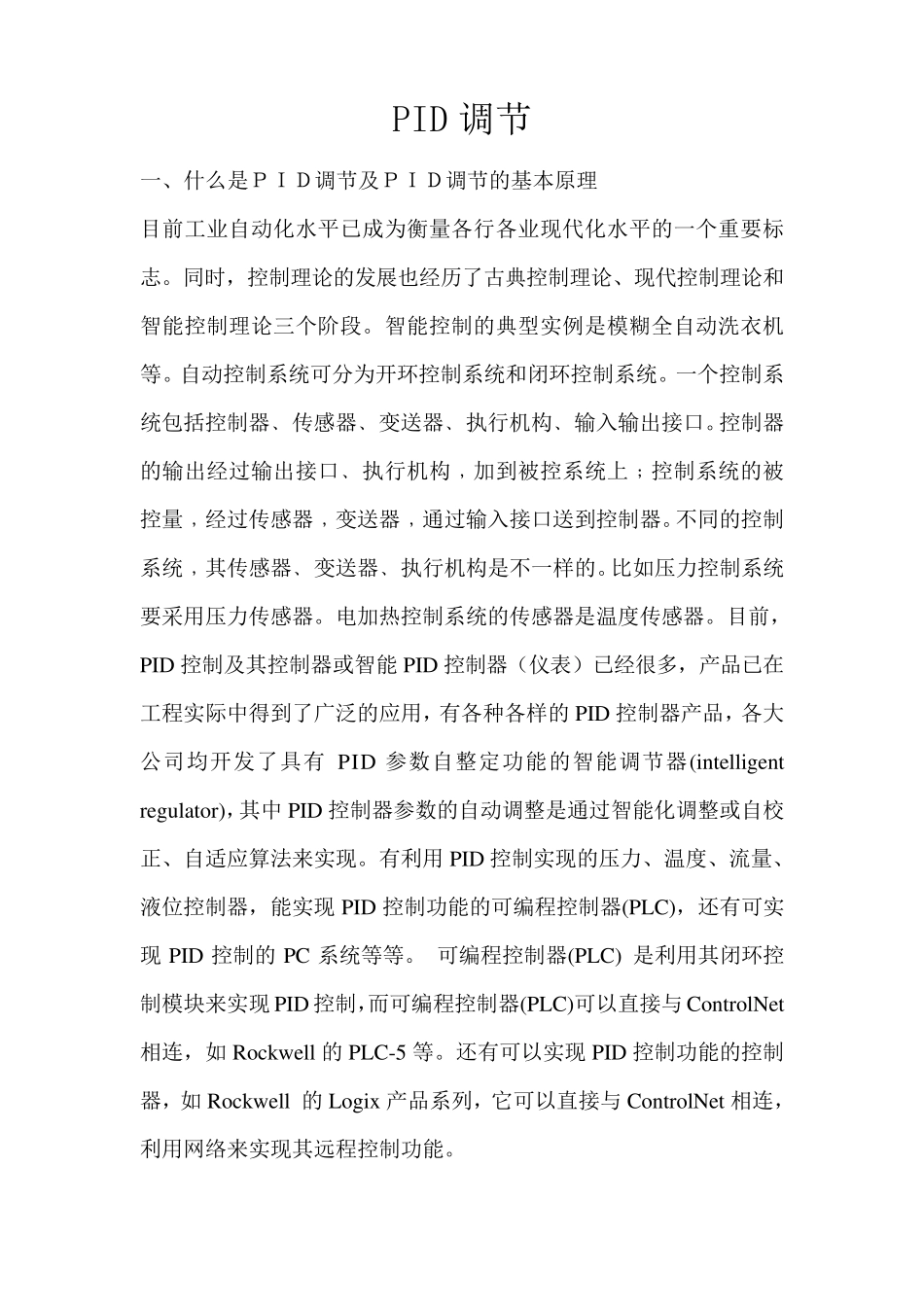

PID 调节 一、什么是ＰＩＤ调节及ＰＩＤ调节的基本原理 目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。智能控制的典型实例是模糊全自动洗衣机等。自动控制系统可分为开环控制系统和闭环控制系统。一个控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。比如压力控制系统要采用压力传感器。电加热控制系统的传感器是温度传感器。目前，PID 控制及其控制器或智能 PID 控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的 PID 控制器产品，各大公司均开发了具有PID 参数自整定功能的智能调节器(intelligent regulator)，其中 PID 控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。有利用 PID 控制实现的压力、温度、流量、液位控制器，能实现 PID 控制功能的可编程控制器(PLC)，还有可实现 PID 控制的 PC 系统等等。 可编程控制器(PLC) 是利用其闭环控制模块来实现 PID 控制，而可编程控制器(PLC)可以直接与ControlNet相连 ，如 Rockwell 的 PLC-5 等。还有可以实现 PID 控制功能的控制器，如 Rockwell 的 Logix产品系列 ，它 可以直接与ControlNet 相连 ，利用网 络 来实现其远 程控制功能。 1、开环控制系统 开环控制系统(open-loop control sy stem)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。 2、闭环控制系统 闭环控制系统(closed-loop control sy stem)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。闭环控制系统有正反馈和负反馈，若反馈信号与系统给定值信号相反，则称为负反馈( Negativ e Feedback)，若极性相同，则称为正反馈，一般闭环控制系统均采用负反馈，又称负反馈控制系统。闭环控制系统的例子很多。比如人就是一个具有负反馈的闭环控制系统，眼睛便是传感器，充当反馈，人体系统能通过不断的修正最后作出各种正确的动作。如果没有眼睛，就没有了反馈回路，也就成了一个开环控制系统。另例，当一台真正...
