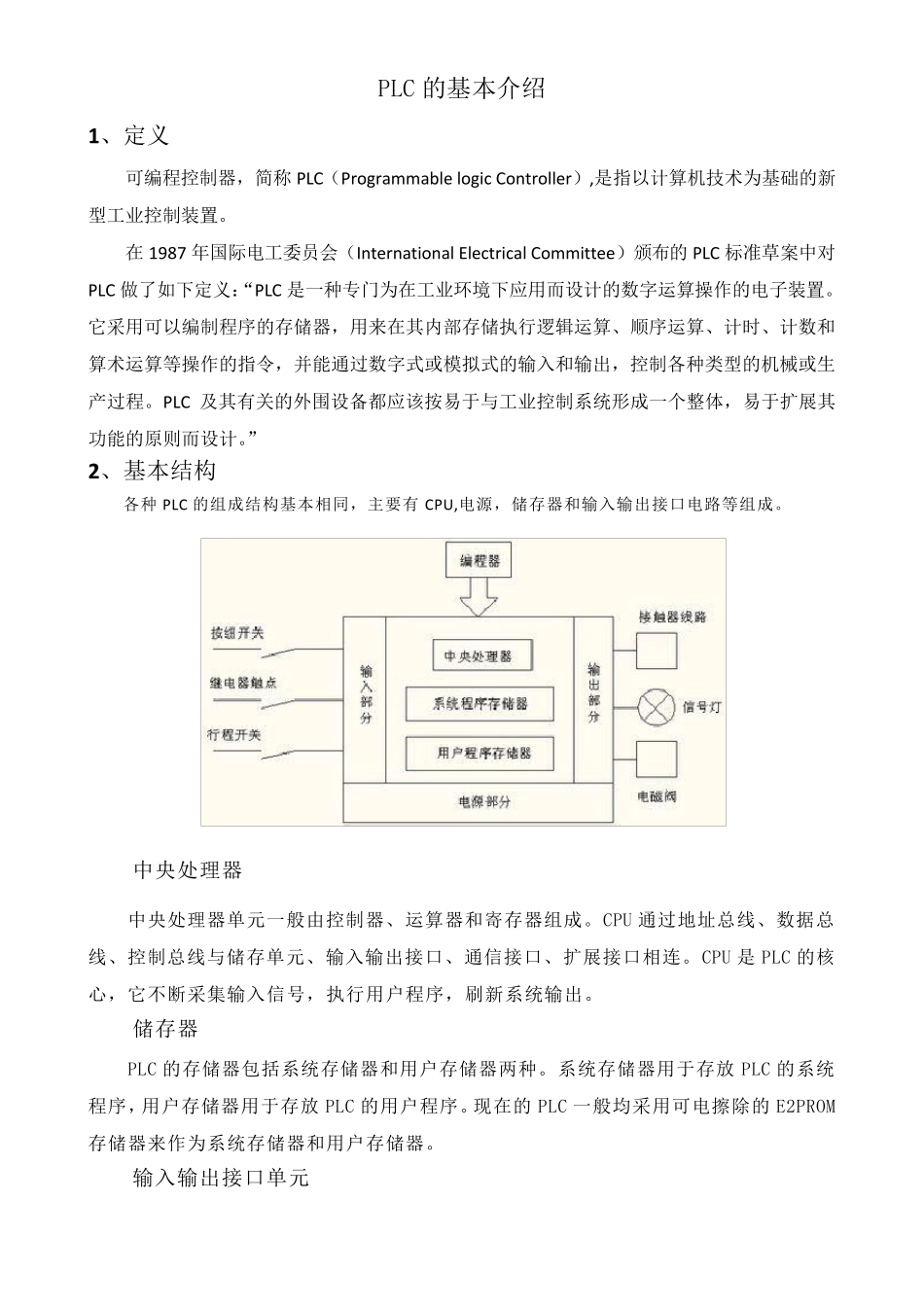

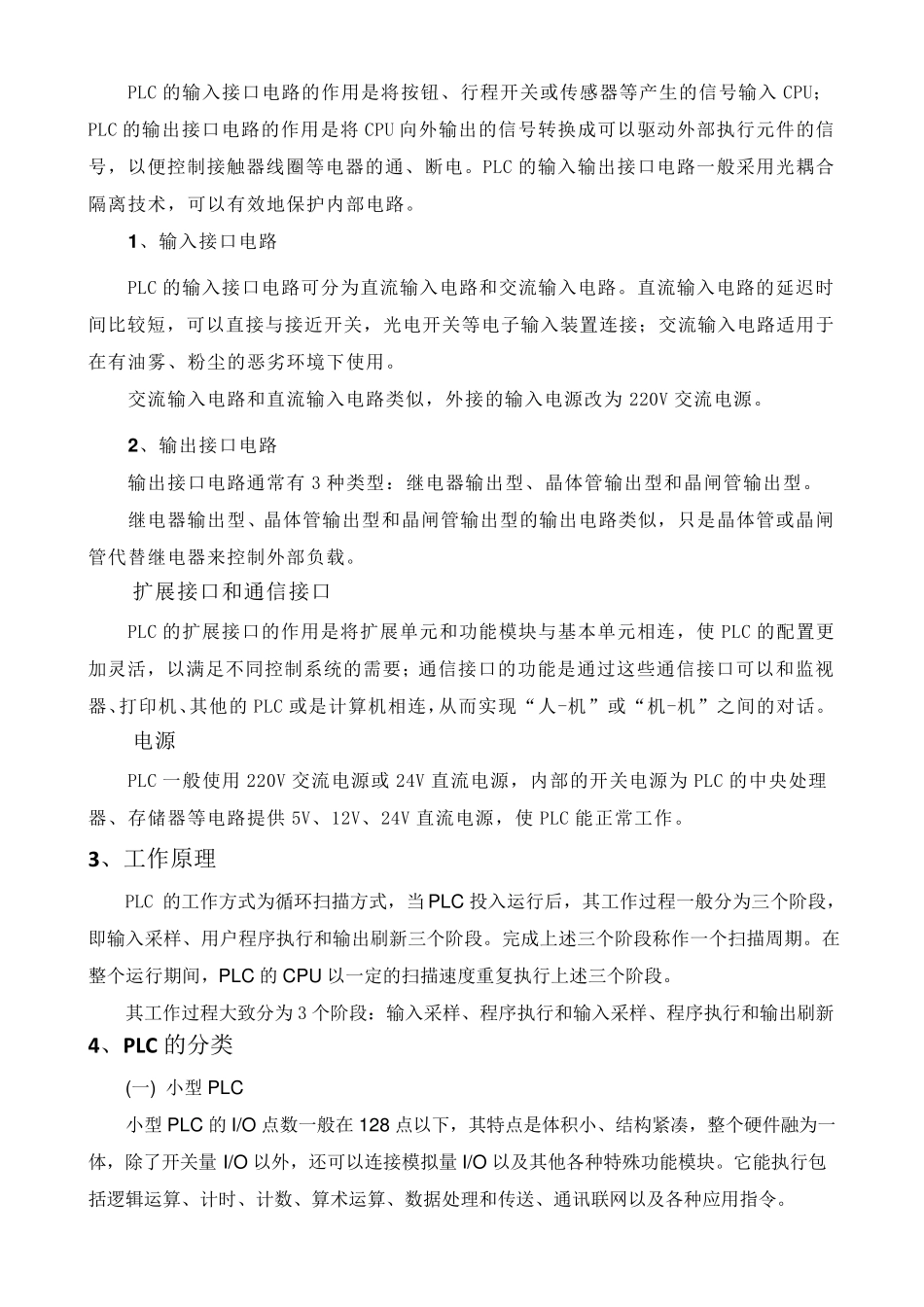

PLC 的基本介绍 1、定义 可编程控制器，简称PLC（Programmable logic Controller）,是指以计算机技术为基础的新型工业控制装置。 在1987 年国际电工委员会（International Electrical Committee）颁布的PLC 标准草案中对PLC 做了如下定义：“PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC 及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。” 2、基本结构 各种 PLC 的组成结构基本相同，主要有 CPU,电源，储存器和输入输出接口电路等组成。 中央处理器 中央处理器单元一般由控制器、运算器和寄存器组成。CPU 通过地址总线、数据总线、控制总线与储存单元、输入输出接口、通信接口、扩展接口相连。CPU 是PLC 的核心 ，它不 断 采集 输入信号 ，执行用户 程序，刷 新系统输出。 储存器 PLC 的存储器包 括 系统存储器和用户 存储器两 种。系统存储器用于存放PLC 的系统程序，用户 存储器用于存放PLC 的用户 程序。现 在的PLC 一般均 采用可电擦 除 的E2PROM存储器来作为系统存储器和用户 存储器。 输入输出接口单元 PLC 的 输 入 接 口 电 路 的 作 用 是 将 按 钮 、 行 程 开 关 或 传 感 器 等 产 生 的 信 号 输 入CPU；PLC 的 输 出 接 口 电 路 的 作 用 是 将CPU 向 外 输 出 的 信 号 转 换 成 可 以 驱 动 外 部 执 行 元 件 的 信号 ， 以 便 控 制 接 触 器 线 圈 等 电 器 的 通 、 断 电 。 PLC 的 输 入 输 出 接 口 电 路 一 般 采 用 光 耦 合隔 离 技 术 ， 可 以 有 效 地 保 护 内 部 电 路 。 1 、 输 入 接 口 电 路 PLC 的 输 入 接 口 电 路 可 分 为 直 流 输 入 电 路 和 交 流 输 入 电 路 。 直 流 输 入 电 路 的 延 迟 时间 比 较 短 ， 可 以 直 接 与 接 近 开 关 ， 光 电 开 关 等 电 子 输 入 装 置 连 接 ； 交 流 输 入 电 路 适 用 于在 有 油 雾 、 粉 尘 的 恶 劣 环 境 下 使 用 ...
