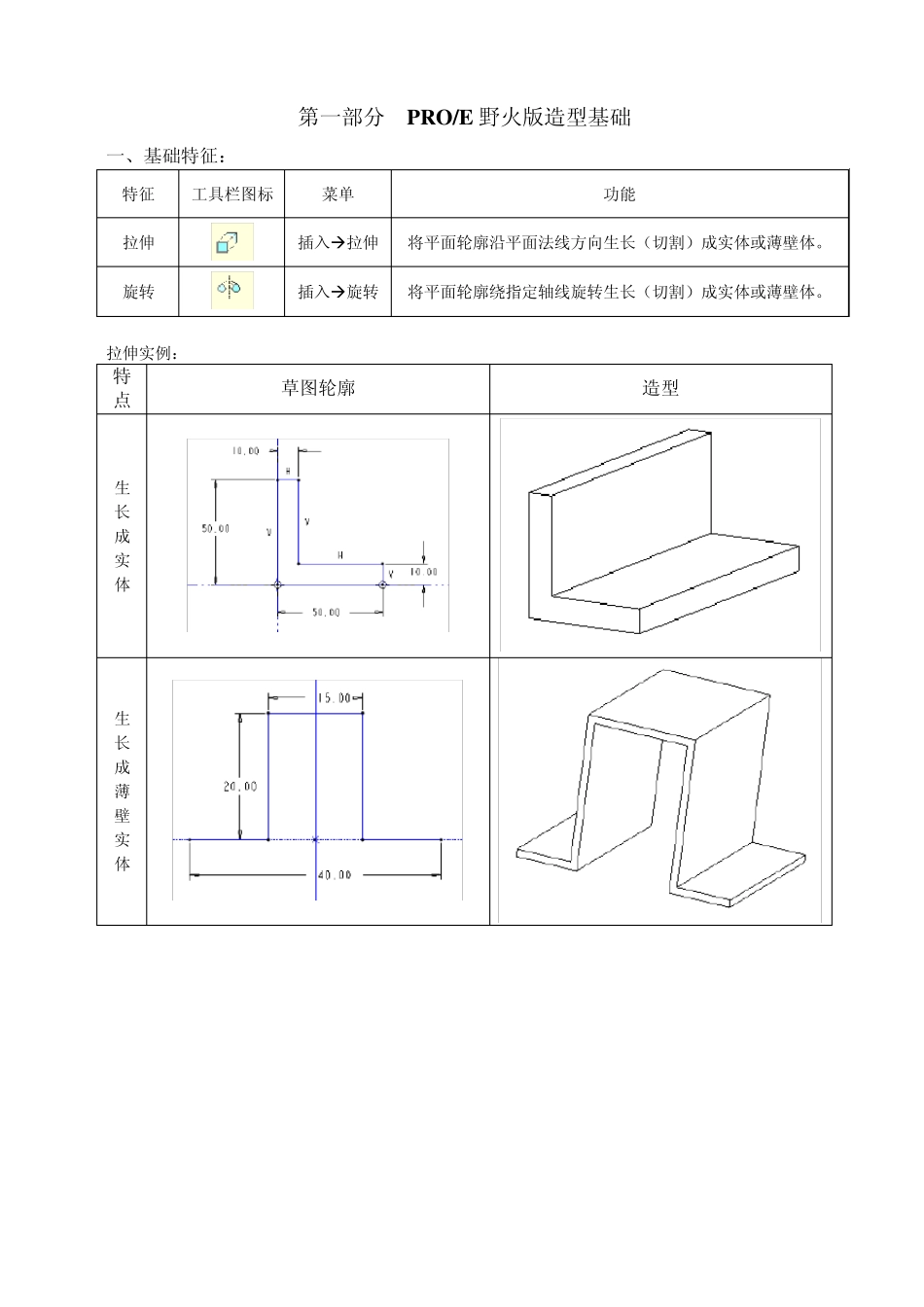

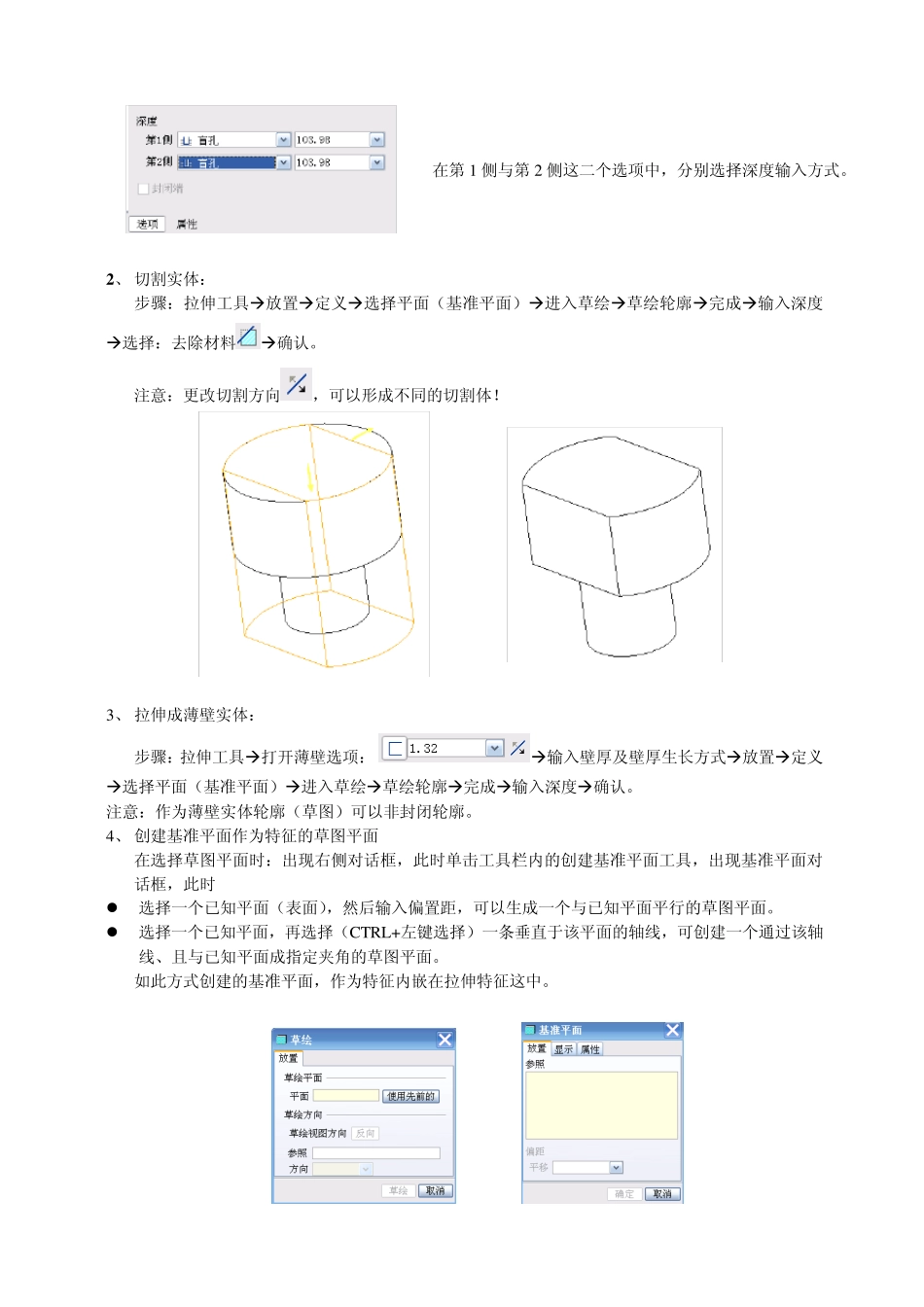

第一部分 PRO/E 野火版造型基础 一、基础特征： 特征 工具栏图标 菜单 功能 拉伸 插入拉伸 将平面轮廓沿平面法线方向生长（切割）成实体或薄壁体。 旋转 插入旋转 将平面轮廓绕指定轴线旋转生长（切割）成实体或薄壁体。 拉伸实例： 特点 草图轮廓 造型 生长成实体 生长成薄壁实体 实体切割 二、拉伸特征： 1 、 拉伸实体 （1 ）操作步骤 拉伸工具放置定义选择平面（基准平面）进入草绘草绘轮廓完成输入深度确认。 （2 ）说明： 拉伸深度选项： 拉伸方向： 对于单侧拉伸，可以使用本选项，更改特征生长方向。 更一般：单击：选项出现对话框： 单侧拉伸 以输入值为拉伸深度 双侧拉伸 表示以草图平面为对称面，进行双向拉伸，其各自深度为输入值的一半。 至点线面 选择已知的点、线、面表示拉伸深度。 至曲面 选择已知曲面（表面）表示拉伸深度。 至下一表面 以拉伸体到达第一个相交面的距离为深度 贯穿所有面 ，本选项一般用于实体切割。 在第1 侧与第2 侧这二个选项中，分别选择深度输入方式。 2 、 切割实体： 步骤：拉伸工具放置定义选择平面（基准平面）进入草绘草绘轮廓完成输入深度选择：去除材料确认。 注意：更改切割方向，可以形成不同的切割体！ 3、 拉伸成薄壁实体： 步骤：拉伸工具打开薄壁选项： 输入壁厚及壁厚生长方式放置定义选择平面（基准平面）进入草绘草绘轮廓完成输入深度确认。 注意：作为薄壁实体轮廓（草图）可以非封闭轮廓。 4、 创建基准平面作为特征的草图平面 在选择草图平面时：出现右侧对话框，此时单击工具栏内的创建基准平面工具，出现基准平面对话框，此时 选择一个已知平面（表面），然后输入偏置距，可以生成一个与已知平面平行的草图平面。 选择一个已知平面，再选择（CTRL+左键选择）一条垂直于该平面的轴线，可创建一个通过该轴线、且与已知平面成指定夹角的草图平面。 如此方式创建的基准平面，作为特征内嵌在拉伸特征这中。 二、旋转特征 1、 生成实体 操作步骤： 旋转工具位置定义选择（创建）草图平面草绘绘制草图完成输入旋转角完成。 注意： 草图必须包含旋转轴（用中心线表示），轮廓不能与轴线交叉。表示直径的尺寸必须用对称标注（选择顺序：标注对象中心线标注对象）。 生成的旋转实体自动创建基准轴线 A_1、A_2, … A_N ...
