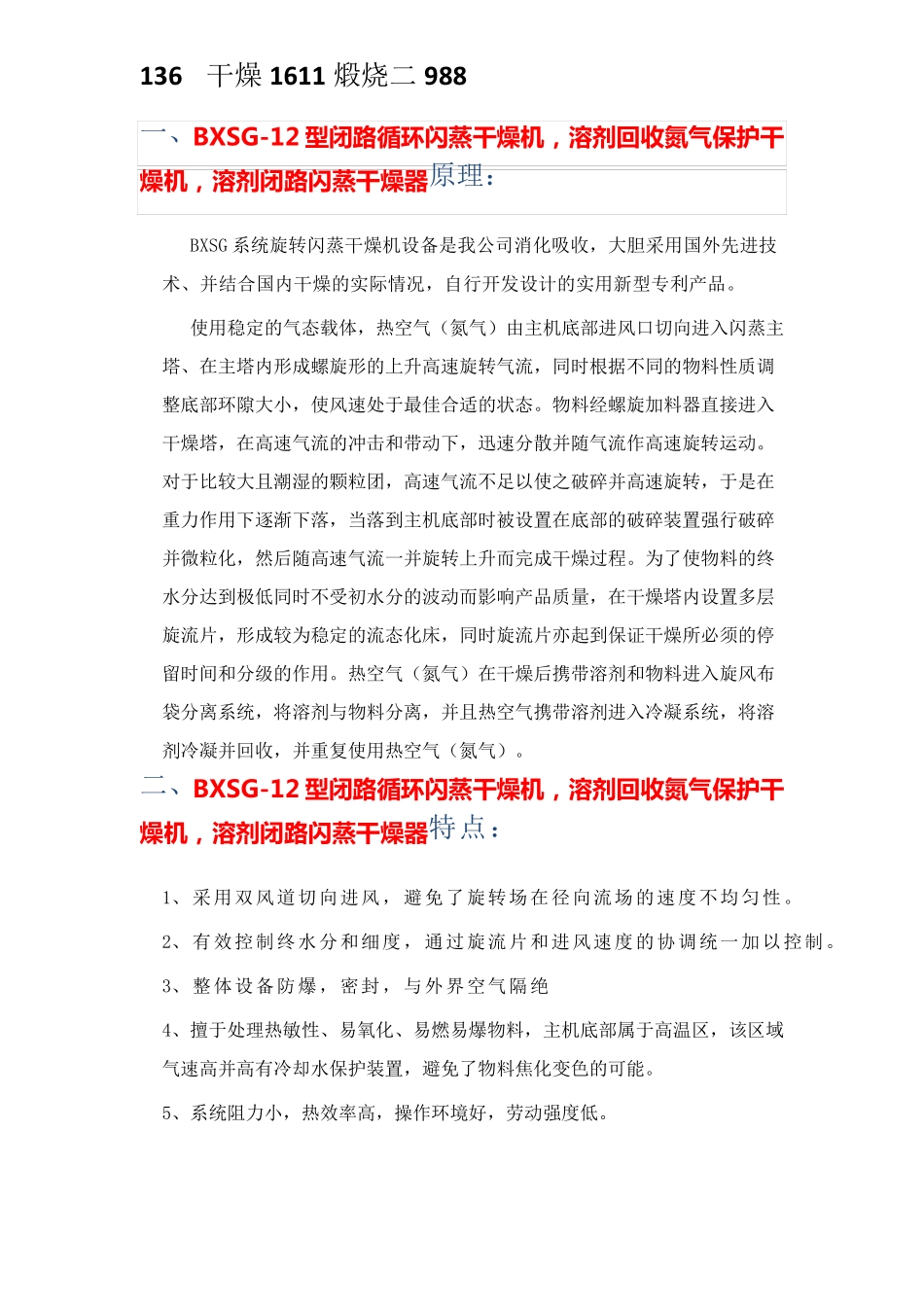

1�3 �6干燥16 11 煅烧二9 8 8 一、BXSG-12 型 闭 路 循 环 闪 蒸 干 燥 机 ， 溶 剂 回 收 氮 气 保护 干燥 机 ， 溶 剂 闭 路 闪 蒸 干 燥 器 原理： BXSG 系统旋转闪蒸干燥机设备是我公司消化吸收，大胆采用国外先进技术、并结合国内干燥的实际情况，自行开发设计的实用新型专利产品。 使用稳定的气态载体，热空气（氮气）由主机底部进风口切向进入闪蒸主塔、在主塔内形成螺旋形的上升高速旋转气流，同时根据不同的物料性质调整底部环隙大小，使风速处于最佳合适的状态。物料经螺旋加料器直接进入干燥塔，在高速气流的冲击和带动下，迅速分散并随气流作高速旋转运动。对于比较大且潮湿的颗粒团，高速气流不足以使之破碎并高速旋转，于是在重力作用下逐渐下落，当落到主机底部时被设置在底部的破碎装置强行破碎并微粒化，然后随高速气流一并旋转上升而完成干燥过程。为了使物料的终水分达到极低同时不受初水分的波动而影响产品质量，在干燥塔内设置多层旋流片，形成较为稳定的流态化床，同时旋流片亦起到保证干燥所必须的停留时间和分级的作用。热空气（氮气）在干燥后携带溶剂和物料进入旋风布袋分离系统，将溶剂与物料分离，并且热空气携带溶剂进入冷凝系统，将溶剂冷凝并回收，并重复使用热空气（氮气）。 二、BXSG-12 型 闭 路 循 环 闪 蒸 干 燥 机 ， 溶 剂 回 收 氮 气 保护 干燥 机 ， 溶 剂 闭 路 闪 蒸 干 燥 器 特点： 1、采用双风道切向进风，避免了旋转场在径向流场的速度不均匀性。 2、有效控制终水分和细度，通过旋流片和进风速度的协调统一加以控制。 3、整体设备防爆，密封，与外界空气隔绝 4、擅于处理热敏性、易氧化、易燃易爆物料，主机底部属于高温区，该区域气速高并高有冷却水保护装置，避免了物料焦化变色的可能。 5、系统阻力小，热效率高，操作环境好，劳动强度低。 1�3 �6干燥16 11 煅烧二9 8 8 6、主机用新型密封结构，主机轴承寿命周期延长且轴承座带有油循环冷却装置。三 、BXSG-12 型 闭 路 循 环 闪 蒸 干 燥 机 ， 溶 剂 回 收 氮 气 保 护 干燥 机 ， 溶 剂 闭 路 闪 蒸 干 燥 器 选型及设计参数： 3.1 物料及相关设计参数： 1、物料名称： 未知（溶剂：丙酮） 2、初溶剂含量： 60% 3、终溶剂含量： ≤0.7% 4、处理量量： 500kg/h 5、物料温度： ≤70℃ 6、热 源：...
