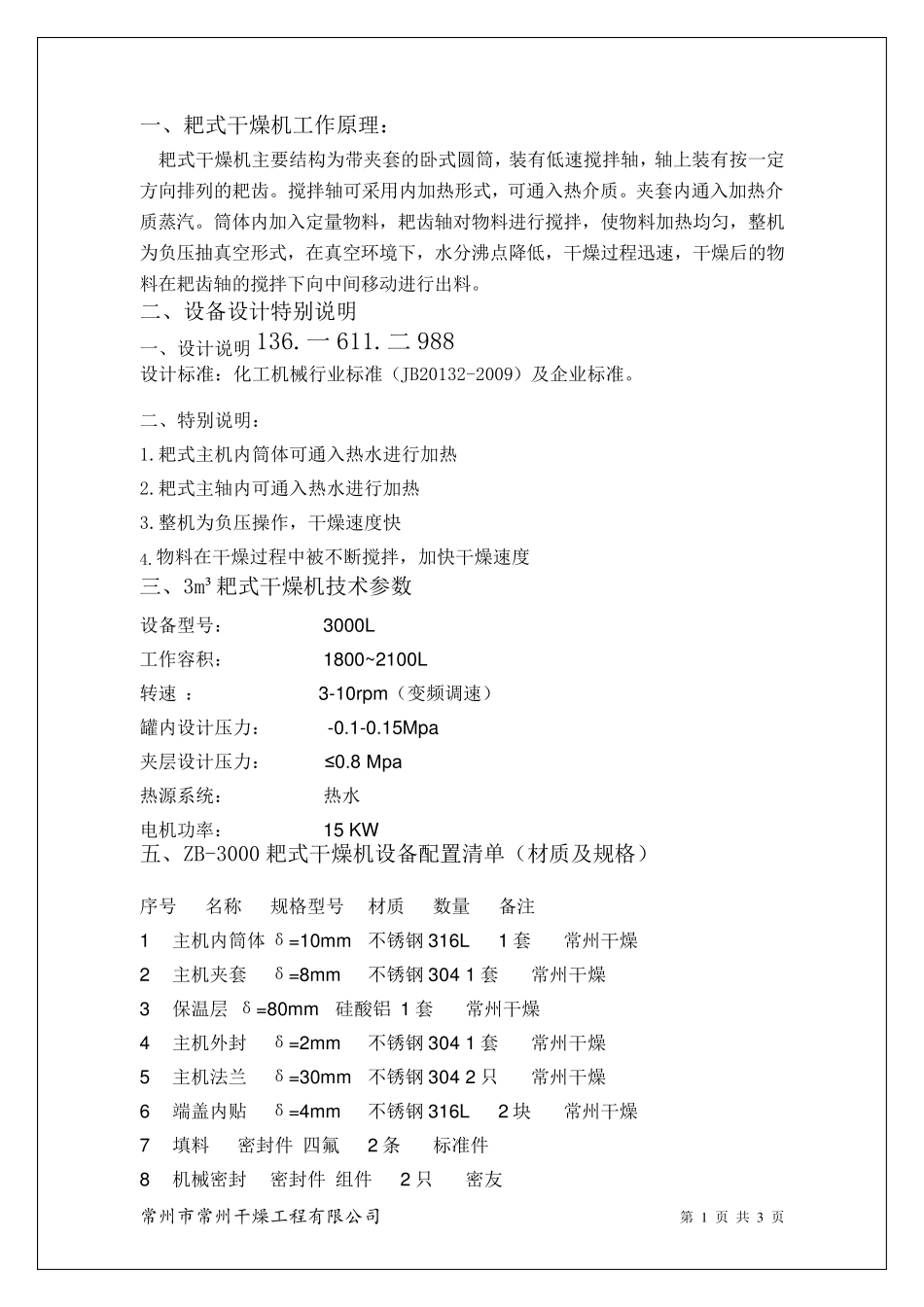

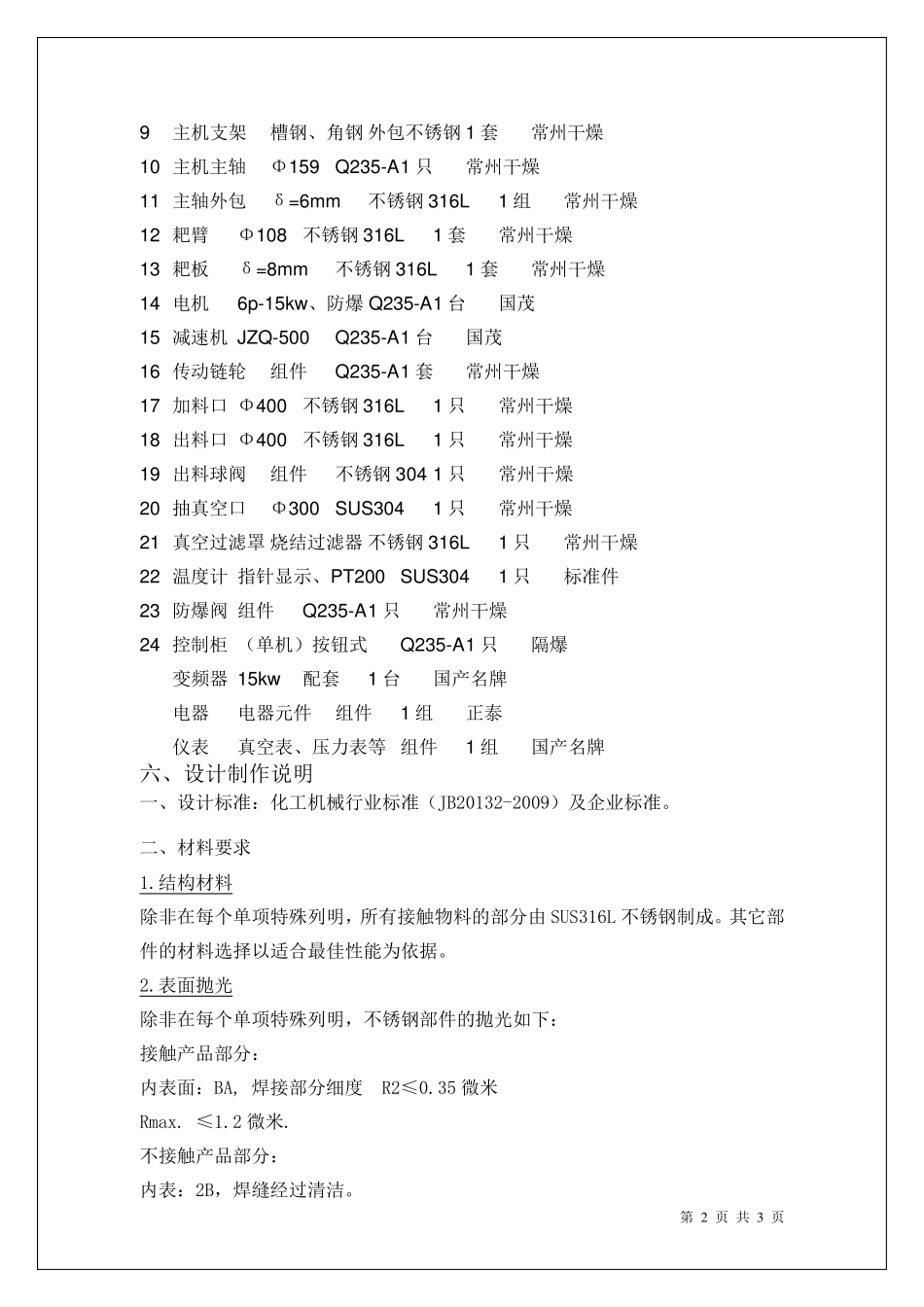

常州市常州干燥工程有限公司 第 1 页 共 3 页 一、耙式干燥机工作原理： 耙式干燥机主要结构为带夹套的卧式圆筒，装有低速搅拌轴，轴上装有按一定方向排列的耙齿。搅拌轴可采用内加热形式，可通入热介质。夹套内通入加热介质蒸汽。筒体内加入定量物料，耙齿轴对物料进行搅拌，使物料加热均匀，整机为负压抽真空形式，在真空环境下，水分沸点降低，干燥过程迅速，干燥后的物料在耙齿轴的搅拌下向中间移动进行出料。 二、设备设计特别说明 一、设计说明136.一611.二988 设计标准：化工机械行业标准（JB20132-2009）及企业标准。 二、特别说明： 1.耙式主机内筒体可通入热水进行加热 2.耙式主轴内可通入热水进行加热 3.整机为负压操作，干燥速度快 4.物料在干燥过程中被不断搅拌，加快干燥速度 三、3m³耙式干燥机技术参数 设备型号： 3000L 工作容积： 1800~2100L 转速 ： 3-10rpm（变频调速） 罐内设计压力： -0.1-0.15Mpa 夹层设计压力： ≤0.8 Mpa 热源系统： 热水 电机功率： 15 KW 五、ZB-3000 耙式干燥机设备配置清单（材质及规格） 序号 名称 规格型号 材质 数量 备注 1 主机内筒体 δ=10mm 不锈钢316L 1 套 常州干燥 2 主机夹套 δ=8mm 不锈钢304 1 套 常州干燥 3 保温层 δ=80mm 硅酸铝 1 套 常州干燥 4 主机外封 δ=2mm 不锈钢304 1 套 常州干燥 5 主机法兰 δ=30mm 不锈钢304 2 只 常州干燥 6 端盖内贴 δ=4mm 不锈钢316L 2 块 常州干燥 7 填料 密封件 四氟 2 条 标准件 8 机械密封 密封件 组件 2 只 密友 第 2 页 共 3 页 9 主机支架 槽钢、角钢 外包不锈钢 1 套 常州干燥 10 主机主轴 Φ159 Q235-A 1 只 常州干燥 11 主轴外包 δ=6mm 不锈钢316L 1 组 常州干燥 12 耙臂 Φ108 不锈钢316L 1 套 常州干燥 13 耙板 δ=8mm 不锈钢316L 1 套 常州干燥 14 电机 6p-15kw、防爆 Q235-A 1 台 国茂 15 减速机 JZQ-500 Q235-A 1 台 国茂 16 传动链轮 组件 Q235-A 1 套 常州干燥 17 加料口 Φ400 不锈钢316L 1 只 常州干燥 18 出料口 Φ400 不锈钢316L 1 只 常州干燥 19 出料球阀 组件 不锈钢304 1 只 常州干燥 20 抽真空口 Φ300 SUS304 1 只 常州干燥 21 真空过滤罩 烧结过滤器 不锈钢316L 1 只 常州干燥 22 温度计 指针显示、PT200 ...
