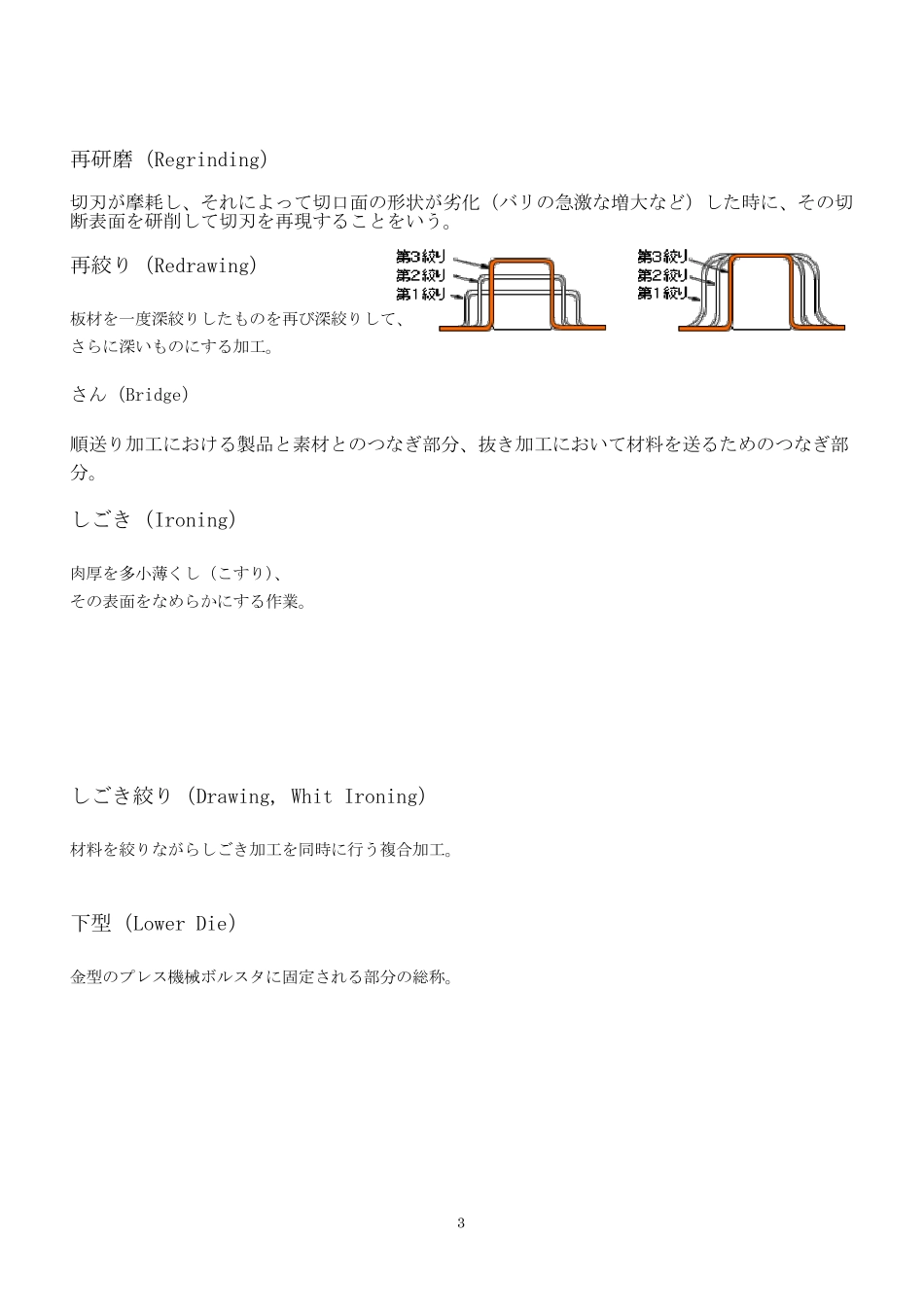

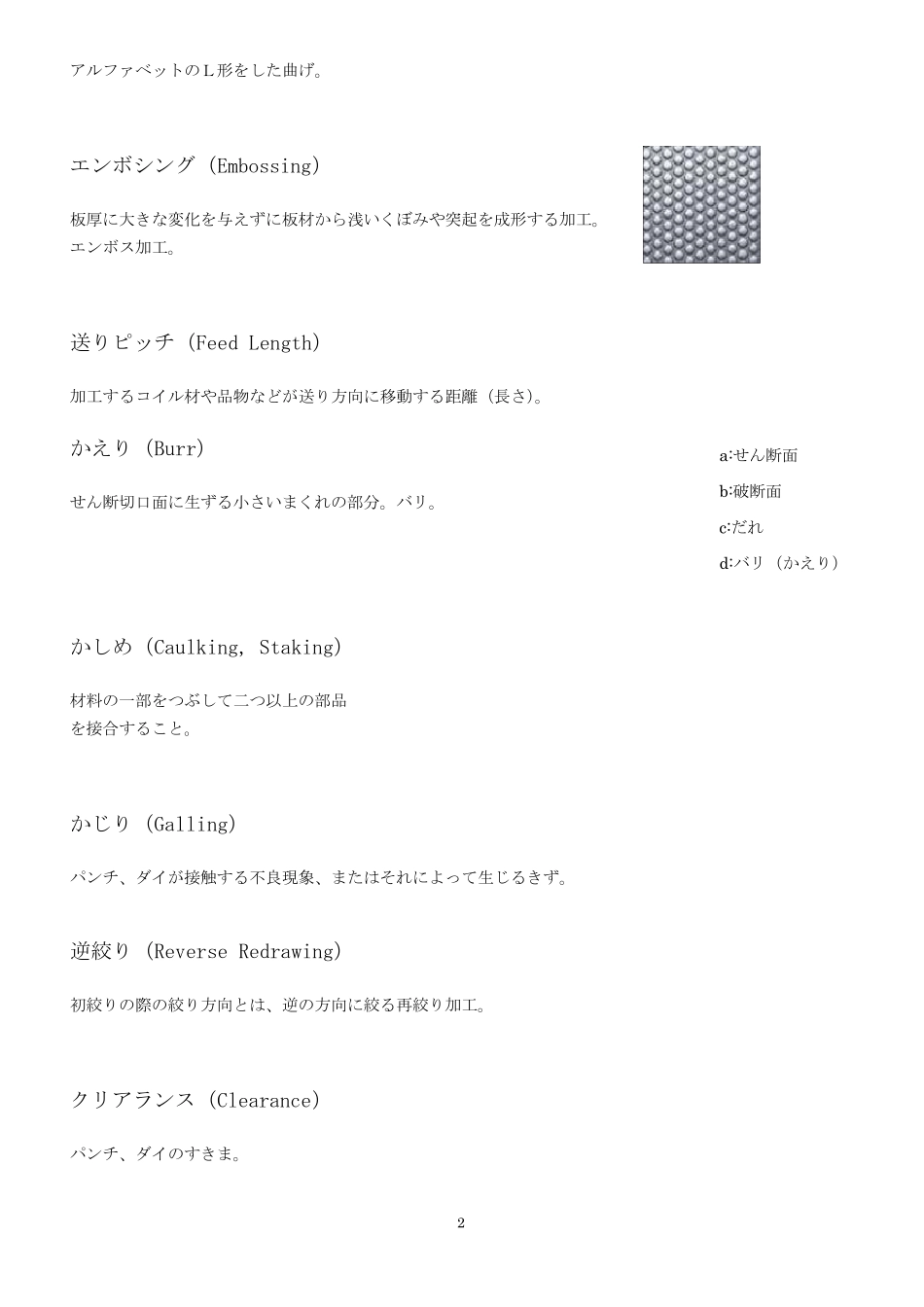

1 穴抜き (Piercing) 板材に穴をあける加工方法。 アンローダー（Unloader） 加工後の半成品、完成品を型やプレス機械から取り出すこと、またはそのような動作をする装置器具の総称。 打抜き（Blanking） 所要の形をした平板を得る加工。 上型（Upper Die） 金型のプレス機械スライドに取付けられる部分の総称。 左：上型、右：下型 プレス機械に取り付けられた上型 Ｌ曲げ（L-Bending） 2 アルファベットのＬ形をした曲げ。 エンボシング（Embossing） 板厚に大きな変化を与えずに板材から浅いくぼみや突起を成形する加工。 エンボス加工。 送りピッチ（Feed Length） 加工するコイル材や品物などが送り方向に移動する距離（長さ）。 かえり（Burr） せん断切口面に生ずる小さいまくれの部分。バリ。 かしめ（Caulking, Staking） 材料の一部をつぶして二つ以上の部品 を接合すること。 かじり（Galling） パンチ、ダイが接触する不良現象、またはそれによって生じるきず。 逆絞り（Reverse Redrawing） 初絞りの際の絞り方向とは、逆の方向に絞る再絞り加工。 クリアランス（Clearance） パンチ、ダイのすきま。 a:せん断面 b:破断面 c:だれ d:バリ（かえり） 3 再研磨（Regrinding） 切刃が摩耗し、それによって切口面の形状が劣化（バリの急激な増大など）した時に、その切断表面を研削して切刃を再現することをいう。 再絞り（Redrawing） 板材を一度深絞りしたものを再び深絞りして、 さらに深いものにする加工。 さん（Bridge） 順送り加工における製品と素材とのつなぎ部分、抜き加工において材料を送るためのつなぎ部分。 しごき（Ironing） 肉厚を多小薄くし（こすり）、 その表面をなめらかにする作業。 しごき絞り（Drawing, Whit Ironing） 材料を絞りながらしごき加工を同時に行う複合加工。 下型（Lower Die） 金型のプレス機械ボルスタに固定される部分の総称。 4 左：上型、右：下型 プレス機械に取り付けられた下型 絞り（Drawing） 板材の周部を中央によせて容器状にすること。 絞り比（Drawing Ratio） 直径 Do の円板ブランクから直径 dp のパンチで円筒絞りを行うとき、Do/dp=Z をいう。 Do：ブランク直径（㎜） dp：パンチ直径（成形品の内径）（㎜） 絞り比（Z）が１よりも大きな数値で、大きな数値になるほど製品直径に比べて深く絞ることがで...
