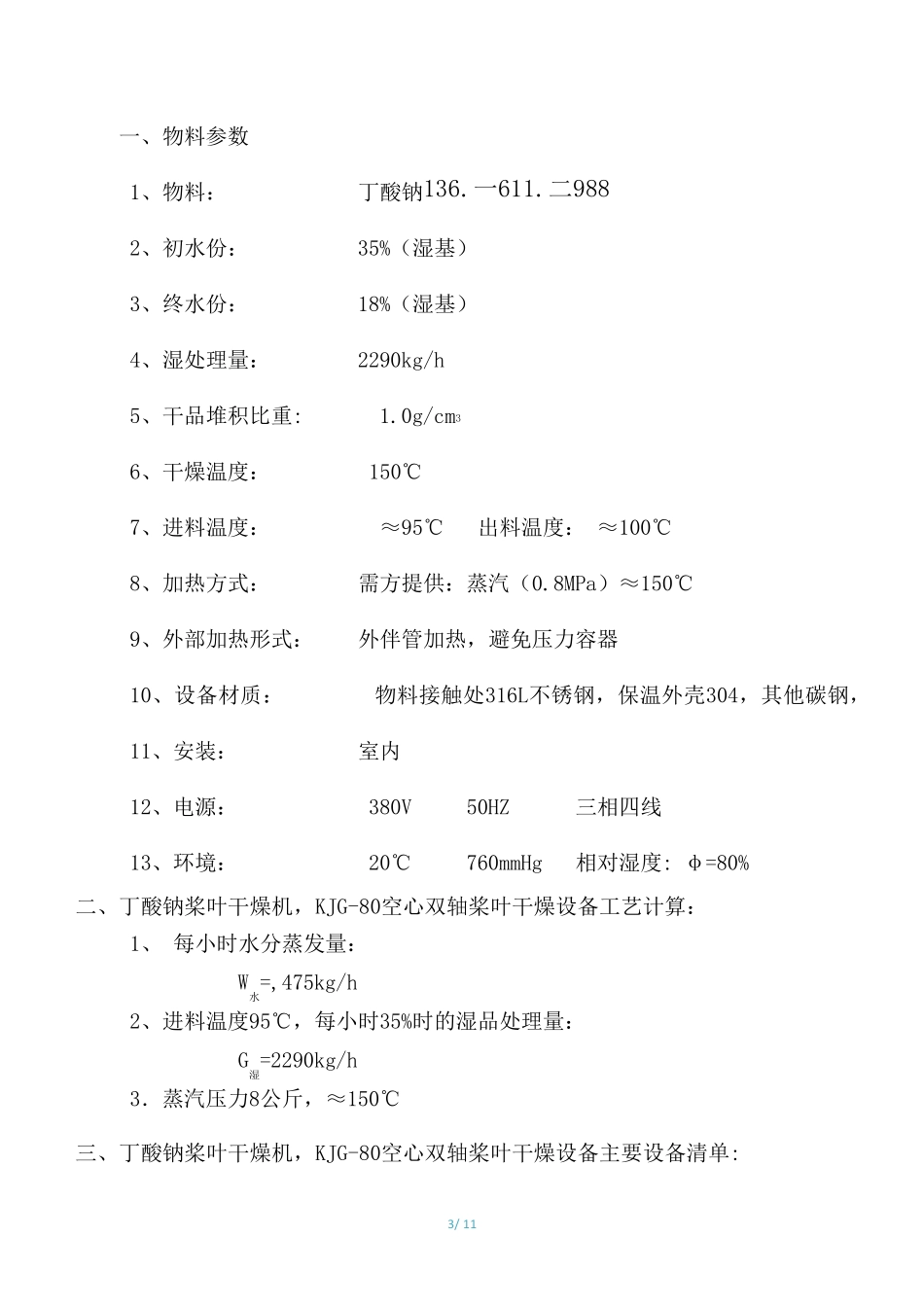

3 / 11 一、物料参数 1、物料： 丁酸钠136.一611.二988 2、初水份： 35%（湿基） 3、终水份： 18%（湿基） 4、湿处理量： 2290kg/h 5、干品堆积比重: 1.0g/cm3 6、干燥温度： 150℃ 7、进料温度： ≈95℃ 出料温度： ≈100℃ 8、加热方式： 需方提供：蒸汽（0.8MPa）≈150℃ 9、外部加热形式： 外伴管加热，避免压力容器 10、设备材质： 物料接触处316L不锈钢，保温外壳304，其他碳钢， 11、安装： 室内 12、电源： 380V 50HZ 三相四线 13、环境： 20℃ 760mmHg 相对湿度: φ=80% 二、丁酸钠桨叶干燥机，KJG-80空心双轴桨叶干燥设备工艺计算： 1、 每小时水分蒸发量： W水=,475kg/h 2、进料温度95℃，每小时35%时的湿品处理量： G湿=2290kg/h 3．蒸汽压力8公斤，≈150℃ 三、丁酸钠桨叶干燥机，KJG-80空心双轴桨叶干燥设备主要设备清单: 3 / 11 序号 名称 数量 材质 备注 1 浆叶主轴 2套 碳钢外贴316L不锈钢 Φ325x25mm外贴2mm 2 主轴中心孔加热 1套 碳钢组件 Φ89x6mm 3 浆叶片 2套 316L不锈钢 Δ10mm 4 主机下箱体 1套 316L不锈钢 10mm 5 下箱体外伴管 1套 碳钢无缝管 108mmX4mm 6 主机外保温 1套 硅酸铝 100mm 7 主机外封面 1套 304不锈钢 2mm 8 主机上箱体 1套 316L不锈钢 3mm 9 主体支架 1套 碳钢 20X20H型钢 10 填料座 4套 碳钢组件 KJG-81 11 填料压盖 4套 碳钢组件 KJG-81 12 轴承座 4套 碳钢组件 KJG-81 13 主齿轮 2套 45钢 12M-56齿 14 传动电机 1套 组件 45KW (江阴大中），IP55,配置变频器 15 矢量型变频器 1套 组件 45KW深圳易驱 16 齿轮减速机 1套 组件 ZSY315-90 17 传动齿轮 1套 45钢 27齿 18 旋转接头 2套 组件 220KDWF100A-3寸 19 加料口 1套 316L不锈钢 Φ400 20 溢流板 1套 316L不锈钢 12mm 21 人孔口 1套 316L不锈钢 Φ400 22 进风口蒸汽换热器 1套 304铝翅片 40平方 3 / 11 23 旋风分离器 1套 316L CZT/A-φ900 24 引风机 1套 304 4-72-3KW，IP55 25 引风管道 1套 304 1.5mm/2.0mm 26 水膜除尘器 1套 PP SMC-Φ1200X3.5米 27 循环水泵 1套 2.2KW,304材质，IP55 配填料和喷淋头 28 喷淋管路 1套 304不锈钢 Φ45mm 29 蒸汽管道 2套 碳钢无缝管 2进2出DN-50 30 蒸汽角座阀，电磁阀 1套 组件 DN-65，自动控...
