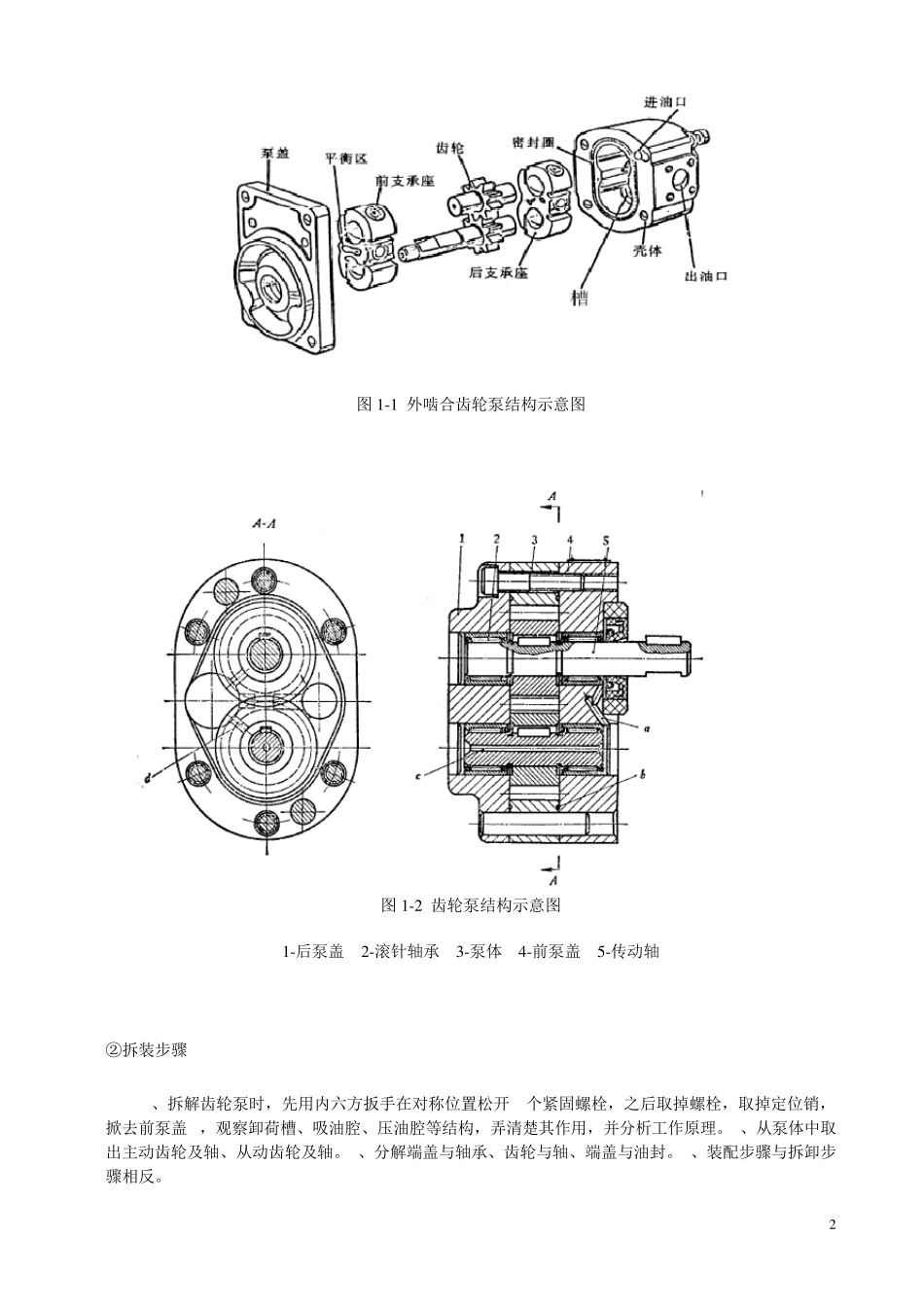

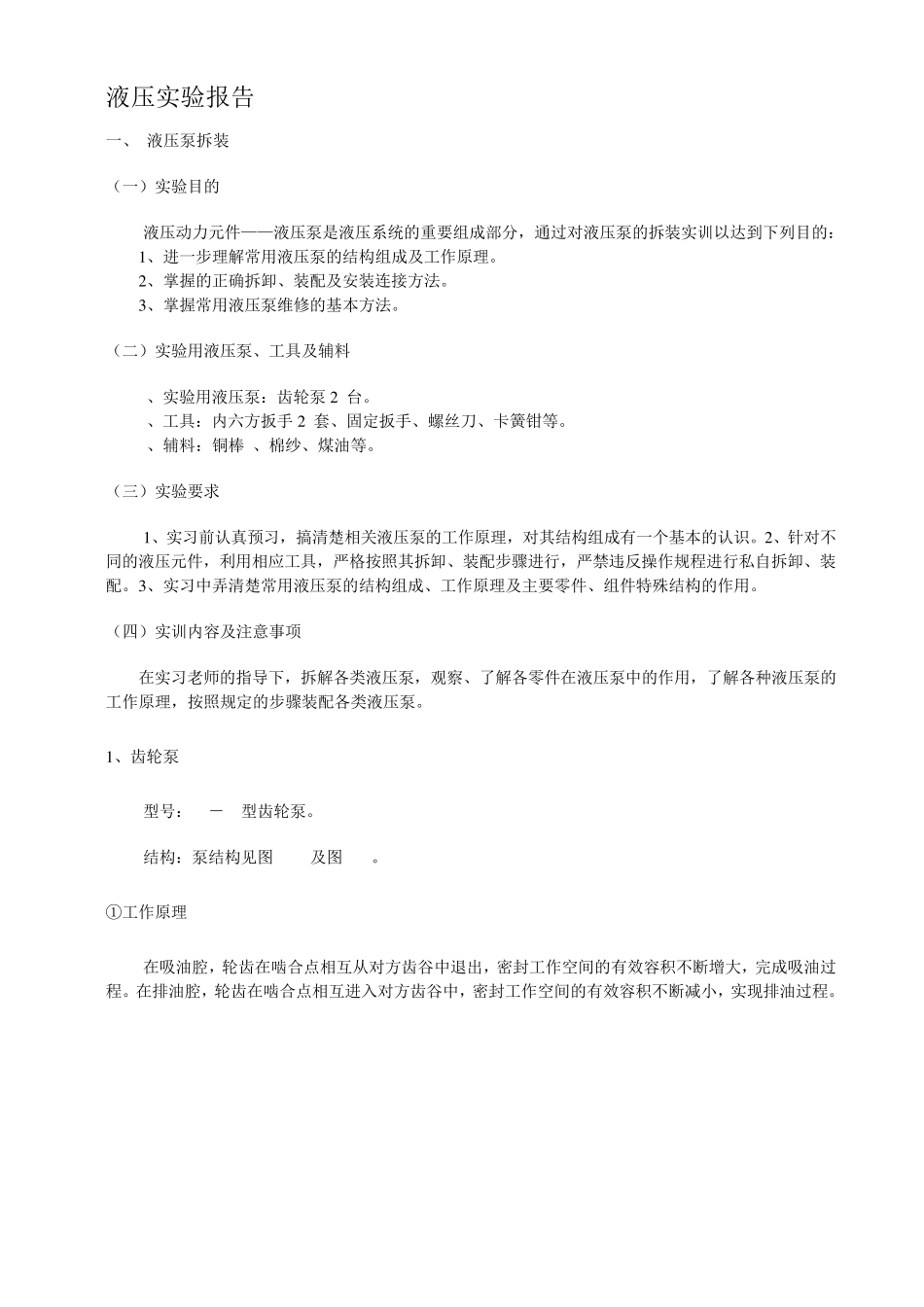

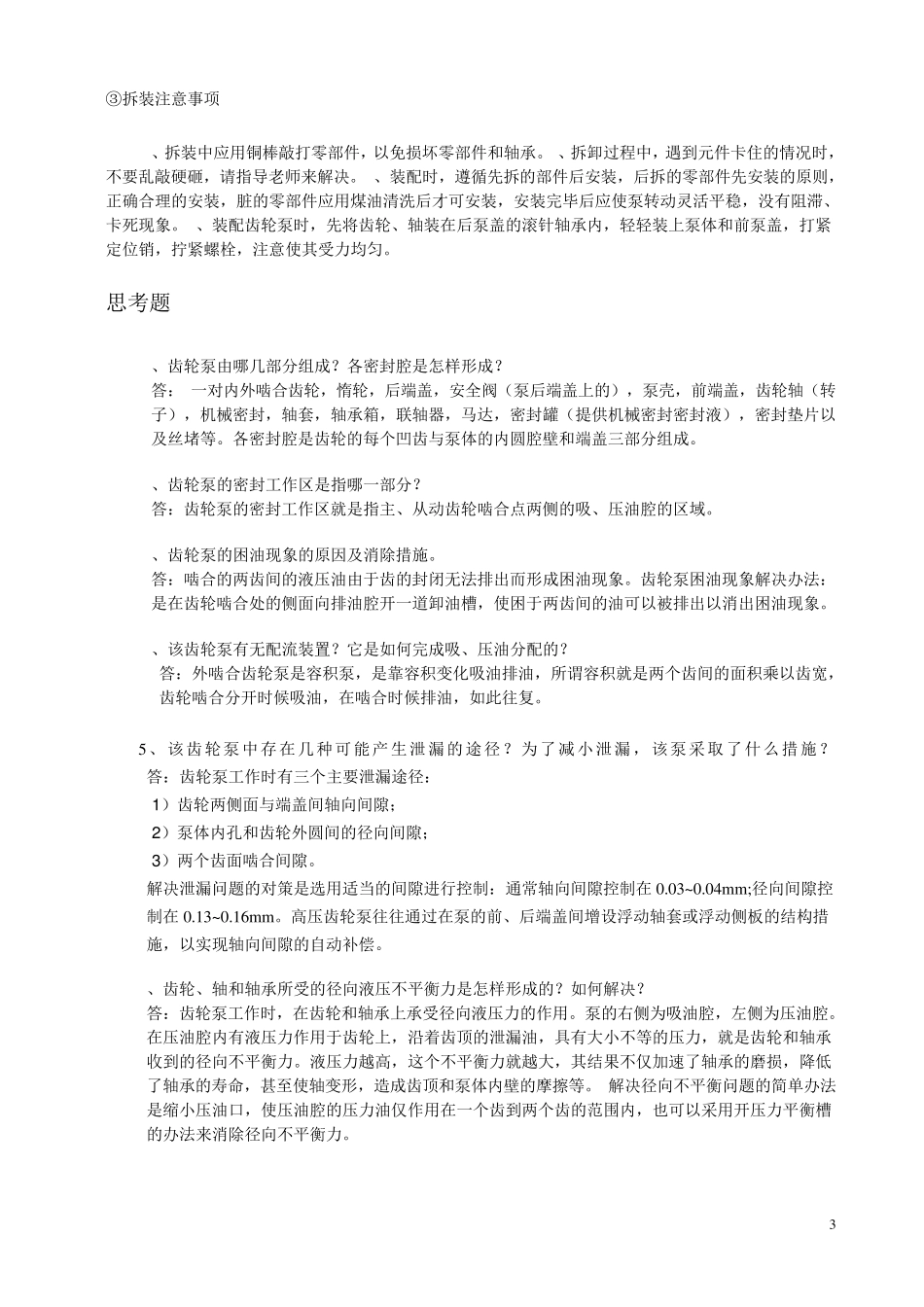

液压实验报告 一、 液压泵拆装 （一）实验目的 液压动力元件——液压泵是液压系统的重要组成部分，通过对液压泵的拆装实训以达到下列目的：1 、进一步理解常用液压泵的结构组成及工作原理。 2 、掌握的正确拆卸、装配及安装连接方法。 3 、掌握常用液压泵维修的基本方法。 （二）实验用液压泵、工具及辅料 1、实验用液压泵：齿轮泵2 台。 2、工具：内六方扳手 2 套、固定扳手、螺丝刀、卡簧钳等。 3、辅料：铜棒 、棉纱、煤油等。 （三）实验要求 1 、实习前认真预习，搞清楚相关液压泵的工作原理，对其结构组成有一个基本的认识。2 、针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。3 、实习中弄清楚常用液压泵的结构组成、工作原理及主要零件、组件特殊结构的作用。 （四）实训内容及注意事项 在实习老师的指导下，拆解各类液压泵，观察、了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按照规定的步骤装配各类液压泵。 1 、齿轮泵 型号：CB－B 型齿轮泵。 结构：泵结构见图 1-1 及图 1-2。 ①工作原理 在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。 2 图1 -1 外啮合齿轮泵结构示意图 图1 -2 齿轮泵结构示意图 1 -后泵盖 2 -滚针轴承 3 -泵体 4 -前泵盖 5 -传动轴 ②拆装步骤 1、拆解齿轮泵时，先用内六方扳手在对称位置松开 6个紧固螺栓，之后取掉螺栓，取掉定位销，掀去前泵盖4，观察卸荷槽、吸油腔、压油腔等结构，弄清楚其作用，并分析工作原理。2、从泵体中取出主动齿轮及轴、从动齿轮及轴。3、分解端盖与轴承、齿轮与轴、端盖与油封。4、装配步骤与拆卸步骤相反。 3 ③拆装注意事项 1、拆装中应用铜棒敲打零部件，以免损坏零部件和轴承。2、拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决。3、装配时，遵循先拆的部件后安装，后拆的零部件先安装的原则，正确合理的安装，脏的零部件应用煤油清洗后才可安装，安装完毕后应使泵转动灵活平稳，没有阻滞、卡死现象。4、装配齿轮泵时，先将齿轮、轴装在后泵盖的滚针轴承内，轻轻装上泵体和前泵盖，打紧定位销，拧紧螺栓，注意使其受力均匀。 思考题 1、齿轮泵由哪几部分组成？各密封腔是怎样形成...
