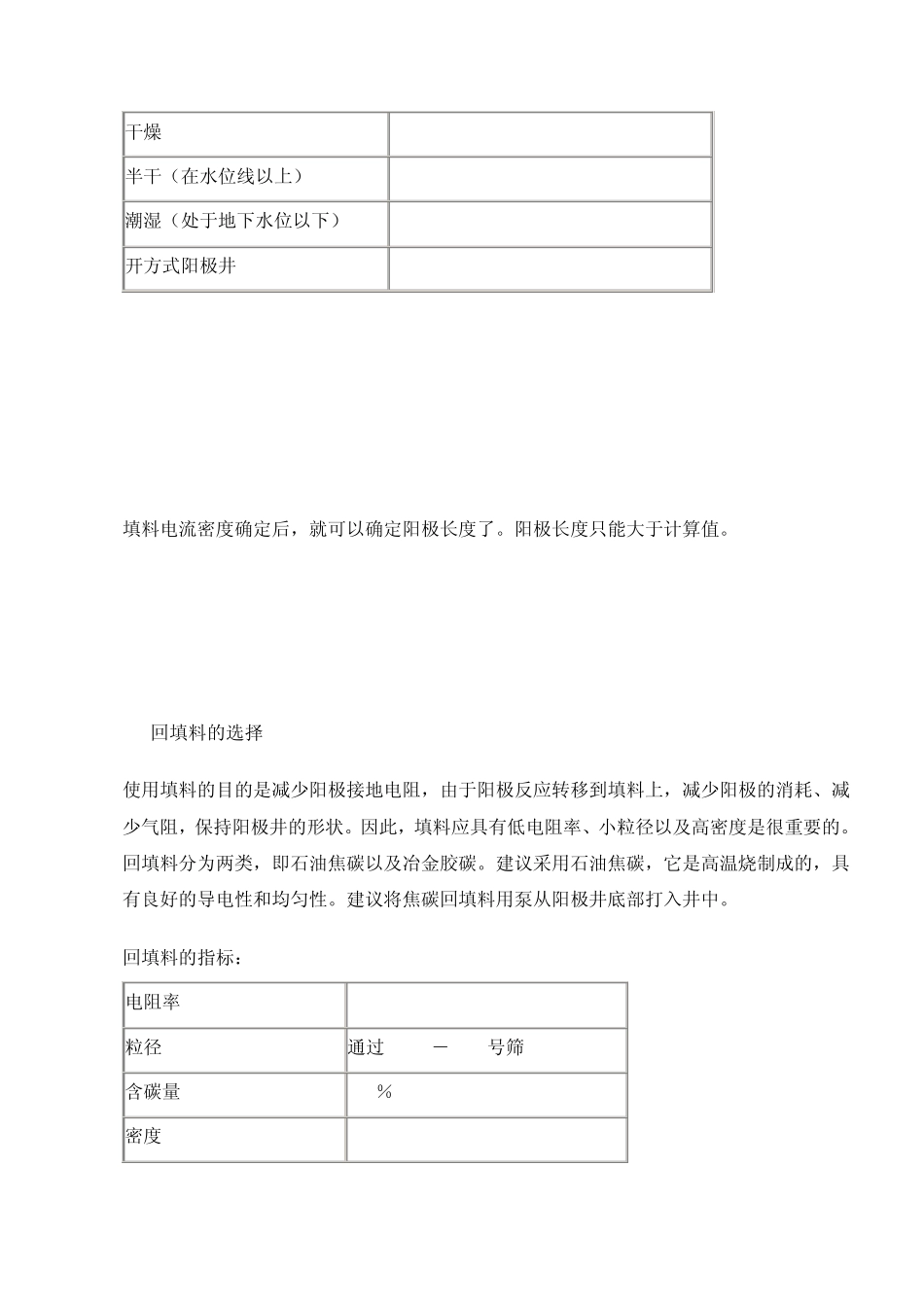

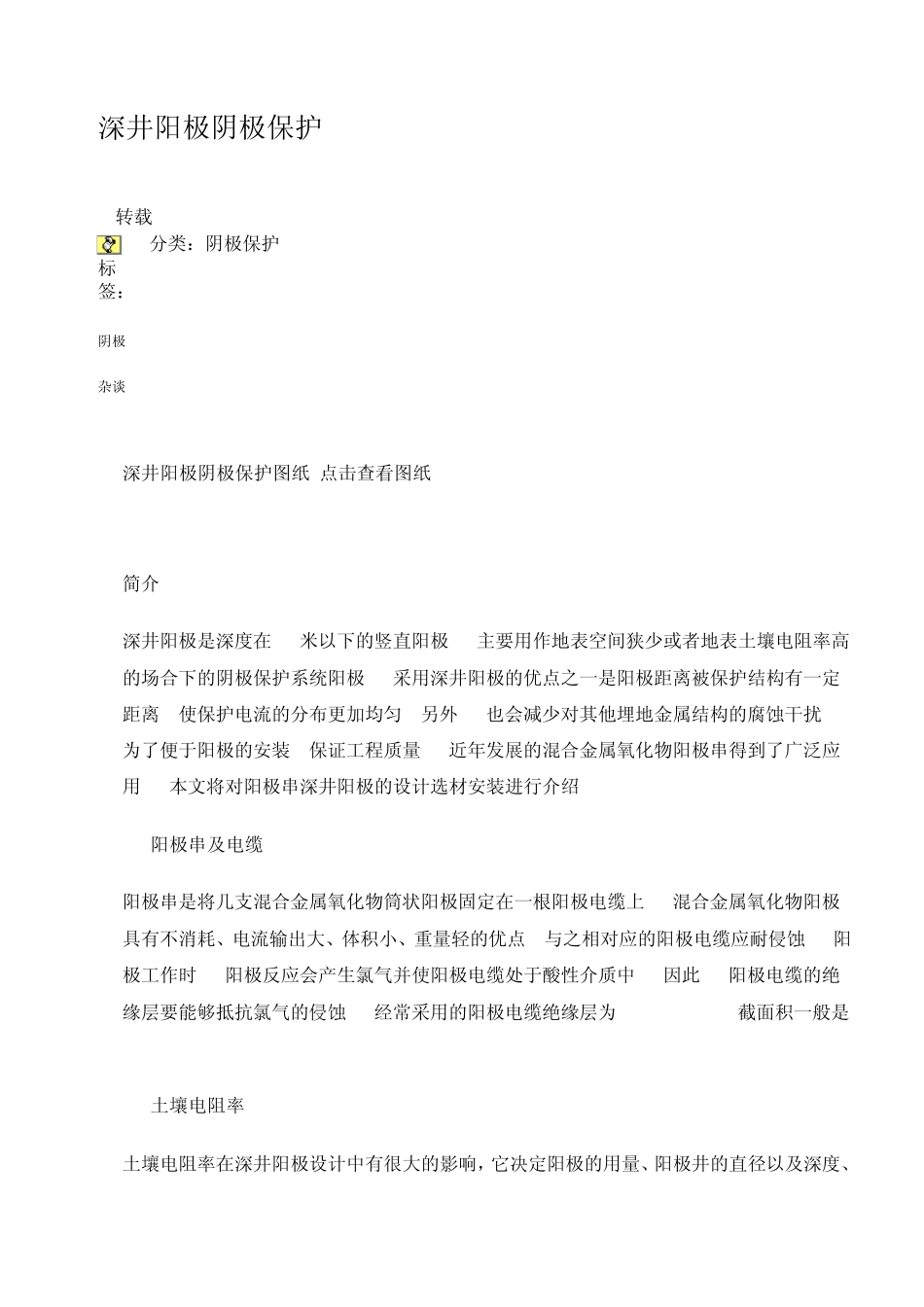

深井阳极阴极保护 (2009-05-27 09:08:00) 转载 标签： 阴极 杂谈 分类：阴极保护 深井阳极阴极保护图纸(点击查看图纸) 简介 深井阳极是深度在 15米以下的竖直阳极 , 主要用作地表空间狭少或者地表土壤电阻率高的场合下的阴极保护系统阳极 . 采用深井阳极的优点之一是阳极距离被保护结构有一定距离, 使保护电流的分布更加均匀, 另外 , 也会减少对其他埋地金属结构的腐蚀干扰. 为了便于阳极的安装, 保证工程质量 , 近年发展的混合金属氧化物阳极串得到了广泛应用 . 本文将对阳极串深井阳极的设计选材安装进行介绍 . 1. 阳极串及电缆 阳极串是将几支混合金属氧化物筒状阳极固定在一根阳极电缆上 , 混合金属氧化物阳极具有不消耗、电流输出大、体积小、重量轻的优点. 与之相对应的阳极电缆应耐侵蚀 . 阳极工作时 , 阳极反应会产生氯气并使阳极电缆处于酸性介质中 . 因此 , 阳极电缆的绝缘层要能够抵抗氯气的侵蚀 . 经常采用的阳极电缆绝缘层为 PVDF/HMWPE. 截面积一般是8-10mm2 2. 土壤电阻率 土壤电阻率在深井阳极设计中有很大的影响，它决定阳极的用量、阳极井的直径以及深度、电源设备的功率等。一般将阳极位置选在土壤电阻率低、土质均匀的地点。电阻率有两种方式获得，一是现场测试，二是利用现有的阴极保护系统进行估算。阳极的接地电阻一般占系统电阻的85％。如果附近的阴极保护设施输出电压 40V ，电流 20V，则该系统的电阻为 2 欧姆。阳极的接地电阻为 2＊0.85＝1.7ohm 。据此，可根据相应阳极地床的电阻公式计算出土壤的电阻率。阳极接地电阻将直接影响系统的运营成本，一般来讲，接地电阻不大于 0.5 欧姆。 3. 阳极井的尺寸 影响阳极接地电阻的主要因素是阳极井深度。考虑阳极井的直径时，应充分考虑到排气管（25mm）。阳极以及电缆将占据相当的空间。因此，阳极井的直径一般不小于 200mm 。直径小于 200mm 时，应对阳极的安装进行严格控制，输出电流大时，应增大阳极井直径。 4. 回填料的电流密度 阳极井的尺寸不是随意确定的，它将受到一系列因素的影响。其中之一是填料与土壤接触面上的电流密度。经验表明，对于回填料的电流密度要进行限制，其原因如下： （1）阳极与土壤之间必须保持一定的湿度，由于电渗透效应，阴极保护电流试图将水分蒸干，其程度取决于土壤类型以及电流密度。 (2) 阳极反应消耗水分并产生气体，气体的积聚或阳极表面的干燥都会增大阳极的接...
