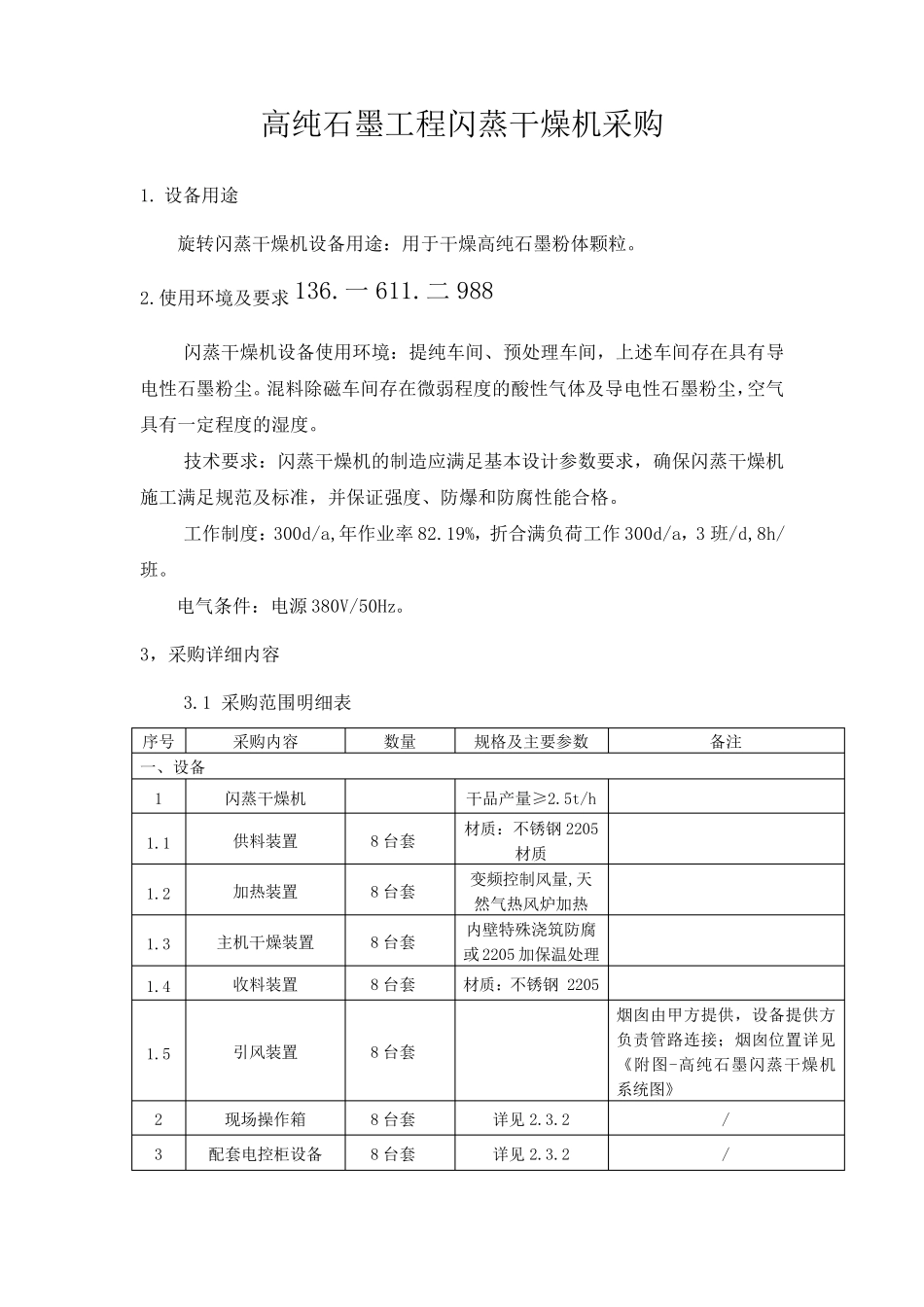

高纯石墨工程闪蒸干燥机采购 1. 设备用途 旋转闪蒸干燥机设备用途:用于干燥高纯石墨粉体颗粒。 2.使用环境及要求136.一611.二988 闪蒸干燥机设备使用环境:提纯车间、预处理车间,上述车间存在具有导电性石墨粉尘。混料除磁车间存在微弱程度的酸性气体及导电性石墨粉尘,空气具有一定程度的湿度。 技术要求:闪蒸干燥机的制造应满足基本设计参数要求,确保闪蒸干燥机施工满足规范及标准,并保证强度、防爆和防腐性能合格。 工作制度:300d/a,年作业率82.19%,折合满负荷工作300d/a,3 班/d,8h/班。 电气条件:电源380V/50Hz。 3,采购详细内容 3.1 采购范围明细表 序号 采购内容 数量 规格及主要参数 备注 一、设备 1 闪蒸干燥机 干品产量≥2.5t/h 1.1 供料装置 8 台套 材质:不锈钢2205材质 1.2 加热装置 8 台套 变频控制风量,天然气热风炉加热 1.3 主机干燥装置 8 台套 内壁特殊浇筑防腐或2205 加保温处理 1.4 收料装置 8 台套 材质:不锈钢 2205 1.5 引风装置 8 台套 烟囱由甲方提供,设备提供方负责管路连接;烟囱位置详见《附图-高纯石墨闪蒸干燥机系统图》 2 现场操作箱 8 台套 详见2.3.2 / 3 配套电控柜设备 8 台套 详见2.3.2 / 二、设备安装及调试 1 采购范围内全部设备 1 项 / 设备提供方负责全部采购设备的安装,包括但不限于含闪蒸干燥机、现场操作箱、配套电控柜等设备安装及设备槽钢基础、现场操作箱、配套电控柜的接线、标识(不含电缆及电缆敷设);设备提供方负责采购设备的通电调试和带负荷联动调试。 三 技术服务 1 项 / 1)设备提供方负责提供使用说明书、设备总图、基础要求图、系统图、电气原理图、PLC 及HMI 程序(U 盘)、接线图等相关技术资料; 2)设备提供方负责配合设计单位完成所需的土建工程、安装工程等外部接口的技术要求; 3)参考提供的附图,提出闪蒸干燥机位置、连接管路排气筒的设计方案 四 人员培训 1 项 / 设备提供方投标人负责对甲方技术人员进行培训,使甲方技术人员达到熟悉采购设备运行的水平,并能进行一般维护。 注:1、上表为主要设备的供货清单,设备提供方须按照采购文件的要求提供必要元件、附件和紧固件等,所提供的货物能够组成完整的符合采购要求的整套设备。 3.2 采购详细范围 1、采购设备范围: 1)闪蒸干燥机8 台套,具体包括: (1)供料装置8 套,包括但不限于:加料减速机、变频器电机、...
