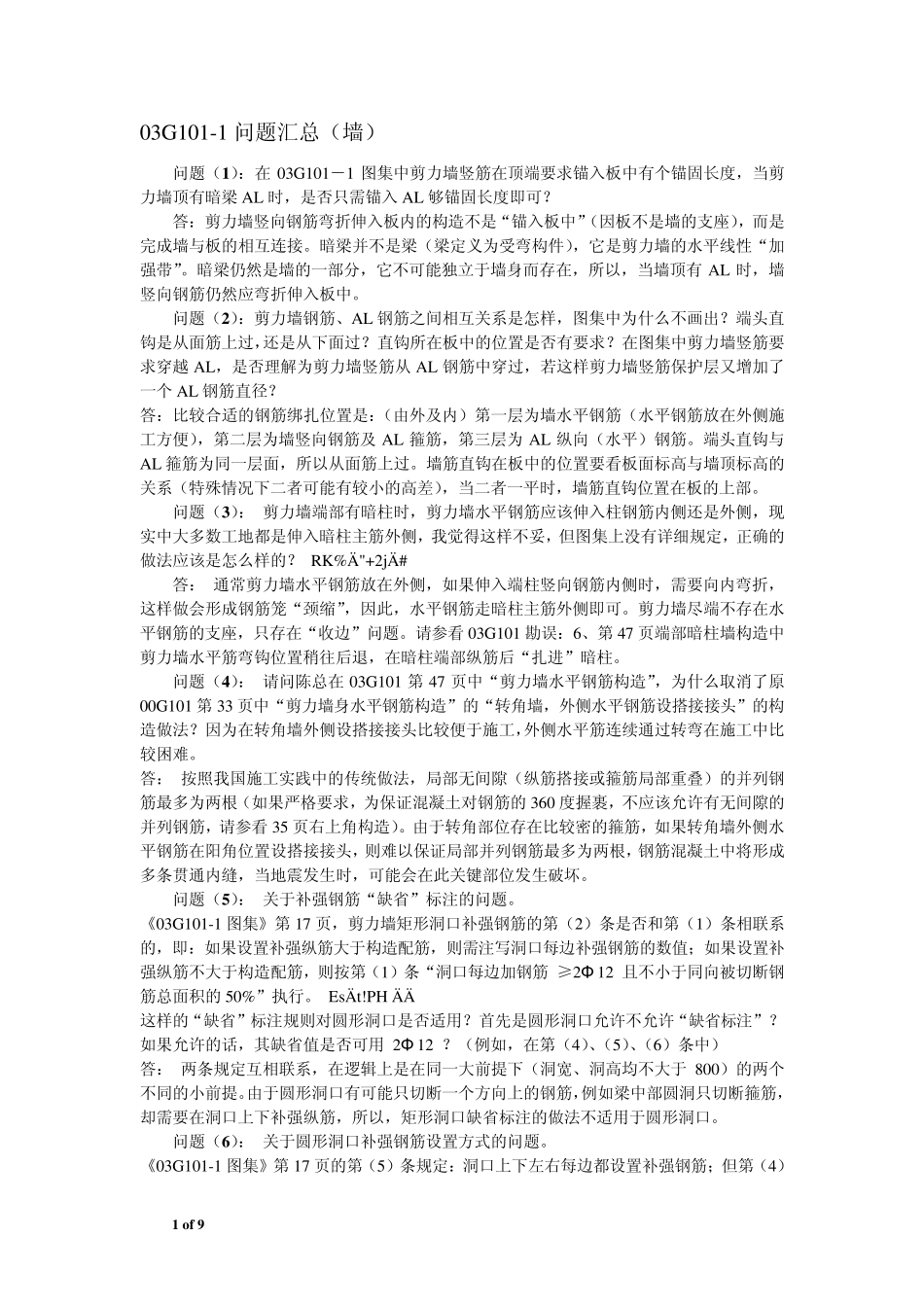

1 o f 9 03G101-1 问题汇总（墙） 问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？ 答：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。 问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越 AL，是否理解为剪力墙竖筋从 AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？ 答：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及 AL 箍筋，第三层为 AL 纵向（水平）钢筋。端头直钩与AL 箍筋为同一层面，所以从面筋上过。墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。 问题（3）： 剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？ RK% "+2j # 答： 通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。请参看 03G101 勘误：6、第 47 页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。 问题（4）： 请问陈总在03G101 第 47 页中“剪力墙水平钢筋构造”，为什么取消了原00G101 第 33 页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。 答： 按照我国施工实践中的传统做法，局部无间隙（纵筋搭接或箍筋局部重叠）的并列钢筋最多为两根（如果严格要求，为保证混凝土对钢筋的360 度握裹，不应该允许有无间隙的并列钢筋，请参看 35 页右上角构造）。由于转角部位存在比较密的...
