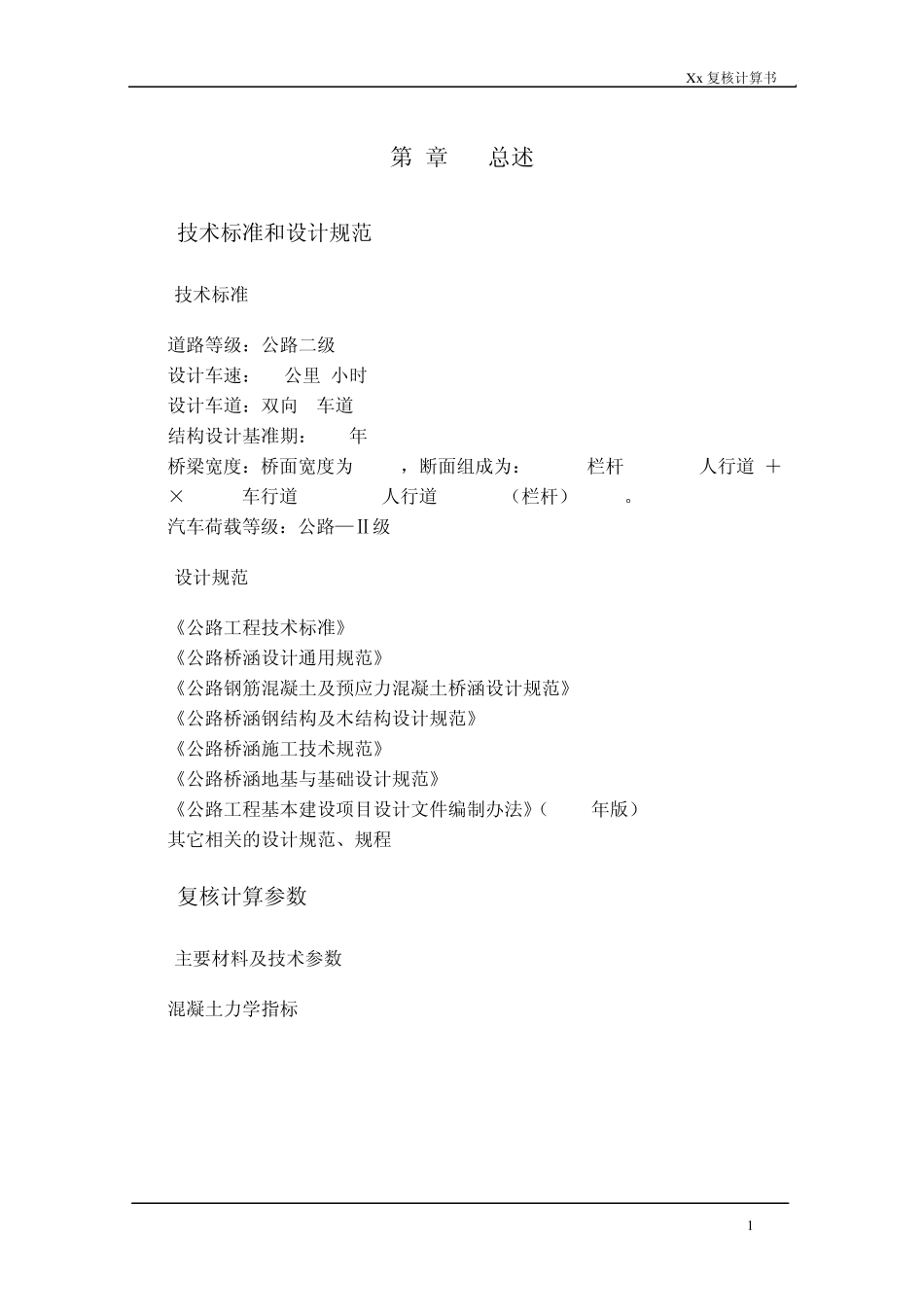

Xx复核计算书 1 第1章 总述 1.1 技术标准和设计规范 1.1.1 技术标准 (1) 道路等级:公路二级 (2) 设计车速:60公里/小时 (3) 设计车道:双向2车道 (4) 结构设计基准期:100年 (5) 桥梁宽度:桥面宽度为9.5m,断面组成为:0.25m(栏杆)+0.75m(人行道)+2×3.75m(车行道)+ 0.75m(人行道)+0.25m(栏杆)=9.5m。 (6) 汽车荷载等级:公路—Ⅱ级 1.1.2 设计规范 (1) 《公路工程技术标准》JTG B01-2003 (2) 《公路桥涵设计通用规范》JTG D60-2004 (3) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 (4) 《公路桥涵钢结构及木结构设计规范》JTJ 025-86 (5) 《公路桥涵施工技术规范》JTJ 041-2000 (6) 《公路桥涵地基与基础设计规范》JTJ 024-85 (7) 《公路工程基本建设项目设计文件编制办法》(1996年版) (8) 其它相关的设计规范、规程 1.2 复核计算参数 1.2.1 主要材料及技术参数 (1) 混凝土力学指标 Xx复核计算书 2 混凝土力学指标表 表 1-1 项 目 fck(MPa) ftk(MPa) fcd(MPa) ftd(MPa) 弹性模量Ec(MPa) 剪切模量Gc(MPa) 泊松比μ 热膨胀系数α C50 32.4 2.65 22.4 1.83 34500 13800 0.2 0.00001 (2) 钢绞线力学指标 钢绞线力学指标表 表1-2 项目 Φ s15.24-270级 弹性模量Ep(MPa) 195000 fpk(MPa) 1860 fpd(MPa) 1260 热膨胀系数α 0.000012 (3) 钢筋力学指标 钢筋力学指标表 表1-3 项目 HRB335 R235 fsk(MPa) 335 235 fsd(MPa) 280 195 fsd’(MPa) 280 195 弹性模量Es(MPa) 200000 200000 1.2.2 结构计算参数 结构设计参数表 表 1-4 跨径 (m) 截面情况 跨中截面(cm) 支点截面(cm) 11 空心板梁 梁高:55 顶板厚:12 底板厚:12 腹板厚:14 梁高:55 顶板厚:12 底板厚:12 腹板厚:18 1.3 荷载取值 1.3.1 永久作用 (1) 一期恒载 Xx复核计算书 3 现浇空心板梁以自重计入。预应力混凝土容重取26kN/m3。 (2) 二期恒载 包括桥面铺装、栏杆、人行道等,以均布荷载计入。 桥面铺装:整体化层厚10cm, 10cm的钢筋混凝土桥面铺装,容重25kN/m3; 栏杆:两边栏杆实际重量取值。 (3) 收缩徐变 收缩徐变时间取10年,即3650天。 1.3.2 可变作用 (1) 汽车荷载 荷载等级:公路-Ⅱ级; 冲击系数:按规范计算,车道冲击系数基频54.14f,冲击系数45.0μ;...
